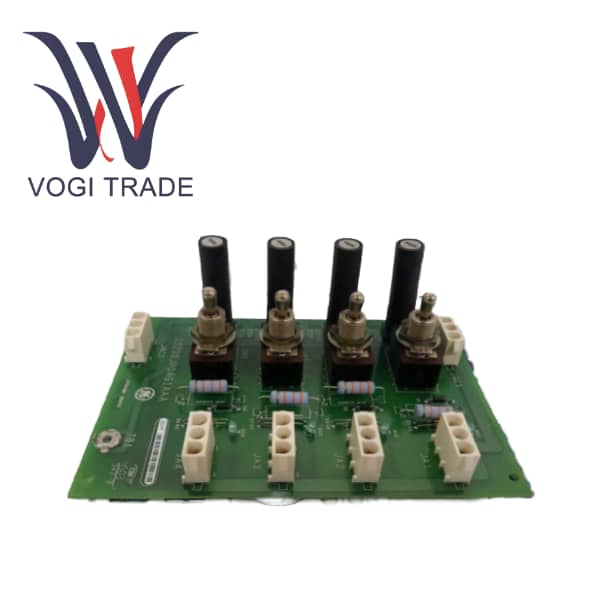

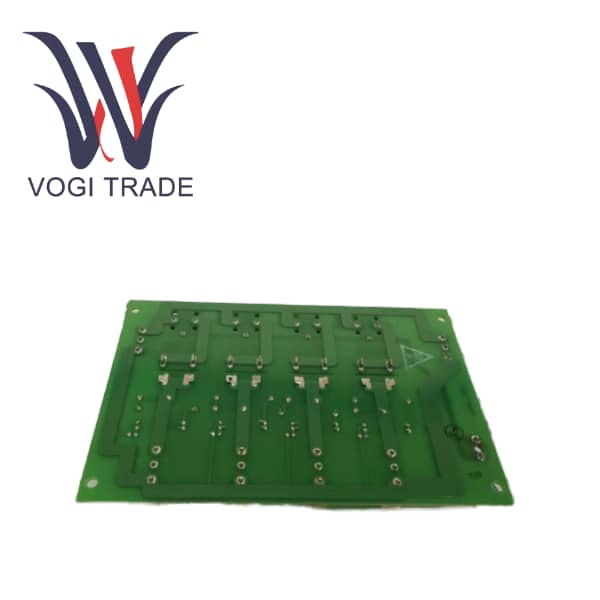

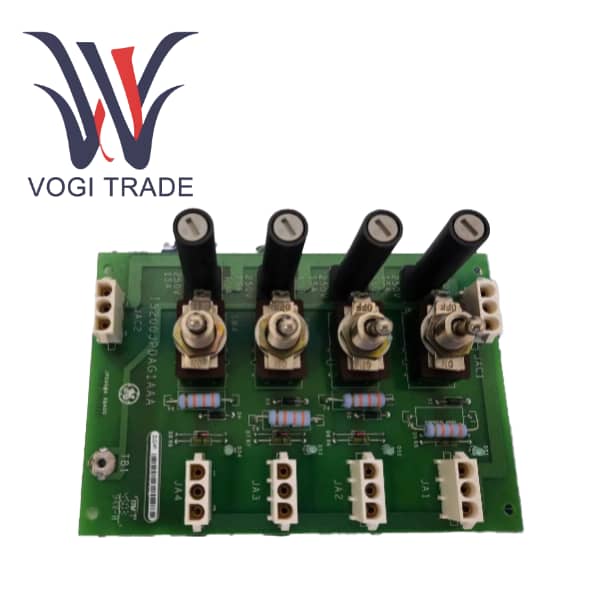

GE IS200JPDFG1ADD

Thông số kỹ thuật

Điện áp đầu vào: 24 V DC hoặc 125 V DC (mỗi lần chỉ có thể sử dụng một đầu vào) 125 V DC danh định (tối đa 145 V DC)

Dòng điện đầu vào: tối đa 30 A

Bộ ngắt mạch: 30 A DC, đi kèm

Đầu nối đầu ra: J1R, J1S, J1T (cầu chì 5 A), J7X,Y,Z (cầu chì 5 A), J8A,B (cầu chì 12 A), J12 (cầu chì 3 A)

Trở kháng nối đất: >75 kΩ (có JP1), >1500 kΩ (đã loại bỏ JP1)

Nhiệt độ hoạt động: -30°C đến +65°C (-22°F đến +149°F)

Kích thước mô-đun: 30,48 cm C x 21,33 cm R x 16 cm S (12" x 8,4" x 6,3")

Lắp đặt: 4 lỗ vít #10

Tổng quan về sản phẩm

IS200JPDFG1ADD là mô-đun phân phối nguồn 125V DC, được thiết kế đặc biệt cho hệ thống điều khiển GE Mark VIe. Là thành phần chính của dòng Mô-đun phân phối nguồn (PDM), nó chịu trách nhiệm nhận và phân phối nguồn điện 125V DC từ pin và/hoặc mô-đun chuyển đổi AC-DC (DACA). Bo mạch được thiết kế đặc biệt cho các ứng dụng có độ tin cậy cao, trong đó nguồn điện dự phòng và giám sát hệ thống có tầm quan trọng đặc biệt. Bo mạch này có thể được tích hợp liền mạch với các thành phần PDM khác và cung cấp phản hồi toàn diện thông qua giao diện I/O PPDA để đạt được chẩn đoán hệ thống theo thời gian thực.

Tính năng chức năng

Đầu vào nguồn dự phòng, mô-đun DACA hỗ trợ đầu vào pin 125V DC và nguồn điện AC để cấp nguồn dự phòng.

Thanh cái DC nổi, hỗ trợ phát hiện lỗi chạm đất, tuân thủ các tiêu chuẩn điện trực tiếp không nguy hiểm.

Giám sát tích hợp, cung cấp biên độ điện áp, lỗi chạm đất và phát hiện AC-DC thông qua PPDA.

Đầu ra cầu chì và công tắc, nhiều mạch đầu ra, được trang bị cầu chì và công tắc để bảo vệ nhánh.

Phản hồi của hệ thống được kết nối với PPDA bằng cáp phẳng để chẩn đoán và báo cáo trạng thái theo thời gian thực.

Độ tin cậy cao, được thiết kế đặc biệt cho các cấu hình dự phòng để đảm bảo hoạt động liên tục.

So sánh với các sản phẩm tương tự

Ưu điểm và nhược điểm

Lợi thế

So với các bảng phân phối không dư thừa hoặc đơn giản hơn, chi phí ban đầu của hệ thống GE cao hơn.

Sự an toàn tuân thủ các tiêu chuẩn trực tiếp không nguy hiểm và được trang bị chức năng phát hiện lỗi chạm đất.

Kỹ thuật viên phải làm quen với kiến ​​trúc GE PDM để khắc phục sự cố.

Các chức năng bảo vệ mạnh mẽ bao gồm cầu chì, cầu dao và bộ lọc để đảm bảo vận hành an toàn.

Điều bất lợi

Quá trình cài đặt phức tạp và yêu cầu nối đất và kết nối chính xác với PPDA để hoạt động đầy đủ.

IS200JPDFG1ADD không phải là sản phẩm độc lập. Bảng phân phối điện GE phải được sử dụng trong hệ thống GE tương thích.

So với các bảng phân phối không dư thừa hoặc đơn giản hơn, chi phí ban đầu của hệ thống GE cao hơn.

Kỹ thuật viên phải làm quen với kiến ​​trúc GE PDM để khắc phục sự cố.
