GE IS200JPDDG1AAA

Thương hiệu: GE
Mô tả: IS200JPDDG1AAA
Tình trạng: Thương hiệu mới
Giấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COO
Bảo hành: 1 năm
Số lượng tồn kho: 3
Thời hạn thanh toán: T/T
Cảng vận chuyển: Hạ Môn

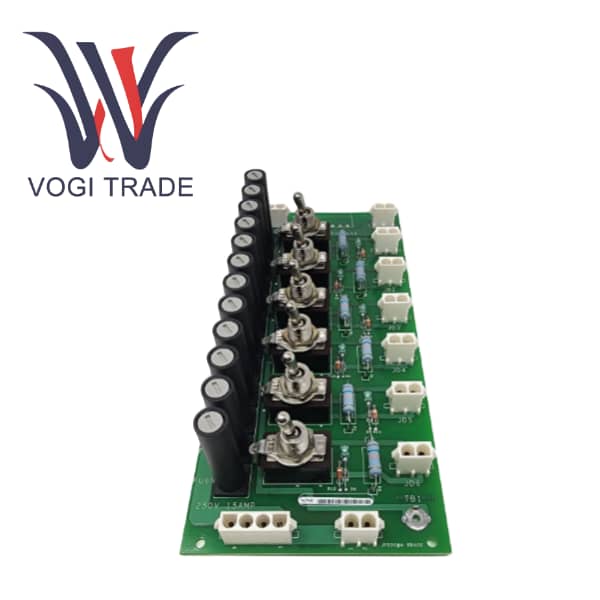

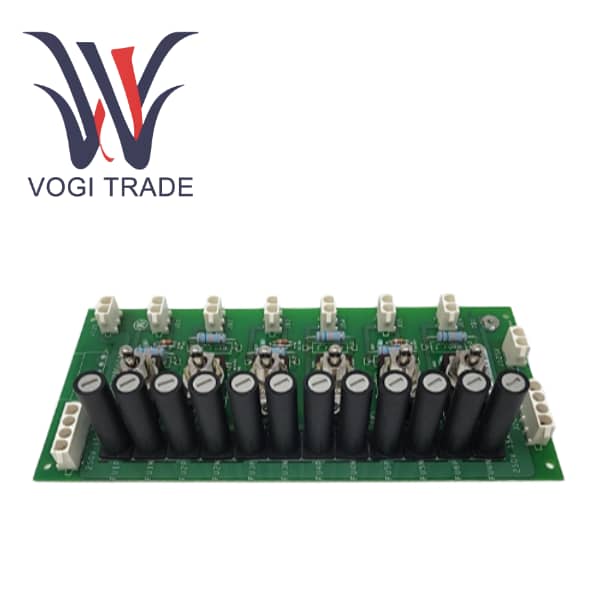

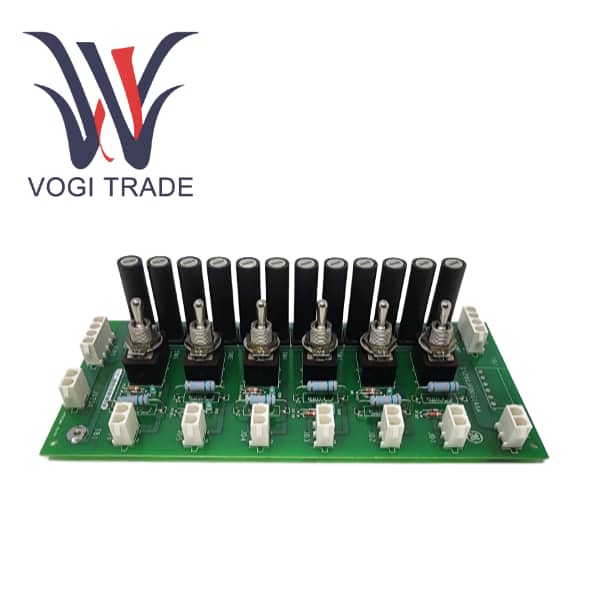

IS200JPDDG1AAA là Bảng phân phối nguồn DC được GE thiết kế như một phần của Hệ thống điều khiển Mark VIe. GE IS200JPDDG1AAA dùng để phân phối một đầu vào nguồn DC duy nhất (24 V DC hoặc 125 V DC) thành nhiều mạch đầu ra được cách ly và bảo vệ.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	GE
Số mô hình	IS200JPDDG1AAA
Số đặt hàng	IS200JPDDG1AAA
Danh mục	Mark VI
Sự miêu tả	bảng phân phối điện dc
nước xuất xứ	Hoa Kỳ
MÃ HS	8537101190
Kích thước	233×37×160mm
Cân nặng	0,82 kg

Thông số kỹ thuật

Điện áp đầu vào: 24 V DC hoặc 125 V DC (mỗi lần chỉ có thể sử dụng một đầu vào)

Đầu nối đầu vào: Mate-N-Lok 2 chân (125 V DC), Mate-N-Lok 4 chân (24 V DC)

Mạch đầu ra: 6 đầu ra được chuyển đổi và hợp nhất giống hệt nhau

Đầu nối đầu ra: Mate-N-Lok 2 chân cho bảng TRLY hoặc TBCI

Xếp hạng cầu chì: 15 A, 250 V (¼ in x 1¼ in cầu chì)

Công tắc: Công tắc bảo trì trên mỗi đầu ra

Chỉ báo: Đèn LED màu xanh lục trên mỗi đầu ra cho biết sự hiện diện của điện áp

Nhiệt độ hoạt động: -30°C đến +65°C (-22°F đến +149°F)

Kích thước bảng: 23,495 cm H x 10,795 cm W (9,25 in x 4,25 in)

Lắp đặt: DIN-rail với giá đỡ bằng nhựa hoặc giá đỡ bằng thép gắn trên đế

Tổng quan về sản phẩm

IS200JPDDG1AAA là bảng phân phối DC và là một phần của hệ thống điều khiển GE Mark VIe. Một đầu vào nguồn DC duy nhất (24V hoặc 125V) có thể được phân phối tới nhiều mạch đầu ra được cách ly và bảo vệ. Mỗi đầu ra bao gồm một công tắc bảo trì, cầu chì và đèn báo cục bộ, giúp IS200JPDDG1AAA rất phù hợp cho các ứng dụng yêu cầu nguồn điện DC an toàn và đáng tin cậy cho các thiết bị hiện trường như rơle, van điện từ và bảng đầu vào tiếp xúc.

GE IS200JPDDG1A thuộc dòng JPDD rộng hơn và được cài đặt sẵn cầu chì 15A, cho phép sử dụng trực tiếp trong các hệ thống yêu cầu phối hợp mạch nhánh với hệ thống dây điện và đầu nối tiêu chuẩn.

Tính năng chức năng

Bảng phân phối nguồn DC GE có sáu mạch đầu ra được cách ly hoàn toàn, mỗi mạch có công tắc và cầu chì độc lập.

Bảng này rất dễ bảo trì. Mỗi mạch chứa một công tắc có thể được cách ly an toàn trong quá trình bảo trì.

Chỉ báo trạng thái trực quan: Mỗi đèn chỉ báo LED màu xanh lá cây đầu ra hiển thị trạng thái nguồn.

Hỗ trợ hệ thống DC mặt đất nổi, được thiết kế để cấp nguồn DC mặt đất nổi, có cầu chì và công tắc ở cả hai phía của đường dẫn DC.

Bảng này chứa các đầu nối đầu ra có thể được sử dụng để kết nối các bảng JPDD khác theo kiểu nối chuỗi.

Không có phản hồi chẩn đoán. Không giống như bo mạch PDM lõi, JPDD của GE IS200JPDDG1AAA không được kết nối với thành phần I/O PPDA để giám sát hệ thống.

So sánh với các sản phẩm tương tự

Người mẫu	Loại cầu chì	Xếp hạng cầu chì	Đặc trưng
JPDDG1	Cầu chì 15 A được cài đặt sẵn	15 A	Bảo vệ tiêu chuẩn, sẵn sàng sử dụng
Do người dùng xác định	Giá đỡ cầu chì trống (5 x 20 mm)	Do người dùng xác định	Xếp hạng cầu chì có thể tùy chỉnh
JPDDG3	Giá đỡ cầu chì trống (¼ in x 1¼ in)	Do người dùng xác định	Linh hoạt cho các tùy chọn cầu chì cục bộ
233×37×160mm	Phân phối AC, cầu chì 15 A	15 A	Đối với tải AC, hệ số dạng tương tự
