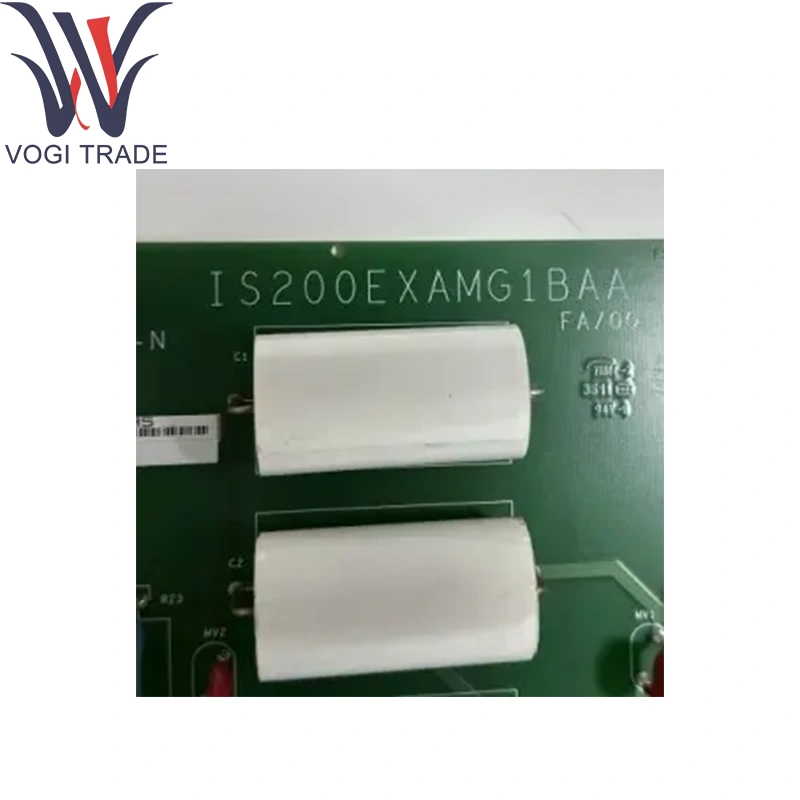

Thương hiệu: GEMô tả: IS200EXAMG1BAAĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 12Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS200EXAMG1BAA được cài đặt trong tủ phụ trợ kích thích EX2100E, IS200EXAMG1BAA làm giảm tín hiệu trường điện áp cao và cung cấp dạng sóng kiểm tra được kiểm soát để điều chỉnh cách nhiệt và chẩn đoán vết nứt mặt đất.
| Sản xuất |
GE |
| Số mô hình |
IS300ExUMB1 |
| Số đặt hàng |
IS300ExUMB1 |
| Danh mục |
Đánh dấu chúng tôi |
| Sự miêu tả |
GE mô -đun suy giảm kích thích GE IS200EXAMG1BAA |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
7326909000 |
| Kích thước |
228 × 190 × 25 mm |
| Cân nặng |
0,39 kg |
Thông số kỹ thuật
Từ viết tắt: Bài kiểm tra (Mô -đun suy giảm Exciter)
Loại tín hiệu: sóng vuông tần số thấp
Điện áp kiểm tra: ± 50 V, giới hạn hiện tại
Trở kháng đầu ra: 50 mạng suy giảm
Đầu nối:
J1: Khóa 3 chân cho tiếp xúc rơle phụ trợ
J2: Vỏ D 9 chân để truyền tín hiệu kiểm tra và theo dõi dòng chảy-dòng điện
E1/E2: Các đầu nối Stab-On để ghép với điện áp xe buýt trường
TB1: Thiết bị đầu cuối gầm gầm cho tấm chắn ván
Jumpers: JP1, JP3 để chọn phạm vi thứ cấp chuyển đổi tiềm năng
Nguồn: 24 v dc @ 1 a qua bảng nối tiếp của hãng
Điều kiện hoạt động: Hàng30 ° C đến +65 ° C, lên đến 95 % RH không áp dụng
Mô -đun này được chỉ định GE IS200EXAMG1BAA.
Chức năng sản phẩm
Các điều kiện GE IS200EXAMG1BAA và làm giảm điện áp kích thích máy phát để đo an toàn, trong khi tiêm dạng sóng thử nghiệm ± 50 V được kiểm soát vào cuộn dây trường để phát hiện lỗi mặt đất. Cung cấp tỷ lệ và cách ly điện áp chính xác để bộ điều khiển EX2100 có thể theo dõi tính toàn vẹn cách điện mà không cần suy giảm bên ngoài hoặc điều chỉnh mức tăng thủ công.
Các mô -đun hỗ trợ cốt lõi
Mô-đun phát hiện mặt đất EGDM
Mô-đun công suất điện áp cao cung cấp điện áp kích thích trong các thử nghiệm
Bộ điều khiển EX2100 để tổng hợp cờ chẩn đoán và tích hợp HMI/báo động
Hãng vận chuyển bảng nối đa năng phụ trợ cung cấp năng lượng và tín hiệu
Thành phần chính: GE IS200EXAMG1BAA.
Các thành phần mở rộng
Bộ dụng cụ nhảy dự phòng (JP1, JP3) để lựa chọn điện áp trường
Lắp ráp cáp phía trước cho đầu nối J1 và J2
Bộ dụng cụ mặt đất cho TB1 Shield Chấm dứt
Phần cứng gắn trên giá đỡ (hướng dẫn và bế tắc) để cài đặt cabinet phụ trợ
Tất cả mở rộng chức năng của GE IS200EXAMG1BAA.
Hỗ trợ phần mềm
Cấu hình: được cấu hình phần cứng qua Jumpers; Không cần thiết lập phần sụn hoặc phần mềm
Chẩn đoán: Sức khỏe rò rỉ và tín hiệu kiểm tra được báo cáo bởi bộ điều khiển; Những lá cờ có lỗi trên mặt đất và các lá cờ thử nghiệm được hiển thị trong màn hình HMI EX2100
Phần mềm: Không áp dụng (phần cứng suy giảm thụ động)
Tài liệu: Chi tiết trong Hướng dẫn sử dụng mô -đun suy giảm Exciter và hướng dẫn hệ thống EX2100
Hoạt động áp dụng cho GE IS200EXAMG1BAA.
