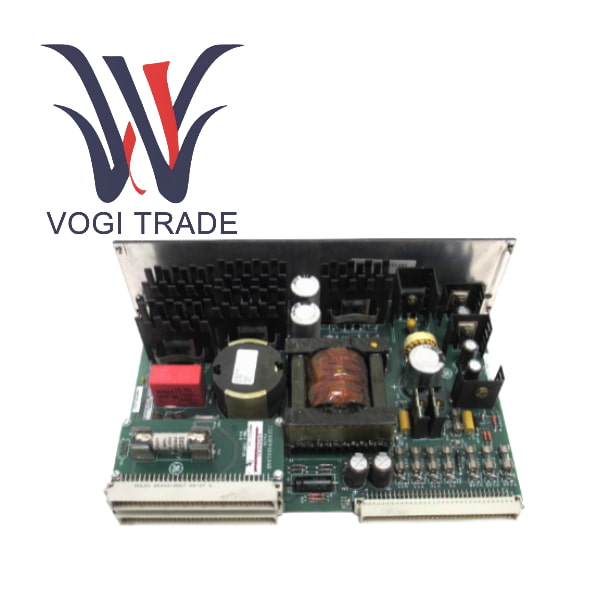

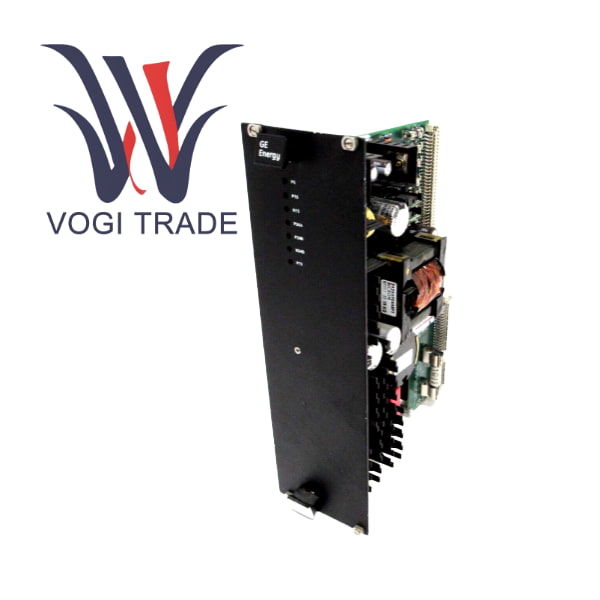

GE IS200EPSMG2AED

GE IS200EPSMG2AED là mô-đun chẩn đoán và giám sát mạng chuyên dụng được General Electric thiết kế cho các tuabin Mark VIe và Mark VIeS tiên tiến cũng như các hệ thống điều khiển quy trình. Tên chính thức của nó là "Giám sát trạng thái gói Ethernet". Mô-đun này không phải là mô-đun I/O hoặc xử lý dữ liệu thông thường; đúng hơn, với tư cách là người canh gác tình trạng mạng quan trọng trong toàn bộ kiến ​​trúc I/O phân tán của Mark VIe. Chức năng cốt lõi của IS200EPSMG2AED là giám sát liên tục và độc lập trạng thái của các liên kết giao tiếp Ethernet giữa tất cả các mô-đun bộ xử lý I/O và bộ điều khiển trong gói I/O cục bộ. Bằng cách phát hiện theo thời gian thực tín hiệu nhịp tim của từng mô-đun I/O hoặc hoạt động gói dữ liệu, EPSM có thể xác định sự cố ngay lập tức khi giao tiếp bị lỗi và phát tín hiệu cảnh báo ở cấp độ phần cứng thông qua các tiếp điểm đầu ra rơle của nó. Tín hiệu này có thể được kết nối trực tiếp với hệ thống cảnh báo chính hoặc bộ điều khiển cấp cao hơn, đảm bảo rằng ngay cả khi phần mềm cấp cao hơn hoàn toàn không hiệu quả, mô-đun có thể thông báo kịp thời cho người vận hành rằng đã xảy ra gián đoạn giao tiếp nghiêm trọng trong gói I/O, từ đó đảm bảo tính sẵn sàng cao và đặc tính an toàn khi xảy ra lỗi của hệ thống.

Cập nhật sản phẩm và phát triển công nghệ

Trong những ngày đầu, hệ thống DCS/PLC chủ yếu dựa vào chẩn đoán phần mềm. Một khi bộ điều khiển bị lỗi, “con mắt” của toàn bộ hệ thống sẽ bị mù.

Kỷ nguyên Mark VIe đã giới thiệu bo mạch EPSM, đây là một bước nhảy vọt đáng kể trong triết lý kỹ thuật và thể hiện khái niệm an toàn "phần cứng là phương tiện dự phòng". Thiết kế này đã rất thành công trong toàn bộ vòng đời của hệ thống Mark VIe.

Hiện Tại và Tương Lai

Các chức năng cốt lõi của EPSM vẫn được tiếp tục trong hệ thống Mark VIeS và thậm chí có thể được tăng cường.

Trong các phiên bản tương lai, chức năng này có thể được tích hợp trong khi vẫn duy trì tính độc lập của phần cứng, thêm giao diện Ethernet đơn giản để báo cáo thông tin chẩn đoán chi tiết hơn cho hệ thống phía trên, nhưng chức năng cảnh báo tiếp xúc khô cốt lõi của nó sẽ luôn tồn tại như một phương tiện dự phòng đáng tin cậy nhất.

Là một công cụ giám sát phần cứng thuần túy, bản thân EPSM hầu như không có rủi ro về an ninh mạng, đây là một lợi thế rất lớn trong môi trường OT ngày nay.

Hướng dẫn cài đặt

Xác định gói I/O cục bộ chính nào yêu cầu bảng EPSM. Thông thường, tất cả các gói I/O dùng để bảo vệ an toàn và mạch điều khiển chính phải được lắp đặt.

Lắp IS200EPSMG2AED vào bất kỳ khe I/O nào có sẵn của gói I/O cục bộ.

Cố định nó một cách an toàn bằng ốc vít.

Kết nối dây đầu ra cảnh báo với thiết bị đầu cuối chung của bảng EPSM, kết nối nguồn điện của hệ thống báo động chính của nhà máy.

Kết nối dây đầu vào cảnh báo với tiếp điểm thường đóng của bảng EPSM.

Lưu ý hệ thống dây điện phải chắc chắn và được đánh dấu rõ ràng.

Bật nguồn và xác minh

Bật nguồn gói I/O.

Kiểm tra trạng thái bình thường bằng cách quan sát xem đèn LED OK màu xanh lá cây của bảng EPSM phải luôn sáng và đèn LED LỖI màu đỏ sẽ tắt. Tại thời điểm này, đo tiếp điểm NC bằng đồng hồ vạn năng và nó sẽ mở.

Kiểm tra mô phỏng lỗi Trong các điều kiện cho phép an toàn, bạn có thể loại bỏ bất kỳ mô-đun I/O nào khỏi gói I/O.

Kết quả mong đợi Đèn LED LỖI màu đỏ của bảng EPSM sẽ sáng ngay lập tức và tiếp điểm NC sẽ đóng lại, kích hoạt cảnh báo tương ứng trên bảng cảnh báo chính.

Kiểm tra khôi phục Lắp lại mô-đun đã tháo vào hệ thống và hệ thống sẽ trở lại bình thường. Báo thức sẽ được đặt lại.

Khuyến nghị sản phẩm liên quan

Phần cứng bổ sung

Bo mạch EPSM Mark VIe Local I/O Pack phải được lắp đặt trong loại khung này

Mô-đun phân phối nguồn chính IS200JPDHG1 cung cấp nguồn cho gói I/O

Đối tượng được giám sát

Mô-đun đầu vào tương tự IS200VAICH1A

Mô-đun đầu vào rung IS200VVIBH1A

Mô-đun đầu vào IS200PRTDH1A RTD

Thiết bị tiếp nhận báo động

Bảng báo động chính của nhà máy

Thẻ đầu vào kỹ thuật số của bộ điều khiển DCS/PLC cấp cao hơn
