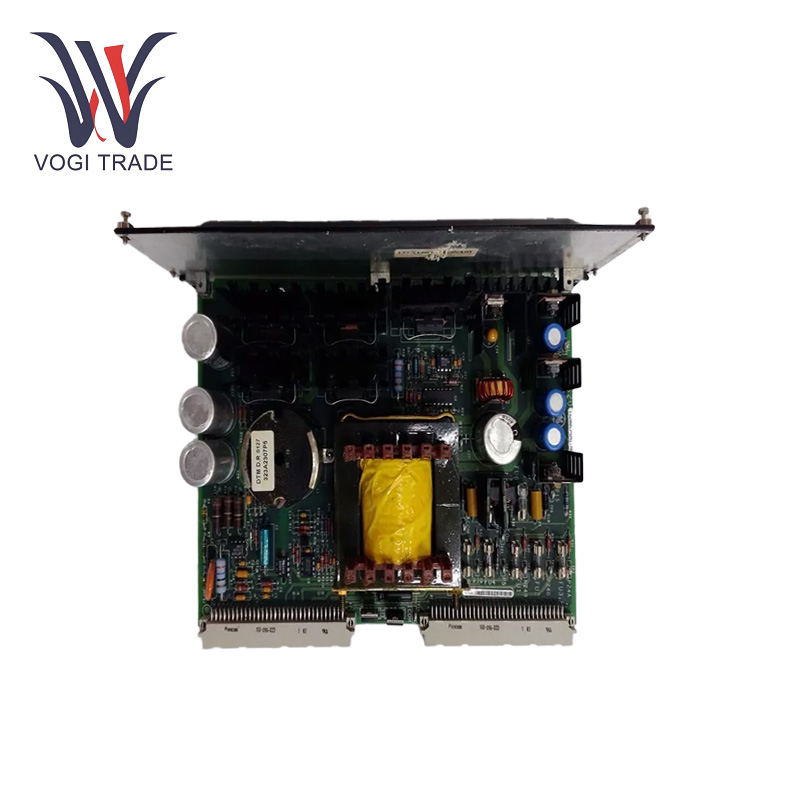

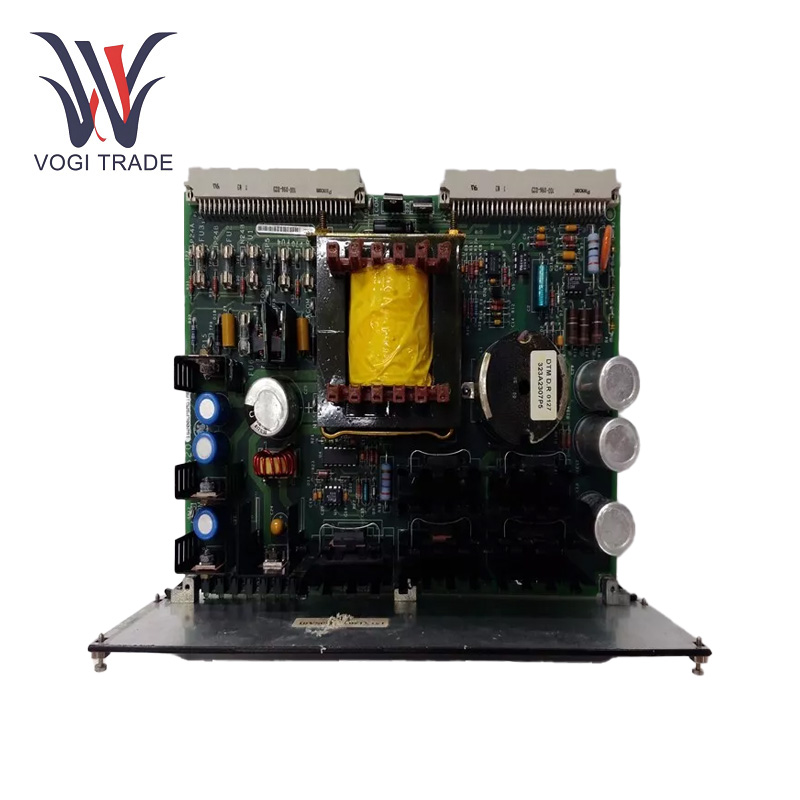

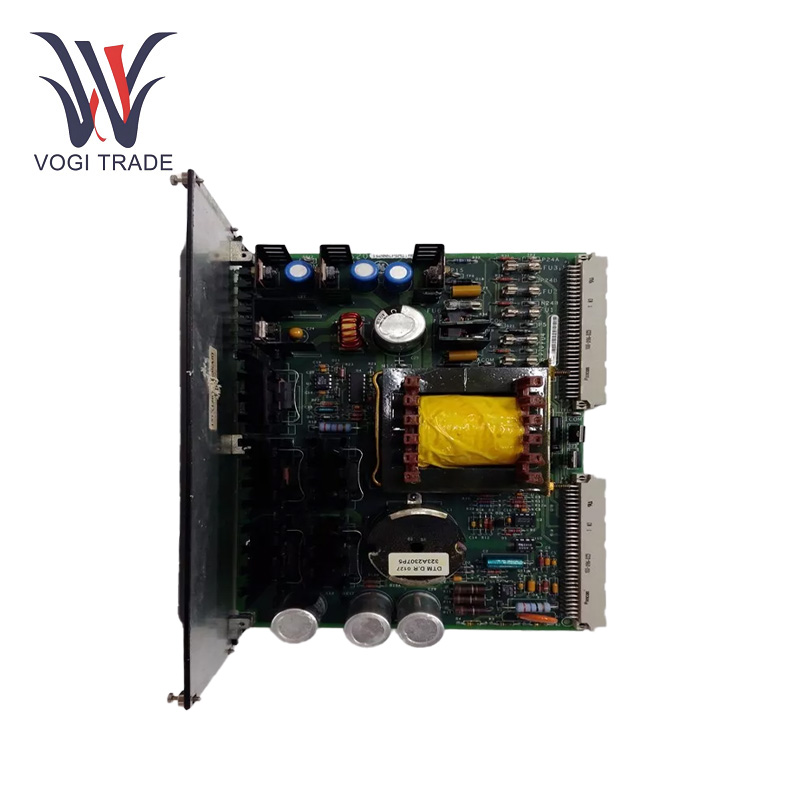

GE IS200EPSMG1A

Thông số vận hành

Điện áp đầu vào:125VDC.

đầu rat Điện áp:5VDC, 15VDC, 24VDC và 70VDC.

Loại thành phần:máy biến áp, cuộn cảm, tụ điện, bóng bán dẫn, điện trở, mạch tích hợp, cầu chì,

Số lượng đèn LED:7.

Số lượng cầu chì:9.

Số lượng kết nối: 2.

Tụ điện Butai Loại:Tụ điện hướng trục và điện áp cao.

Loại điện trở:điện trở màng bằng kim loại; điện trở tổng hợp carbon}.

Số lượng tản nhiệt bổ sung:4.

Cuộn dây cảm ứng:L2 là một cuộn dây cảm ứng nhỏ.

Tính năng sản phẩm

Cung cấp nguồn điện ổn định:Nó cung cấp nguồn điện ổn định và chính xác cho thiết bị kích thích để đảm bảo hoạt động ổn định của máy phát điện và độ tin cậy của hệ thống kích thích.

Bảo vệ tích hợp:Nó có chức năng bảo vệ quá điện áp, quá dòng và các chức năng bảo vệ khác để bảo vệ mạch cấp nguồn và các thiết bị liên quan nhằm mang lại độ tin cậy và bảo mật cao.

Bảng điều khiển phía trước hiển thị:Đèn 7 LED trên bảng mặt trước có thể hiển thị trực quan trạng thái hoạt động của mô-đun.

Sự đa dạng của các yếu tố:GE IS200EPSMG1A bao gồm máy biến áp, cuộn cảm Bionic, một số cuộn dây cảm ứng, bóng bán dẫn có tản nhiệt, tụ điện hướng trục và điện áp cao, tụ điện đĩa, điện trở màng kim loại, điện trở composite carbon, mạch tích hợp, cầu chì và điểm kiểm tra TP.

Cài đặt

Để cài đặt GE IS200EPSMG1A trong bảng nối đa năng EPBP, hãy căn chỉnh mô-đun vào khe thích hợp và đẩy mô-đun vào cho đến khi cả hai được kết nối chắc chắn. Đảm bảo kết nối đúng cách các đầu nối trên mô-đun với các giao diện thích hợp trên bảng nối đa năng của nó. Thắt chặt các kết nối để đảm bảo truyền tải tín hiệu và điện năng tốt.

Khắc phục sự cố

Quá nóng:Nếu GE IS200EPSMG1A quá nóng, hãy xác nhận xem môi trường tản nhiệt có tốt hay không. Giữ khoảng cách thích hợp với mô-đun để đảm bảo luồng không khí. Đảm bảo quạt làm mát hoạt động tốt. Ngoài ra, hãy thử nghiệm hoặc xác định hiện tượng đoản mạch hoặc quá dòng trong mạch có thể tạo ra nhiệt quá mức.

Điện áp đầu ra bất thường:Ở bước đầu tiên này, trước tiên bạn cần kiểm tra tải được kết nối với đầu ra đầu ra để tìm hiểu xem có bị đoản mạch hoặc quá tải hay không, nếu bạn thấy không có gì bất thường đối với tải được kết nối thì bạn có thể kiểm tra điện áp đầu ra xem nó có khớp không. giá trị đặt. Sau đó, đo mạch điều chỉnh điện áp trong mô-đun, ví dụ như bóng bán dẫn, mạch tích hợp.

Phạm vi ứng dụng

Nhà máy thủy điện:GE IS200EPSMG1A cũng phù hợp với các nhà máy thủy điện, nhờ đó hệ thống kích thích của máy phát điện thủy điện có thể nhận được hỗ trợ nguồn điện theo thời gian thực và đảm bảo thiết bị phát điện hoạt động bình thường.

Văn xuôi công nghiệpNó có thể được sử dụng trong một số hệ thống điện công nghiệp lớn, chủ yếu là quá trình luyện kim, quá trình hóa học, nhưng cũng có thể cung cấp điện cho hệ thống kích thích của máy phát điện của trạm biến áp công nghiệp, nhằm đảm bảo sự vận hành ổn định của lưới điện công nghiệp.
