GE IS200EMIOH1A

OPEtham số khẩu phần

Điện áp đầu vào: 24V DC

Điện áp đầu ra: 5V DC

Phạm vi nhiệt độ hoạt động: -40 ° C đến +85 ° C

Giao thức truyền thông: Hỗ trợ các giao thức giao tiếp tốc độ cao.

Các loại tín hiệu: Có khả năng xử lý cả tín hiệu tương tự và kỹ thuật số, bao gồm điện áp, dòng điện và I/O riêng biệt.

Sự dư thừa: Tính năng các đường dẫn giao tiếp dự phòng và các cơ chế không an toàn.

Chức năng sản phẩm

Quản lý tín hiệu: GE IS200EMIOH1A quản lý tín hiệu đầu vào và đầu ra từ các bảng đầu cuối khác nhau, bao gồm các tín hiệu biến áp và máy biến áp hiện tại, tạo điều kiện cho giao tiếp hiệu quả và trao đổi dữ liệu trong hệ thống kích thích.

Truyền xung cổng: GE IS200EMIOH1A hoạt động bằng cách truyền tín hiệu xung cổng ở cấp độ logic qua bảng nối tiếp đến bảng ESEL, truyền tín hiệu xung cổng ở cấp độ logic trên đến EGPA trong tủ chuyển đổi năng lượng, do đó đạt được kiểm soát chính xác hoạt động của tuabin.

Chức năng đầu ra rời rạc: GE IS200EMIOH1A cung cấp các chức năng đầu ra riêng biệt, bao gồm đầu vào tiếp xúc, trình điều khiển chuyển tiếp đầu ra và ổ đĩa chuyển tiếp chuyến thí nghiệm, tăng cường khả năng điều khiển trong hệ thống.

Thu thập dữ liệu: Thu thập và truyền dữ liệu thời gian thực từ các thiết bị hiện trường sang hệ thống điều khiển để giám sát và phân tích.

Thu thập dữ liệu: Tập hợp và truyền đạt dữ liệu thiết bị hiện trường đến hệ thống điều khiển trong thời gian thực để giám sát và phân tích.

Điều khiển đầu ra: Gửi tín hiệu điều khiển đến bộ truyền động và các thiết bị trường khác theo logic điều khiển được thực hiện bởi hệ thống.

Phát hiện lỗi: Màn hình hiệu suất hệ thống để xác định sự bất thường và tạo báo động hoặc bắt đầu tắt máy để ngăn ngừa thiệt hại hệ thống.

Cài đặt

Sự chuẩn bị: Đảm bảo hệ thống điều khiển được cung cấp năng lượng và tất cả các giao thức an toàn được tuân thủ để ngăn ngừa các mối nguy điện.

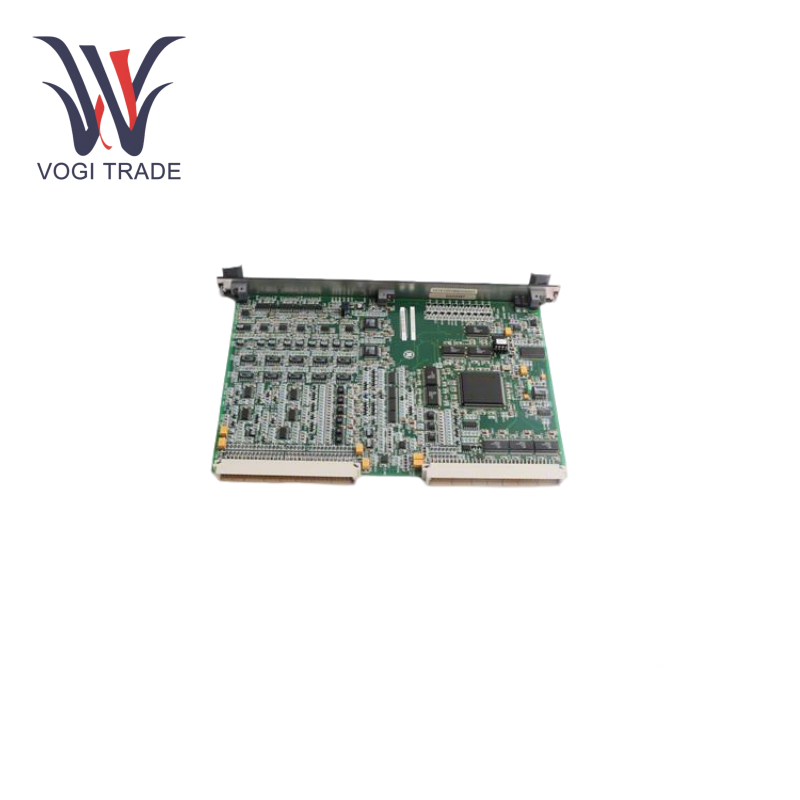

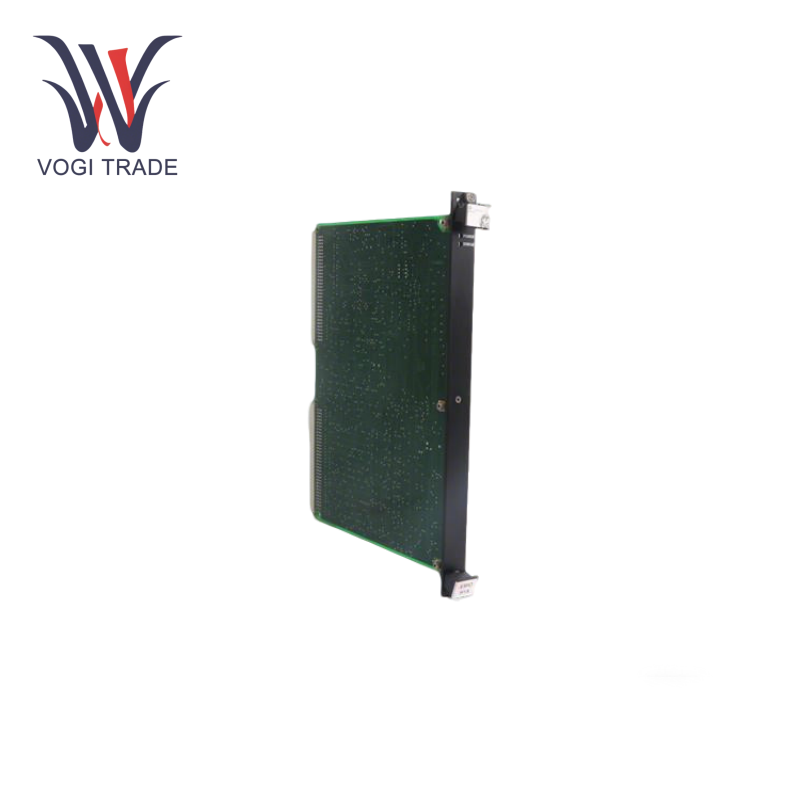

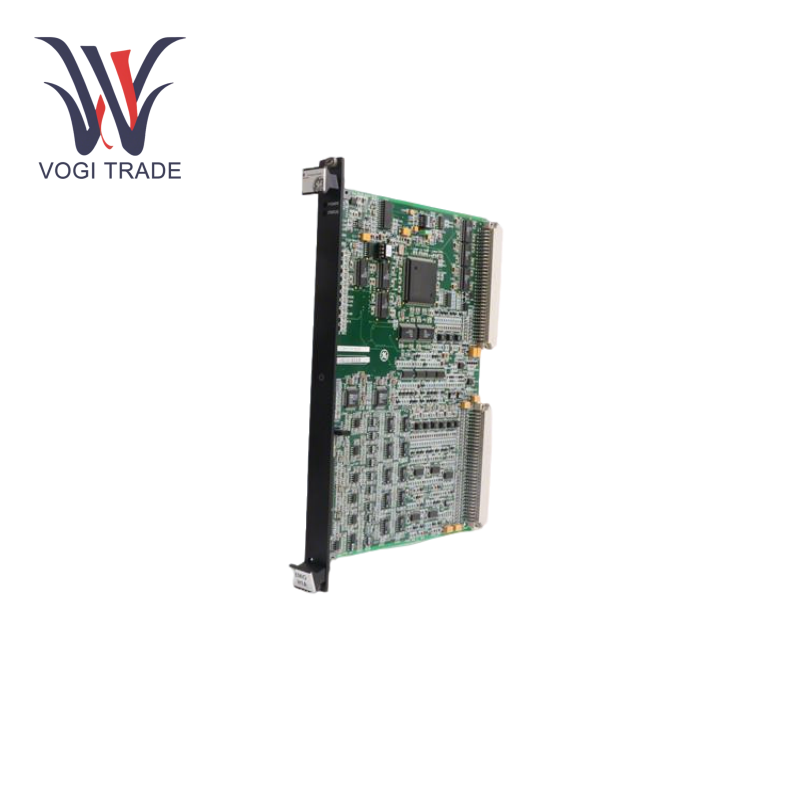

Gắn kết: GE IS200EMIOH1A là bảng một, bảng kiểu VME chiều cao gấp đôi, nó được gắn trong giá điều khiển. Nhẹ nhàng căn chỉnh bảng vào khe và nhấn nó xuống một cách nhẹ nhàng để bảo vệ nó để nó không di chuyển hoặc rung khi nó được sử dụng.

Kết nối: Tạo các kết nối đến các bảng đầu cuối tương ứng EPCT, ECTB, EACF và EXTB.

Kiểm tra: Sau khi được cài đặt, nguồn trên hệ thống và kiểm tra hành vi dự kiến ​​của bảng để liên lạc với các thành phần được kết nối và đảm bảo các chỉ số lỗi là rõ ràng.

Phạm vi ứng dụng

Cơ sở sản xuất điện: Quản lý các hệ thống kích thích máy phát điện để đảm bảo sản lượng điện ổn định và hiệu quả.

Tự động hóa công nghiệp: Cung cấp kiểm soát và giao tiếp chính xác trong các quy trình công nghiệp phức tạp yêu cầu kiểm soát kích thích đáng tin cậy.

Khắc phục sự cố

Tín hiệu chất lượng kém: Kiểm tra tất cả các kết nối để có sự phù hợp an toàn và không bị hư hại. Hãy chắc chắn rằng các bảng đầu cuối đang hoạt động đúng và không có lỗi trong các mô -đun đính kèm.

Lỗi xung cổng: Bạn cần kiểm tra xem các tín hiệu xung cổng không được truyền đúng, hãy kiểm tra các kết nối bảng nối đa năng giữa các bảng GE IS200EMIOH1A và ESEL. Hãy chắc chắn rằng cả hai bảng đều được ngồi chính xác và hoạt động như mong đợi.

Hạn chế môi trường: Đảm bảo môi trường nơi nó hoạt động nằm trong phạm vi được đề cập. Kiểm tra bảng cho bất kỳ dấu hiệu phơi nhiễm quá nhiệt hoặc độ ẩm, và thực hiện các bước thích hợp.
