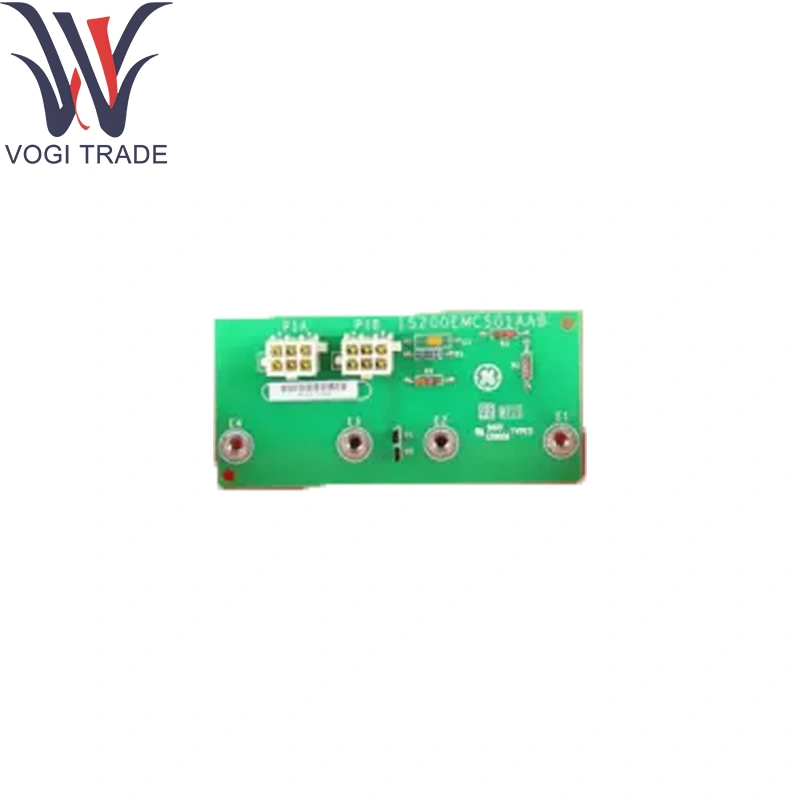

GE IS200EMCSG1AAB

Technictham số al

Công tắc bộ chọn: Bộ mã hóa 3 vị trí ("tự động")

Đầu ra tương tự:

01010 V DC Ổ đĩa tương tự để điều khiển điện áp trường thủ công

Tùy chọn đầu ra 4 vòng 20

Đầu vào kỹ thuật số/đầu ra:

Hai đầu vào riêng biệt cho khóa liên động bên ngoài (cho phép, ức chế)

Hai đầu ra riêng biệt cho chỉ báo trạng thái chế độ (tự động, hướng dẫn sử dụng)

Độ phân giải & độ chính xác:

Điện áp: DAC 12 bit, ± 0,2 % quy mô đầy đủ

Dòng điện: Bộ chuyển đổi vòng lặp 16 bit, quy mô đầy đủ ± 0,1 %

Đầu nối:

Mặt trước: Lắp ráp công tắc quay kín với khung lắp

Back-Backer: Các đầu nối cạnh 50 chân kép đến nhà cung cấp I/O-Pack

Môi trường:

Nhiệt độ hoạt động: Hàng20 ° C đến +60 ° C

Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C

Độ ẩm: lên đến 95 % rh, không áp dụng

Các tham số này áp dụng cho GE IS200EMCSG1AAB.

Chức năng sản phẩm

Lựa chọn chế độ: Chuyển đổi điều khiển kích thích giữa đầu ra của Thống đốc tự động và đầu vào toán tử thủ công.

Điều chỉnh thủ công: Cung cấp điều khiển điện áp trường trơn tru, theo tỷ lệ qua núm xoay, với vị trí "bù" điều chỉnh tốt để cắt tỉa.

Phản hồi trạng thái: Lái các tín hiệu rời rạc đến bộ điều khiển cho biết lựa chọn hiện tại và trình bày các bit sức khỏe "tự động-ok"/"thủ công-ok".

Chuyển mạch liền mạch: Thực hiện logic thực hiện trước khi tránh để tránh quá độ khi chuyển đổi chế độ.

GE IS200EMCSG1AAB thực hiện các chức năng này.

Các mô -đun hỗ trợ cốt lõi

Bộ điều khiển Exciter: EX2100E hoặc Mark VIE CPU Xử lý các lệnh Thống đốc và điện áp hiện trường.

Gói ổ đĩa tương tự: IS200DAMCG1A cho đầu ra DAC có độ chính xác cao nếu cần có dòng điện chạy bằng vòng lặp.

Gói I/O kỹ thuật số: IS200TICiH2A để thu các tín hiệu khóa liên động bên ngoài; IS400TRYS1B cho đèn trạng thái lái xe.

GE IS200EMCSG1AAB tích hợp với các mô -đun này.

Các thành phần mở rộng

Bộ dụng cụ viền phía trước: Các tấm đệm kín mưa với lớp phủ huyền thoại chọn.

Lắp ráp núm: Các mô -đun mã hóa quay theo dự phòng với các cảnh sát và phản hồi xúc giác.

Các khối đầu cuối: Các khối kẹp vít có thể cắm cho dây I/O, được khóa theo chức năng.

Bộ điều hợp DIN-RAIL: Các clip hướng dẫn tùy chọn để gắn trong vỏ không VME.

Tất cả các tiện ích mở rộng hỗ trợ GE IS200EMCSG1AAB.

Hỗ trợ phần mềm

Cấu hình: Cài đặt lập bản đồ chế độ và phạm vi tương tự được xác định thông qua các mẫu GE Toolboxst ™.

Chẩn đoán:

Các báo động "Switch-OK" Sức khỏe và "Không phù hợp vị trí" được báo cáo trong các thẻ HMI và OPC-DA.

Tự kiểm tra tự động khi tăng sức mạnh với các cờ thất bại được đăng nhập vào chẩn đoán điều khiển.

Phần mềm: Phần cứng thụ động; Không có phần sụn trên tàu. Chế độ logic và báo động được quản lý trong ứng dụng thống đốc.

Tài liệu: Được chi tiết trong hướng dẫn sử dụng EX2100E và hướng dẫn cài đặt I/O của Mark VIE trong "Mô -đun chọn điều khiển thủ công".

Phần mềm này hỗ trợ GE IS200EMCSG1AAB.
