GE IS200EISBH1AAA

Tham số hoạt động

Điện áp đầu vào: 24V DC.

Nhiệt độ hoạt động: -40 ° C đến +85 ° C.

Giao thức truyền thôngl: Hỗ trợ các giao thức giao tiếp tốc độ cao.

SIgnAl xử lý: Có khả năng xử lý các tín hiệu tương tự và kỹ thuật số với độ chính xác cao, đảm bảo kiểm soát và giám sát chính xác.

Sự dư thừa: Tính năng các đường dẫn giao tiếp dự phòng và các cơ chế không an toàn để tăng cường độ tin cậy của hệ thống và giảm thiểu thời gian chết.

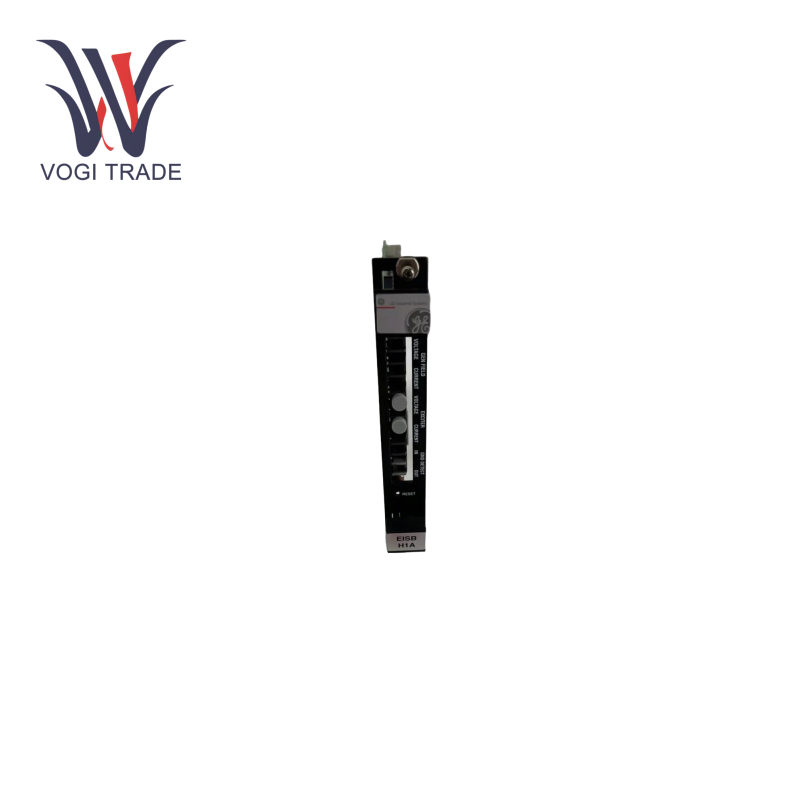

Kênh đầu vào: Bảng này có sáu đầu nối sợi quang trên bảng điều khiển phía trước của nó, được chỉ định cho các tín hiệu đầu vào và đầu ra khác nhau.

Chức năng sản phẩm

Giao diện giao tiếp: EISB đóng vai trò là giao diện giao tiếp chuyên dụng giữa các bộ điều khiển M1, M2 và C, sử dụng giao thức ISBUS độc quyền của GE để chuyển dữ liệu một cách hiệu quả.

Xử lý tín hiệu: Bộ điều khiển GE IS200EISBH1AAA nhận và truyền tất cả các tín hiệu phản hồi cáp quang thông qua đầu nối bảng nối đa năng của nó.

Truyền thông RS-232C: GE IS200EISBH1AAA cũng xử lý các cổng giao tiếp giữa DSPX và các thiết bị bên ngoài, chẳng hạn như các công cụ và bàn phím thông qua đầu nối bảng nối đất RS-232C.

Điều hòa tín hiệu: GE IS200EISBH1AAA chịu trách nhiệm xử lý các tín hiệu đầu vào từ các cảm biến và các thiết bị khác để đảm bảo giải thích dữ liệu chính xác.

Quản lý các quy trình đầu vào/đầu ra: Xử lý dữ liệu từ các cảm biến và bộ truyền động.

Giao tiếp dữ liệu: Hỗ trợ trao đổi dữ liệu thời gian thực giữa các hệ thống điều khiển tuabin và các mô-đun khác hoặc các hệ thống bên ngoài.

Phát hiện lỗi: Giám sát hiệu suất của hệ thống và xác định sự bất thường để tăng báo thức hoặc tắt hệ thống giảm thiệt hại.

Chẩn đoán: Cung cấp chi tiết chẩn đoán để giúp bảo trì và khắc phục sự cố, chẳng hạn như mã lỗi và báo cáo trạng thái hệ thống.

Cài đặt

Sự chuẩn bị: Đảm bảo rằng hệ thống điều khiển được cung cấp năng lượng và tất cả các biện pháp phòng ngừa an toàn được áp dụng để giảm thiểu nguy cơ bị sốc điện.

Gắn kết: Trượt EISB vào khe cắm giá điều khiển nơi nó sẽ được gắn, thường là bên dưới mô -đun DSPX. Đảm bảo bảo đảm bảng tốt, vì vậy nó không di chuyển hoặc rung trong khi hoạt động.

Kết nối: Cắm các dây cáp quang phù hợp vào sáu đầu nối trên bảng điều khiển phía trước.

Xác minh: Bắt đầu cài đặt sau hệ thống, đảm bảo EISB giao tiếp đúng với các bộ điều khiển M1, M2 và C. Theo dõi các chỉ báo lỗi hoặc lỗi giao tiếp.

Phạm vi ứng dụng

POWERthực vật: GE IS200EISBH1AAA đang kiểm soát các hệ thống kích thích của các máy phát điện để duy trì sự ổn định và hiệu quả của việc phát điện.

Tự động hóa công nghiệp: GE IS200EISBH1AAA có thể lựa chọn kiểm soát chính xác đúng cho hầu hết các quy trình công nghiệp phức tạp cần kiểm soát kích thích đáng tin cậy.

Khắc phục sự cố

Vấn đề truyền tải: Kiểm tra các kết nối sợi quang. Hãy chắc chắn rằng chúng không bị hỏng hoặc bị ngắt kết nối. Nếu có vấn đề truyền dữ liệu giữa các bộ điều khiển. Hãy chắc chắn rằng các đầu nối không bị bẩn và không có bất kỳ chất gây ô nhiễm nào.

Mất tín hiệu: Xác nhận rằng tất cả các tín hiệu đầu vào cho bảng EDCF và mô -đun phát hiện mặt đất, nằm trong giới hạn dự kiến. Đảm bảo không có vấn đề toàn vẹn với các mô -đun giao tiếp.

Các chỉ số LED EISB: Sử dụng đèn LED EISB để chẩn đoán trạng thái hoạt động.
