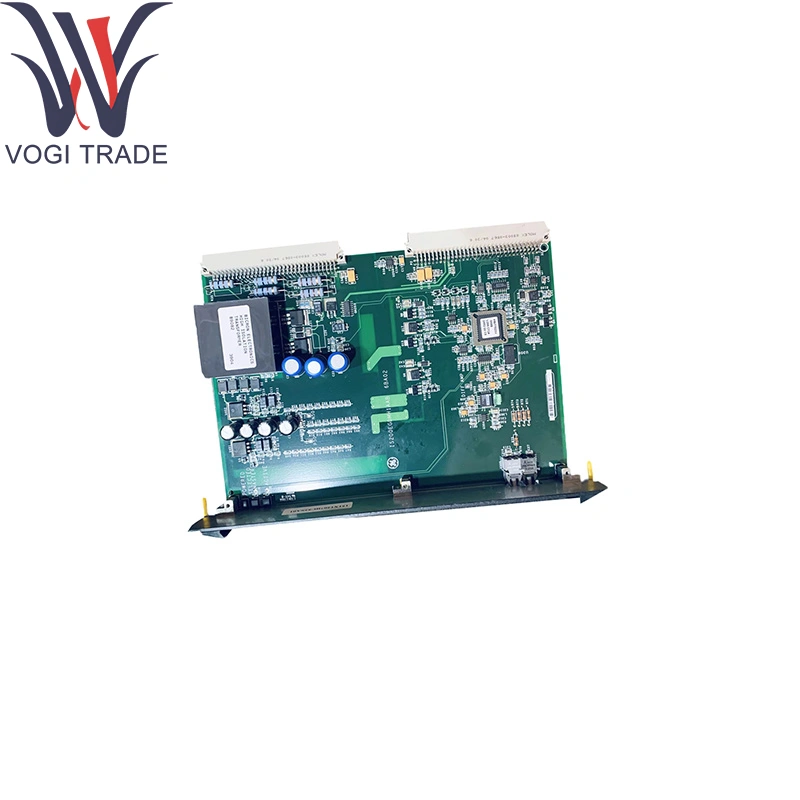

Thương hiệu: GEMô tả: IS200EGDMH1AFGĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 14Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS200EGDMH1AFG được cài đặt trong giá đỡ Back -Back Power (EPBP) của hệ thống điều khiển kích thích GE, EX2100, IS200EGDMH1AFG liên tục theo dõi điện trở giữa bất kỳ điểm nào trong mạch trường máy phát điện và mặt đất.
| Sản xuất |
GE |
| Số mô hình |
IS200EGDMH1AFG |
| Số đặt hàng |
IS200EGDMH1AFG |
| Danh mục |
Đánh dấu chúng tôi |
| Sự miêu tả |
GE Mô -đun máy dò mặt đất GE IS200EGDMH1AFG |
| Đất nước xuất xứ |
8537101190 |
| Mã HS |
Hoa Kỳ |
| Kích thước |
228 × 152 × 38mm |
| Cân nặng |
0,56kg |
Thông số kỹ thuật
Từ viết tắt chức năng: EGDM (Mô -đun phát hiện mặt đất Exciter), được triển khai cụ thể là mô -đun GE IS200EGDMH1AFG.
Yếu tố hình thức: VME 6U, slot đôi, bảng chiều cao gấp đôi
Tín hiệu tiêm: ± 50V-vuông, giới hạn dòng điện đến ~ 80mA
Thời gian thử nghiệm bình thường: 5s; Thời gian thử nghiệm nhanh: 400ms
Trở kháng đầu ra: <1Ω (Đặc tính nguồn điện áp)
Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C
Nhiệt độ lưu trữ: Từ40 ° C đến +85 ° C
Độ ẩm: lên đến 95%rh, không áp dụng
Gắn kết: cắm vào khe EPBP; Không có điều khiển mặt trước
Chức năng sản phẩm
GE IS200EGDMH1AFG tiêm một sóng vuông được kiểm soát vào cuộn dây trường máy phát điện và đo bất kỳ dòng rò động mặt đất nào. Bằng cách định kỳ quét mạch trường, nó phát hiện các đường dẫn điện trở đến mặt đất cho dù ở phía DC hoặc AC bên và báo hiệu CPU điều khiển khi rò rỉ vượt quá ngưỡng an toàn. Điều này cho phép các hành động báo động nhanh hoặc tắt để ngăn chặn thiệt hại cách nhiệt và mất điện không có kế hoạch.
Mô -đun hỗ trợ cốt lõis
Mô-đun suy giảm bài kiểm tra: Đo điện áp trên điện trở cảm biến mặt đất để phát hiện lỗi mặt đất chính xác bằng GE IS200EGDMH1AFG.
Mô-đun điện áp cao: Nằm trong bảng điều khiển phụ trợ, cung cấp năng lượng cho kỳ thi và EGDM trong các bài kiểm tra lỗi mặt đất.
Bộ điều khiển MarkVie CPU hoặc EX2100: Tổng hợp tín hiệu lỗi EGDM cho logic báo động/chuyến đi.
Các thành phần mở rộng
Bộ dụng cụ dự phòng: Bộ ổ cắm và khung để cài đặt nhiều mô-đun GE IS200EGDMH1AFG song song.
Trưởng phòng kiểm tra & Jumpers: Khai thác tùy chỉnh cho chẩn đoán liên kết thực địa.
Lắp ráp mặt dự phòng: Begzel thay thế với đèn LED trạng thái.
Phần cứng gắn trên giá đỡ: Standoffs và hướng dẫn để cài đặt EPBP an toàn.
Hỗ trợ phần mềm
Cấu hình: dựa trên phần cứng hoàn toàn; Không có cấu hình người dùng hoặc cập nhật chương trình cơ sở cần thiết cho GE IS200EGDMH1AFG.
Chẩn đoán: Phát hiện hiện diện mô-đun; Cờ báo thức trên mặt đất của Ground Fault đã báo cáo cho bộ điều khiển exciter.
Tích hợp: Kiểm soát kích thích GE và kiểm soát MarkVIE/S, không cần các trình điều khiển bổ sung cần thiết.
