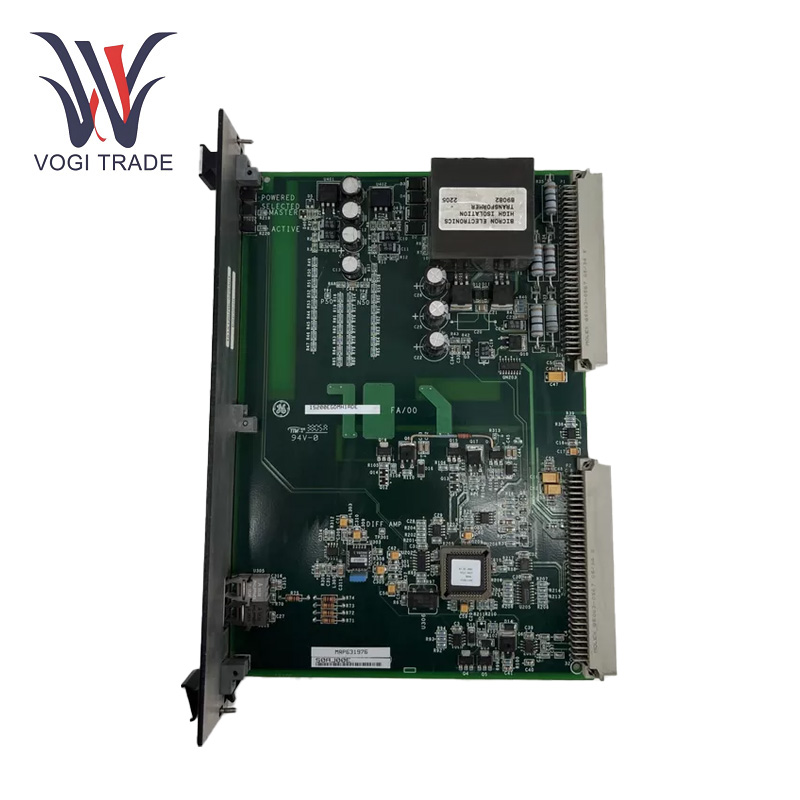

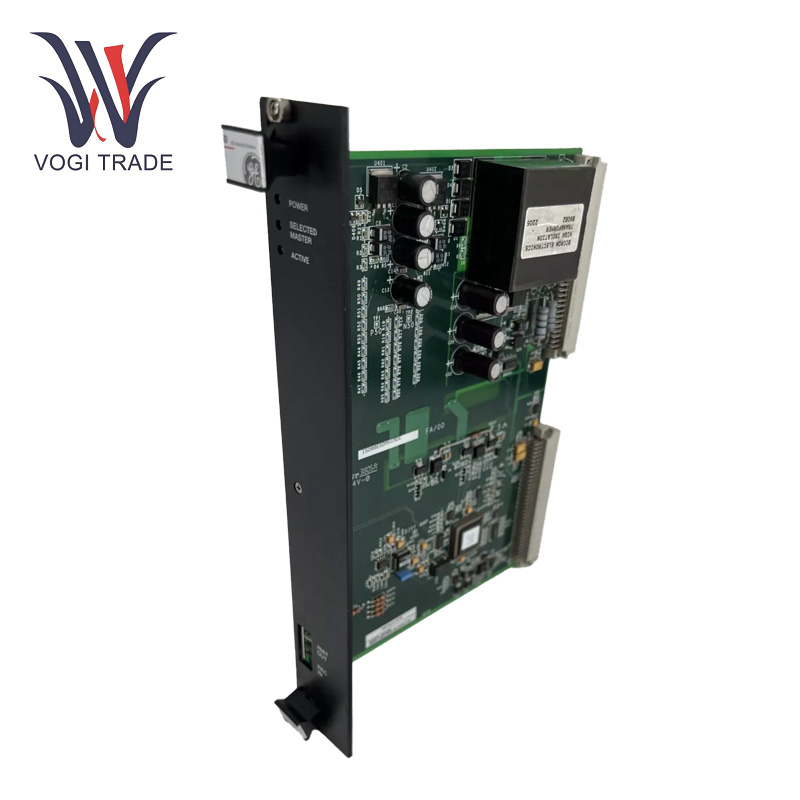

GE IS200EGDMH1ADE

Thông số vận hành

Nhiệt độ để hoạt động:-30 đến 65°C

Kiểu kết nối:Hai đầu nối bảng nối đa năng

Các bộ phận bịt kín:một rơle, 7 nắp HV, IC, ĐIỆN TRỞ PHIM KIM LOẠI và ổ cắm CPU

Sử dụng bảng:Hệ thống đơn công sử dụng 1 bảng, trong khi hệ thống dự phòng sử dụng 3 bảng

Tính năng sản phẩm

Phát hiện mặt đất hiện trường:GE IS200EGDMH1ADE hoạt động chủ yếu như một mô-đun máy dò mặt đất kích thích. Phát hiện rò rỉ trường từPhía AC và DC của mạch điện trường:Hệ thống điều khiển có thể phát hiện rò rỉ trường từ cả hai phía AC và DC của mạch kích từ, điều này rất quan trọng để đảm bảo sự an toàn và ổn định của hệ thống kích thích.

Tính năng chung Hỗ trợ hệ thống dự phòng :Hệ thống điều khiển dự phòng với 3 bo mạch GE IS200EGDMH1ADE trong đó bộ điều khiển, master 1 và master 2 được cấu hình. Sự dư thừa này tạo nên sự mạnh mẽ và ổn định cho hệ thống để hệ thống có thể tiếp tục hoạt động, ngay cả khi một trong các bo mạch bị hỏng.

Xử lý và truyền tín hiệu:Nó hoạt động cùng với một bảng mạch EXAM cho phép chúng ta tính toán điện áp trên chân của điện trở cảm biến mặt đất. Sau đó, nó được truyền dưới dạng tín hiệu đến mô-đun liên quan như mô-đun DSPX sử dụng EISB trong giá bộ điều khiển sử dụng liên kết Cáp quang.

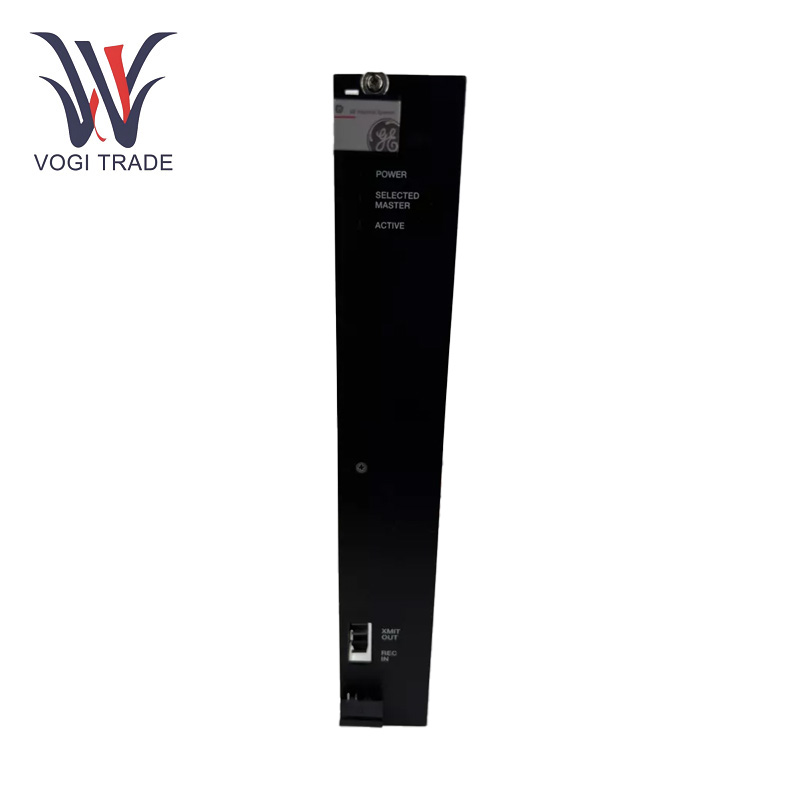

Nhiều đèn LED:Mặt trước của bo mạch có một số chỉ báo: chỉ báo nguồn chính, chỉ báo hoạt động và chỉ báo lựa chọn chính. Việc tích hợp các đèn này đóng một vai trò quan trọng trong việc hiểu nhanh trạng thái hoạt động của mô-đun, từ đó hỗ trợ giám sát và đảm bảo sự cộng tác suôn sẻ.

Cài đặt

Gắn kết:GE IS200EGDMH1ADE được đặt trong giá đỡ bảng nối đa năng nguồn kích thích. Ba bo mạch EGDM trong kiến ​​trúc dự phòng phải được gắn vào các khe thích hợp và kết nối chính xác với bảng nối đa năng. Một bảng nối đa năng bao gồm hai đầu nối; hai đầu nối bảng nối đa năng này trên bo mạch cần được kết nối đúng cách với các giao diện bảng nối đa năng tương ứng. Kết nối cần phải an toàn để truyền tín hiệu chính xác.

Khắc phục sự cố

Để tránh điều này:Không có Chỉ báo Nguồn Để kiểm tra xem mạch cấp nguồn có bình thường hay không, cáp nguồn có được kết nối đúng cách hay không, xem có vấn đề gì với điện áp nguồn hay không. Và mô-đun cấp nguồn bên trong bo mạch không bị hỏng.

Trường hợp đèn báo bất thường:Kiểm tra trạng thái của chỉ báo hoạt động hoặc chỉ báo lựa chọn chính này có bất thường hay không, trước tiên hãy kiểm tra xem bo mạch và kết nối mô-đun liên quan khác có bình thường hay không. Điều này cũng có thể do kết nối lỏng lẻo hoặc sự cố với cáp truyền tín hiệu. Tiếp theo, hãy xem các cài đặt cấu hình của bo mạch có đúng thứ tự hay không.

Lỗi nếu mô-đun không thể phát hiện tốt hiện tượng rò rỉ đất tại hiện trường và thông qua GE IS200EGDMH1ADE, bạn có thể xác minh xem bảng EXAM này có hoạt động bình thường hay không, liệu bảng GE IS200EGDMH1ADE và EXAM có hoạt động ở trạng thái được kết nối hay không. Đồng thời kiểm tra xem có bất kỳ lỗi nào với điện trở cảm biến nối đất và các mạch điều hòa tín hiệu liên quan hay không.

Vấn đề giao diện truyền thông:Nếu không có kết nối, hãy kiểm tra đường truyền, đặc biệt là đường truyền cáp quang giữa nó và mô-đun DSPX. Không làm đứt cáp quang, các thông số truyền thông phải thực hiện đúng.

Phạm vi ứng dụng

Công nghiệp sản xuất năng lượng:GE IS200EGDMH1ADE chủ yếu được sử dụng trong các tổ máy phát điện tua bin khí và các tổ máy phát điện tua bin hơi nước. Điều này cho phép nó đóng vai trò thiết yếu trong việc giám sát và bảo vệ hệ thống kích thích của máy phát điện, đảm bảo hoạt động an toàn của máy phát điện và chất lượng nguồn điện.

Nhà máy biển:Mô-đun này cũng có thể áp dụng cho tua bin khí hoặc hơi nước từ các nhà máy điện hàng hải hoặc hệ thống động cơ đẩy lớn trên biển để đảm bảo hoạt động đáng tin cậy của hệ thống kích thích tua bin trong môi trường biển.
