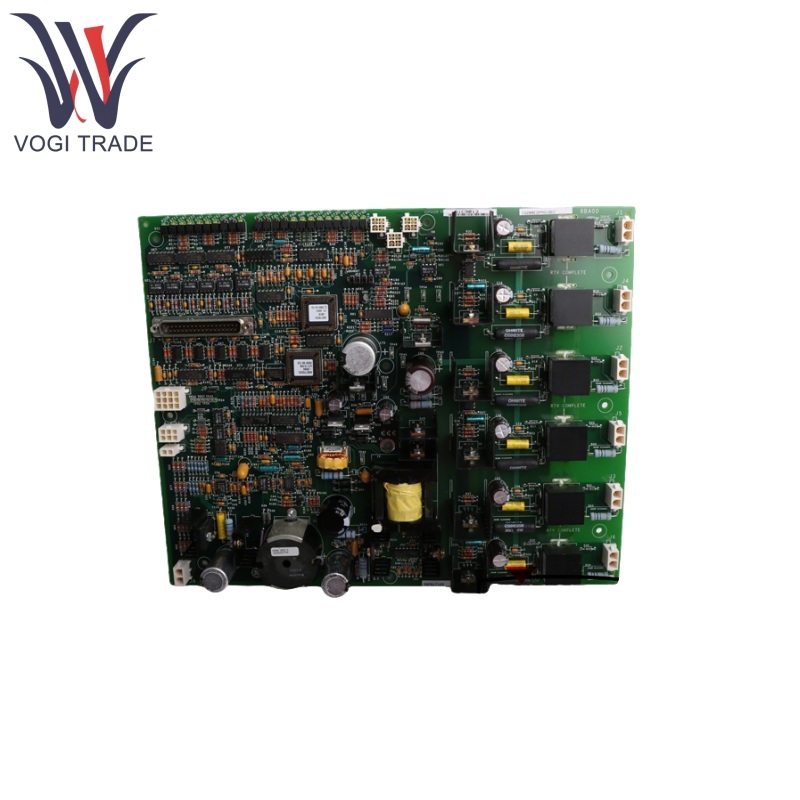

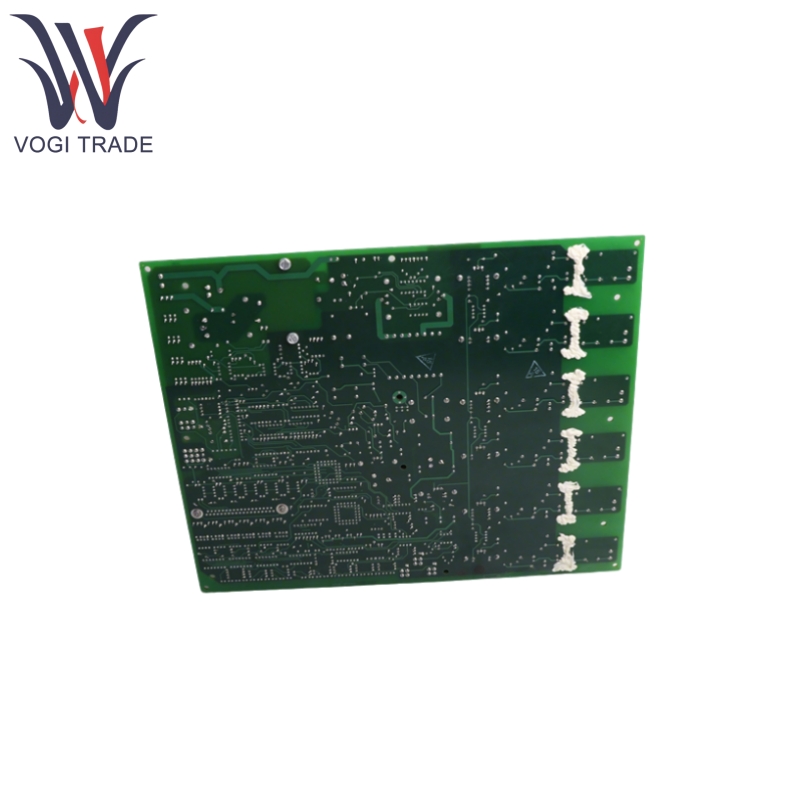

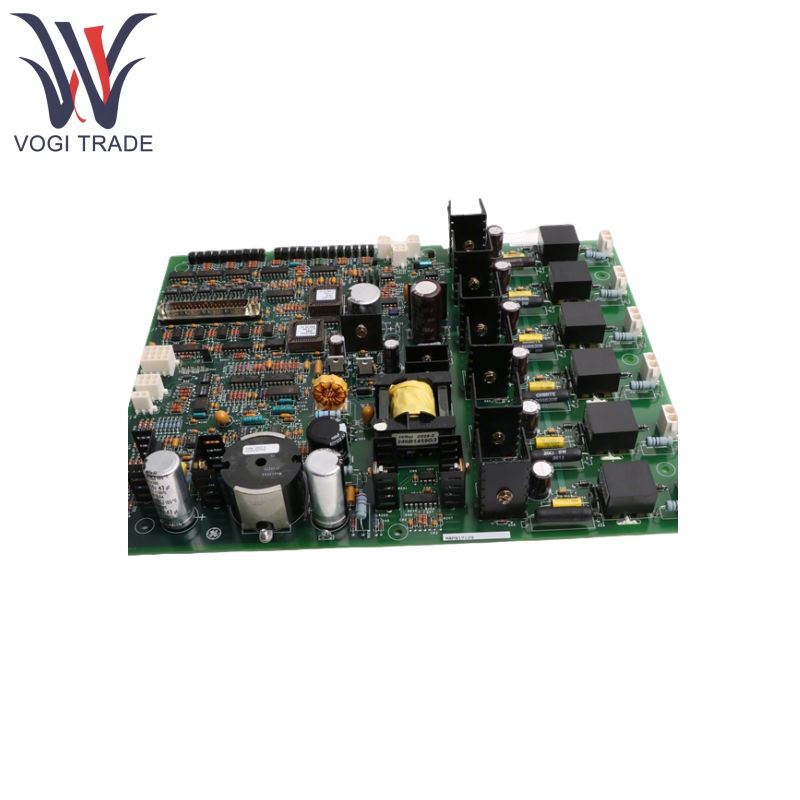

GE IS200ECTBG1ADE

Tính năng sản phẩm

6 Đầu vào tiếp xúc phụ trợ, được cung cấp bởi nguồn điện M1/M2, để nhận tín hiệu điều khiển bên ngoài (ví dụ: các lệnh kích hoạt kích hoạt).

4 Đầu ra rơle có mục đích chung (loại C), được kiểm soát bởi bảng EMIO, có thể điều khiển các rơle để thực hiện các hành động kích thích hoặc bảo vệ.

2 Đầu ra tiếp xúc chuyến đi cho các tín hiệu chuyến đi khẩn cấp bị khóa của người dùng, hỗ trợ phản hồi cấp độ phần cứng nhanh.

GE IS200ECTBG1ADE chỉ có sẵn cho các hệ thống dự phòng TMR. Tín hiệu dự phòng thông qua các khối đầu cuối kép và đầu nối vỏ D đảm bảo rằng hệ thống sẽ hoạt động bình thường trong trường hợp một điểm thất bại duy nhất.

GE IS200ECTBG1ADE có hai phích cắm ba vị trí và ba đầu nối vỏ D trên tàu để hỗ trợ tín hiệu mật độ cao và tương thích với các thông số kỹ thuật cáp cấp công nghiệp.

GE IS200ECTBG1ADE Khả năng chống giao thoa cấp công nghiệp, phạm vi nhiệt độ hoạt động -20 ° C đến +65 ° C (tham khảo cùng một mô hình loạt), phù hợp với điều kiện làm việc khắc nghiệt.

Sản phẩm sử dụng nguyên tắc

GE IS200ECTBG1ADE nhận các lệnh điều khiển từ hệ thống kích thích (ví dụ: tín hiệu quy định hiện tại kích thích) thông qua 6 đầu vào tiếp xúc phụ trợ và truyền tín hiệu đến bộ điều khiển chính của Mark VI (ví dụ: bảng DSPX).

GE IS200ECTBG1ADE tạo tín hiệu điều khiển theo thuật toán đặt trước và điều khiển đơn vị công suất kích thích (ví dụ: mô-đun kích hoạt SCR) thông qua 4 đầu ra rơle mục đích chung, cũng như bảo vệ tắt khẩn cấp thông qua 2 đầu ra tiếp xúc.

Trong cấu hình TMR, ba mô -đun IS200ECTBG1ADE được đồng bộ hóa để xử lý các tín hiệu, đảm bảo tính nhất quán đầu ra bằng phương pháp cơ chế bỏ phiếu đa số và tự động chuyển sang kênh dự phòng trong trường hợp không thành công một trong các mô -đun.

Tham số sản phẩm

Các chi tiết sau đây là GE Thẻ đầu cuối liên hệ GE IS200ECTBG1ADE.

Điện áp hoạt động: Điện áp phân lập 70V DC, hỗ trợ truyền tín hiệu kiểm soát kích thích ổn định

Đầu vào kỹ thuật số: 6 Liên hệ phụ trợ (khô hoặc ướt)

Đầu ra kỹ thuật số: 4 rơle loại C (thường mở / thường đóng tùy chọn) + 2 liên hệ chuyến đi (có thể định cấu hình người dùng)

Giao diện giao tiếp: Giao tiếp với các mô -đun hệ thống Mark VI khác (ví dụ: bộ điều khiển DSPX) qua Busplane Bus, Hỗ trợ Giao thức ISBUS

Bảo vệ: IP54 (Bụi và bằng chứng giật gân, được cài đặt trong tủ điều khiển)
