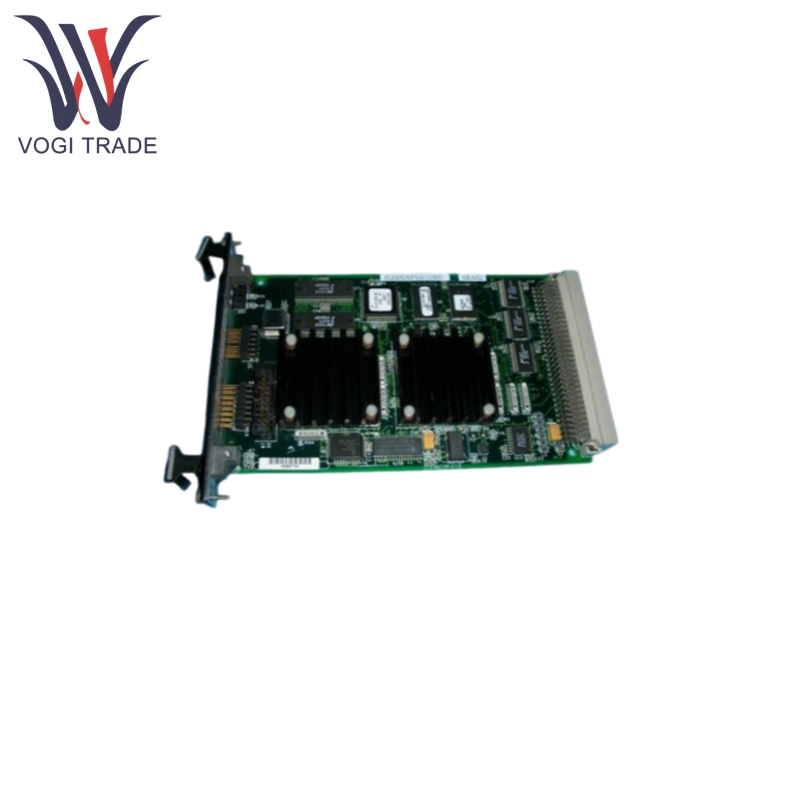

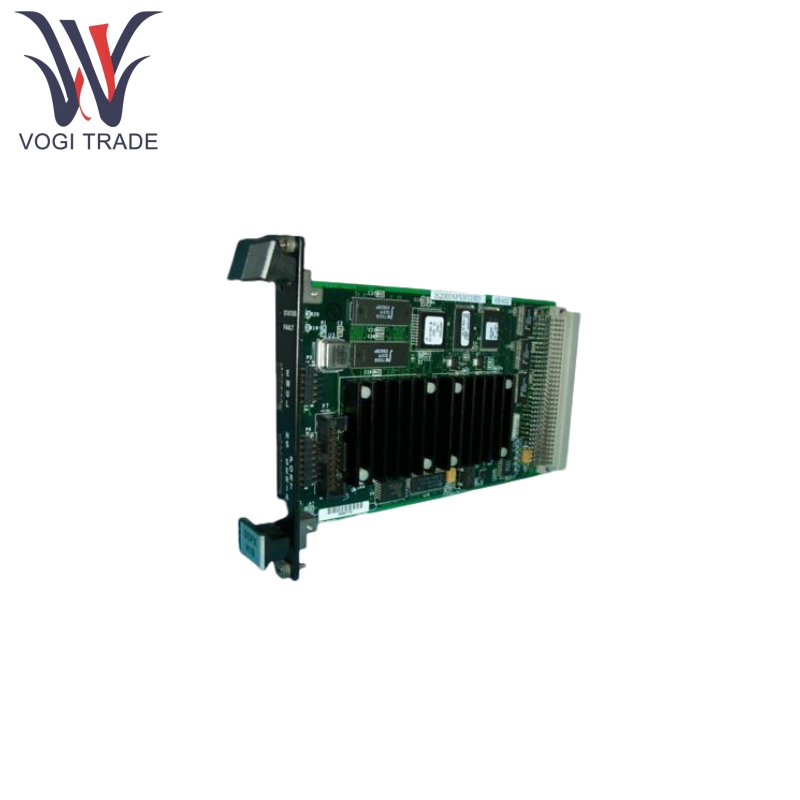

GE IS200DSPXH1DBD

Tính năng sản phẩm

GE IS200DSPXH1DBD có thể được trang bị bộ xử lý tín hiệu số chuyên dụng mạnh mẽ, cung cấp công suất điện toán điểm nổi và tốc độ xung nhịp cao.

Chức năng cốt lõi của nó là thu được, điều kiện và phân tích tín hiệu từ các cảm biến rung như gia tốc kế, cảm biến vận tốc, cảm biến dòng điện xoáy keyphasor.

GE IS200DSPXH1DBD thực hiện các biến đổi Fourier nhanh (FFT) để chuyển đổi tín hiệu rung miền thời gian thành tín hiệu miền tần số để xác định các tần số đặc trưng (ví dụ: mất cân bằng rôto, sai lệch, lỗi mang, tần số đi qua lưỡi, v.v.).

GE IS200DSPXH1DBD cho phép logic bảo vệ rung (ví dụ: so sánh điểm đặt, báo động, chuyến đi) và thường đáp ứng các yêu cầu của các tiêu chuẩn như API 670. Nhiều kênh tín hiệu rung có thể được xử lý.

GE IS200DSPXH1DBD có thể xử lý các tín hiệu tham chiếu RPM (keyphasor) để lấy mẫu đồng bộ, theo dõi thứ tự và đo pha. Hỗ trợ tốc độ lấy mẫu cao để nắm bắt chính xác các dạng sóng rung.

Giao tiếp với bộ điều khiển máy chủ (ví dụ: IS200ERBH) trong giá đánh dấu VI qua bus VME64 hoặc VME32 để nhận các lệnh, định cấu hình tham số và kết quả xử lý tải lên/trạng thái báo động.

GE IS200DSPXH1DBD chứa RAM (để xử lý dữ liệu) và ROM/flash (để lưu trữ chương trình/chương trình). Nó có các chỉ số LED để hiển thị trạng thái sức mạnh, trạng thái hoạt động, trạng thái lỗi và trạng thái giao tiếp.

GE IS200DSPXH1DBD có thể nhận tín hiệu cảm biến rung và tín hiệu keyphasor thông qua các đầu nối mật độ cao trên bo mạch (ví dụ: loại D-SUB hoặc DIN).

Sản phẩm sử dụng nguyên tắc

GE IS200DSPXH1DBD Các đầu vào tín hiệu là tín hiệu từ các cảm biến rung được gắn trên máy phát điện tua -bin, cũng như tín hiệu tham chiếu Keyphasor RPM, được kết nối thông qua cáp chuyên dụng với các đầu nối I/O ở mặt trước của bảng.

Điều hòa tín hiệu GE IS200DSPXH1DBD là mạch mặt trước tương tự trên bo mạch điều kiện các tín hiệu đầu vào yếu, bao gồm lọc (chống răng cưa), khuếch đại/suy giảm (điều chỉnh tăng) và kích thích cảm biến IEPE (nếu có). Tín hiệu tương tự có điều kiện được chuyển đổi thành tín hiệu kỹ thuật số bằng bộ chuyển đổi tương tự thành kỹ thuật số có độ phân giải cao (ADC) tốc độ cao (ADC).

Tín hiệu kỹ thuật số GE IS200DSPXH1DBD được đưa vào lõi DSP trên bo mạch, thực hiện các thuật toán lõi của phân tích FFT của tín hiệu rung và tính toán phổ tần số (biên độ, pha). Tín hiệu keyphasor được xử lý để tính toán tốc độ quay và góc pha để lấy mẫu đồng bộ (phân tích thứ tự).

Tính toán các giá trị rung tổng thể (đỉnh, RMS, PK-PK), biên độ cụ thể của dải, các pha và so sánh với báo động đặt bộ đặt và điểm đặt chuyến đi. Các thuật toán chẩn đoán nâng cao khác có thể được thực hiện.

Kết quả xử lý DSP (dữ liệu phổ, trạng thái báo động, trạng thái chuyến đi, giá trị quy trình, v.v.) được truyền qua bus VME đến bộ điều khiển chính (ví dụ: IS200ERBH) trong giá Mark VI.

Bộ điều khiển máy chủ tương tác và chịu trách nhiệm định cấu hình các tham số của bảng DSPX (tốc độ mẫu, mức tăng, điểm đặt cảnh báo, cài đặt bộ lọc, v.v.). Nhận dữ liệu đã xử lý và thông tin trạng thái từ bảng DSPX. Tích hợp dữ liệu rung, báo thức và nhật ký sự kiện trong toàn bộ hệ thống Mark VI HMI/Control (ví dụ: CIMPLIMITY, TOBSBOCKST) để xem xét và chẩn đoán của người vận hành.

Tham số sản phẩm

Chi tiết sau đây là bảng điều khiển bộ xử lý tín hiệu số GE IS200DSPXH1DBD

Thông thường hỗ trợ 8 kênh tín hiệu rung/quá trình trở lên (ví dụ: 8 rung + 2 keyphasor)

Chấp nhận tín hiệu điện áp từ gia tốc kế IEPE, cảm biến vận tốc, bộ tiền khuếch đại đầu dò dòng điện xoáy

ADC có độ phân giải cao (thường là 16 bit trở lên)

Tỷ lệ mẫu cao, lên đến hàng chục kHz trở lên, tùy thuộc vào cấu hình và số lượng kênh

Lợi nhuận có thể lập trình để phù hợp với độ nhạy cảm của cảm biến khác nhau (ví dụ: ± 1V, ± 5V, ± 10V)

Thông thường 1-2 kênh cho tham chiếu RPM/pha (chấp nhận xung TTL/24V)

Giao diện chính: bus VME64/VME32 (đầu nối P1/J1)

Điện áp: +5VDC (Mains), ± 12VDC hoặc ± 15VDC (có thể được sử dụng để kích thích mặt trước hoặc kích thích cảm biến tương tự)

Tiêu thụ năng lượng: Thông thường trong phạm vi từ 15W đến 30W

Nhiệt độ vận hành: Tiêu chuẩn công nghiệp, thường là 0 ° C đến +60 ° C (32 ° F đến 140 ° F) hoặc rộng hơn

Nhiệt độ lưu trữ: Thông thường -40 ° C đến +85 ° C (-40 ° F đến 185 ° F)

Độ ẩm: Đáp ứng các yêu cầu về môi trường công nghiệp (ví dụ: 5% đến 95% không áp dụng)

Xếp hạng bảo vệ: Được thiết kế để cài đặt trong bao vây Mark VI, cung cấp IP20 hoặc bảo vệ tương đương
