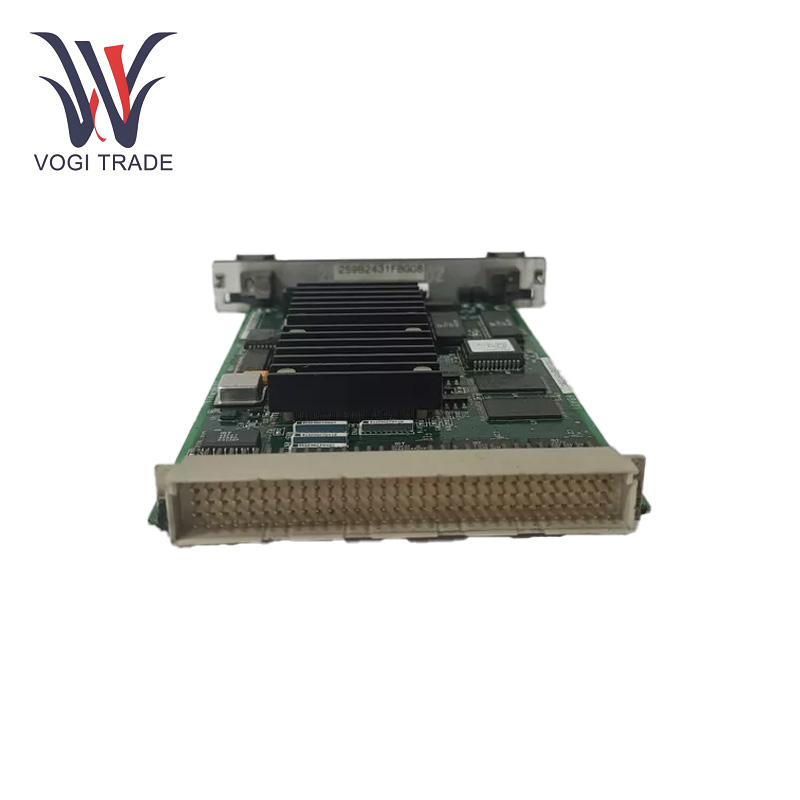

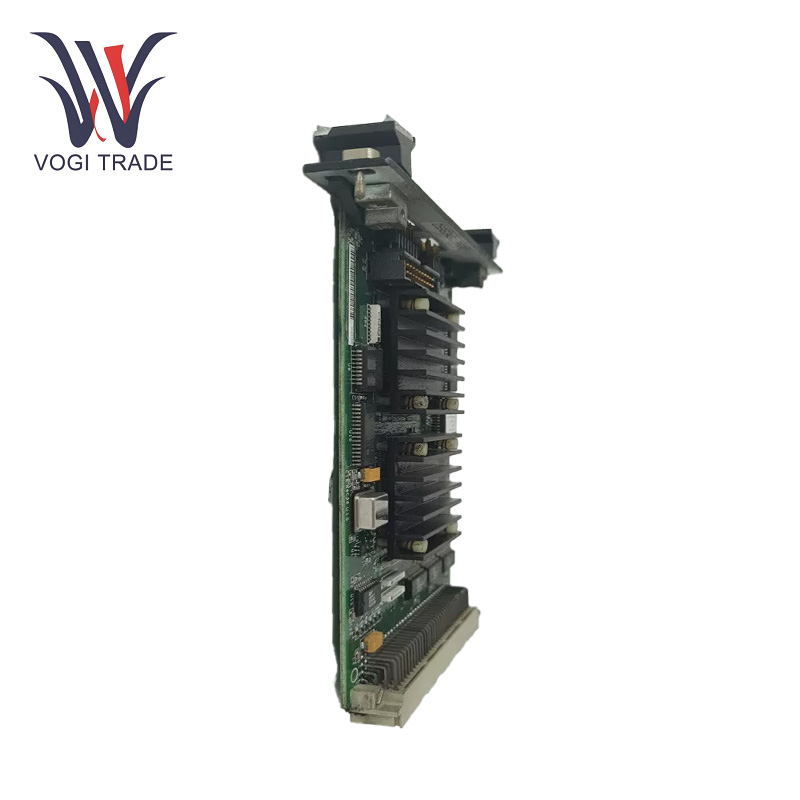

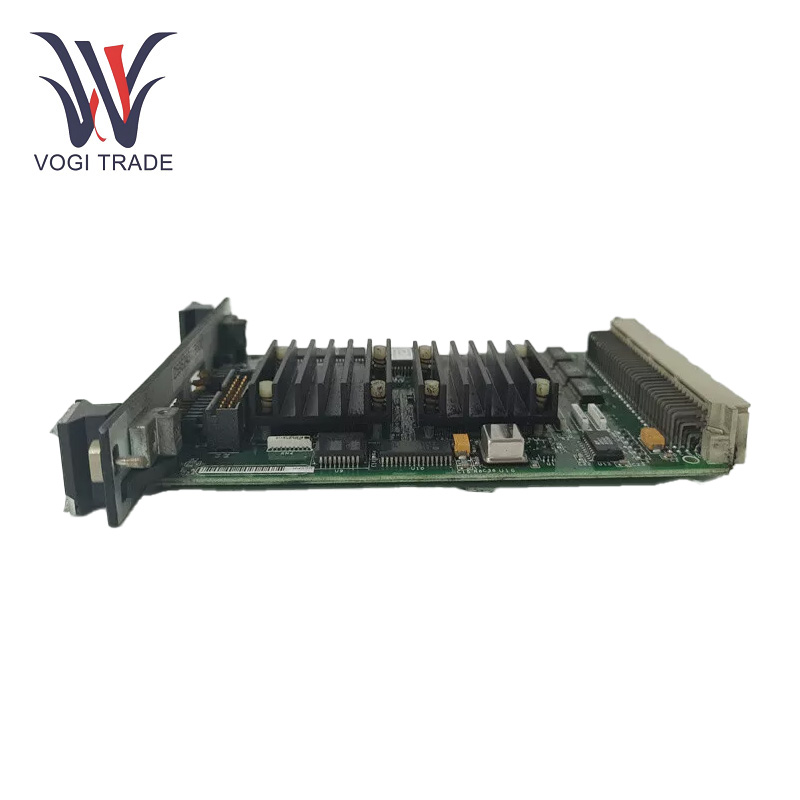

GE IS200DSPXH1DBC

Thông số vận hành

Tốc độ xử lý: 60 MHz.

Ký ức: RAM 248 kb, bộ nhớ flash 512 kb.

Giao diện: 1 đầu nối bảng nối đa năng, 1 đầu nối chốt dọc, 1 cổng giám sát kỹ thuật , cổng mô phỏng DSP.

Đèn LED: 2.

tụ điện: 42.

Mạch logic: Thiết bị bao gồm mạch tích hợp dành riêng cho ứng dụng.

Lớp phủ: Lớp phủ phù hợp.

Phạm vi nhiệt độ hoạt động: -20°C đến 70°C.

Tính năng sản phẩm

Công suất xử lý tín hiệu tốc độ cao:GE IS200DSPXH1DBC đi kèm bộ xử lý tín hiệu số 60 MHz. Lõi bộ xử lý là bộ xử lý tốc độ cao cho phép bo mạch thực hiện xử lý nhanh nhiều tín hiệu số phức tạp, thực hiện các hoạt động điều khiển tốc độ cao và độ chính xác cao và đặc biệt quan trọng đối với các ứng dụng yêu cầu xử lý thời gian thực và tốc độ cao. điều khiển chính xác.

Khả năng lập trình và tùy chỉnh: GE IS200DSPXH1DBC có hỗ trợ lập trình và cấu hình. Bạn có thể lập trình logic điều khiển theo yêu cầu cụ thể của người dùng thông qua cổng đầu vào để có thể đạt được hiệu ứng điều khiển và chức năng tùy chỉnh. Bản chất có khả năng thích ứng cao mang lại cho bo mạch khả năng đáp ứng nhiều yêu cầu kiểm soát trên nhiều ứng dụng công nghiệp khác nhau.

Vgiao diện và khả năng đa dạng: GE IS200DSPXH1DBC có nhiều đầu nối I/O (đầu nối bảng nối đa năng, đầu nối chốt dọc, cổng giám sát kỹ thuật, v.v; cổng mô phỏng DSP). Những bộ điều hợp này có khả năng kết nối và giao tiếp với nhiều loại cảm biến và bộ truyền động để thu thập dữ liệu và kiểm soát đầu ra.

Cài đặt

gắn kết: Đảm bảo cắt nguồn cho thiết bị liên quan sau khi lắp đặt thiết bị và xác minh rằng sự căn chỉnh của bảng mạch in phù hợp với kích thước chính xác của giá đỡ hoặc khu vực lắp ráp. Sử dụng các công cụ thích hợp và làm việc trên bàn chống tĩnh điện vì bo mạch nhạy cảm với tĩnh điện.

rắc rốichuyến đi chơi

Không phải nguồn: Để kiểm tra xem mạch cấp nguồn có ở tình trạng hoạt động hay không, hãy kiểm tra xem cáp nguồn có được lắp đặt đúng cách hay không và cầu chì trên bo mạch có bị đứt hay không. Trong trường hợp cầu chì bị đứt, cầu chì phải được thay thế bằng cầu chì mới có cùng thông số kỹ thuật sau khi xác định và loại bỏ nguyên nhân gây đứt cầu chì.

Lỗi truyền tín hiệu: Kiểm tra xem các đầu nối giao diện có bị lỏng hoặc bị ăn mòn hay không. Nếu vậy, hãy làm sạch hoặc thay thế các đầu nối. Ngoài ra, cần kiểm tra cấu hình các tham số truyền tín hiệu và đảm bảo rằng chúng tương thích với các thiết bị được kết nối với bo mạch.

Trạng thái lỗi/Đèn LED lỗi: Kiểm tra xem đèn LED "Trạng thái" hoặc "Lỗi" có ở trạng thái bất thường hay không, sau đó tham khảo hướng dẫn sử dụng để biết giải thích về ý nghĩa chỉ báo/mã lỗi tương ứng. Điều này có thể là do trục trặc phần cứng của chính bo mạch hoặc phần cứng bên ngoài được kết nối. Đặt lại bo mạch hoặc rút phích cắm và kết nối lại thiết bị bên ngoài và xem liệu điều đó có giúp ích gì không.

Phạm vi ứng dụng

Công nghiệp phát điện : Trong ngành sản xuất điện, GE IS200DSPXH1DBC là mô-đun giao diện thuận lợi để điều khiển kích thích máy phát điện trong các nhà máy điện. Nó hỗ trợ duy trì dòng điện kích thích của máy phát điện, ổn định điện áp và tần số cung cấp của máy phát điện, đồng thời tối đa hóa hiệu suất và độ tin cậy của việc phát điện.

Công nghiệp sản xuất:Để điều khiển các thiết bị tự động khác nhau trên dây chuyền sản xuất, chẳng hạn như trong cánh tay robot và hệ thống băng tải, nó có thể điều khiển chuyển động và vận hành của thiết bị một cách chính xác, nâng cao hiệu quả sản xuất và chất lượng sản phẩm, đồng thời hiện thực hóa quy trình sản xuất thông minh.

Ngành công nghiệp dầu khí: Trong quá trình sản xuất thăm dò dầu khí, GE IS200DSPXH1DBC có thể được sử dụng tại máy bơm dầu, máy nén khí và các hệ thống điều khiển thiết bị khác. Được sử dụng để giám sát và kiểm soát trạng thái hoạt động của thiết bị theo thời gian thực, tối ưu hóa quy trình sản xuất, mang lại sự vận hành an toàn và hiệu quả cho quá trình sản xuất dầu khí.
