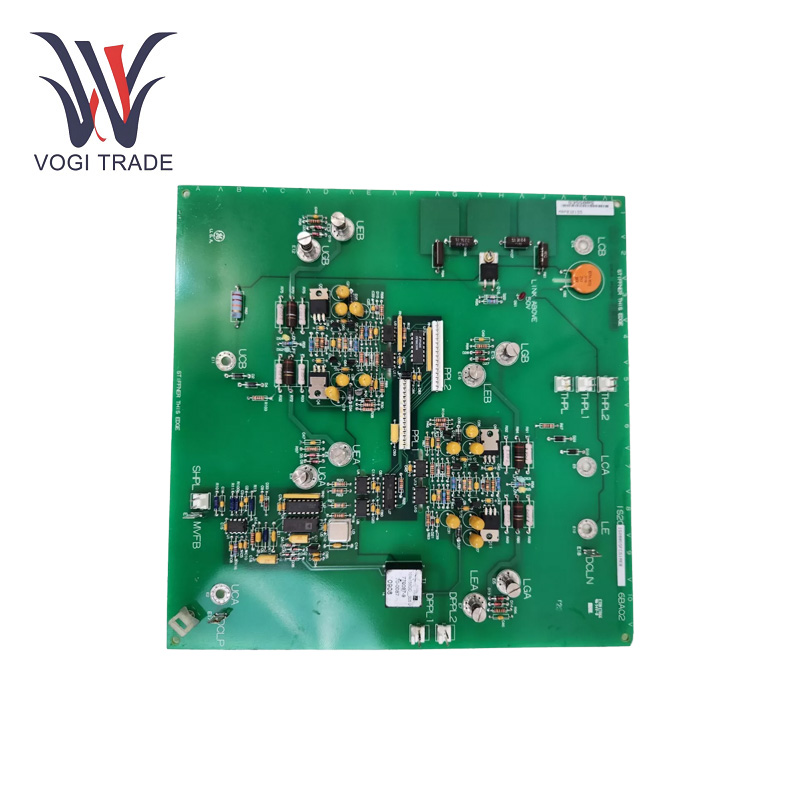

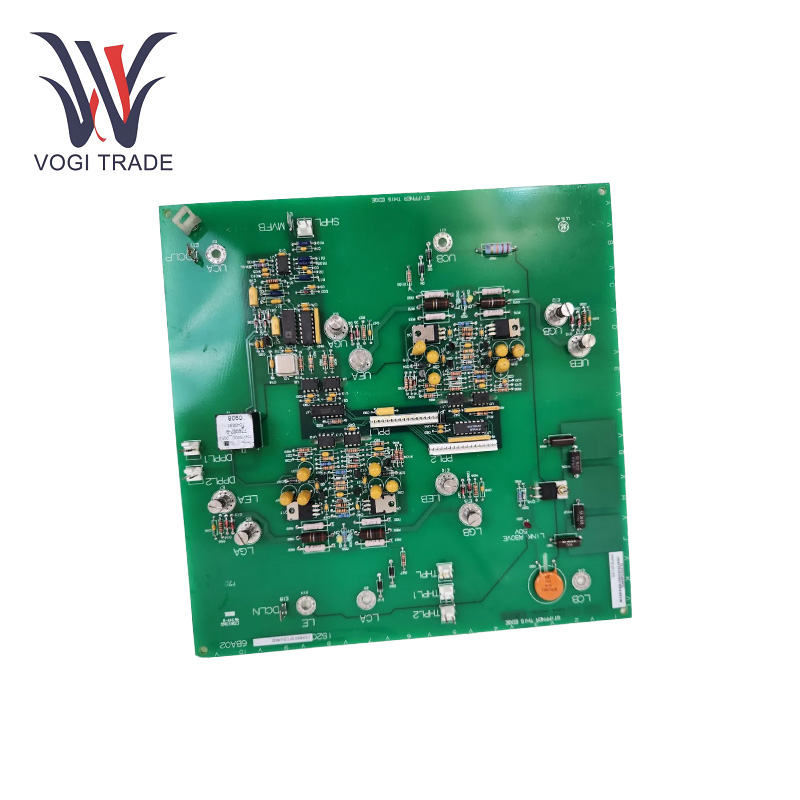

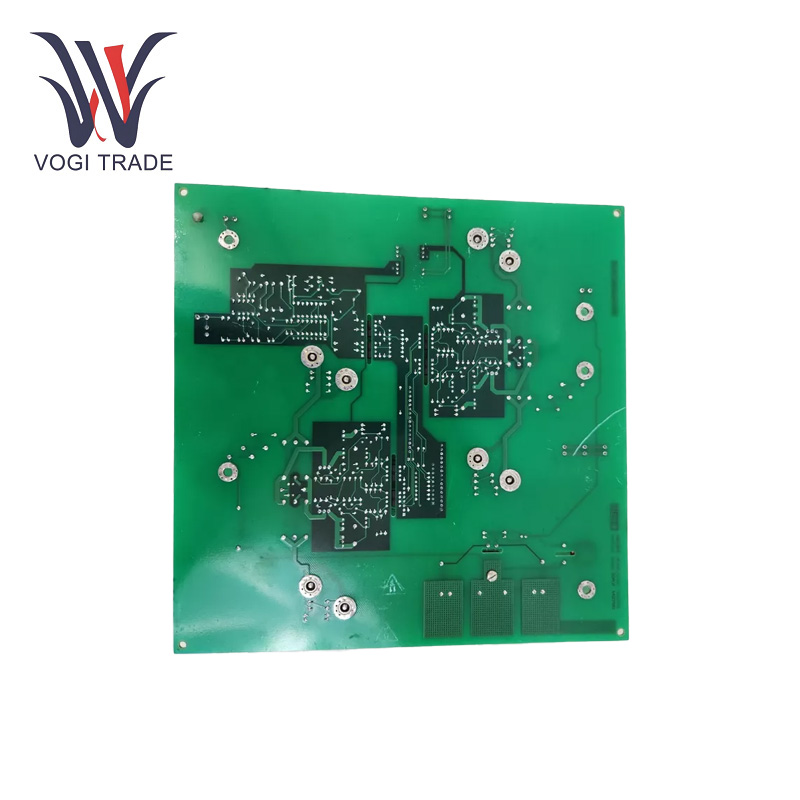

GE IS200DSFCG1AEB

Điện áp làm việc: 18 - 36V DC.

Các loại tín hiệu đầu vào: 5V và 10V DC từ tất cả các loại máy phát.

Các loại tín hiệu đầu ra: 0 – 20 mA và đầu ra dòng điện analog 0 – 200 mA.

Công suất thiết bị đầu cuối: 3,0mm2.

Bước vít tối thiểu: 5,08 mm (0,2 inch).

giao diện Ethernet- Giao diện truyền thông.

Phạm vi nhiệt độ hoạt động: 0°C đến 65°C.

Tính năng sản phẩm

Một số Signal Xử lý: Để xử lý các tín hiệu khác nhau, GE IS200DSFCG1AEB là phù hợp. Nó có thể nhận điện áp đầu vào từ bus và máy phát thông qua hai máy biến thế tiềm năng (PT) tích hợp. Đồng thời, nó có thể xử lý đầu vào tín hiệu tốc độ có điều kiện của các gói I/O (là chìa khóa để giám sát và kiểm soát chính xác các thông số liên quan đến tốc độ của hệ thống tuabin).

Thiết kế bảo vệ dự phòng: Bo mạch được thiết kế với khả năng bảo vệ dự phòng trong hệ thống điều khiển Mark VIe hoặc Mark VleS. Nó hoàn thành việc bảo vệ dự phòng cùng với PPRO hoặc YPRO bằng cách kết nối với bảng chuyển tiếp. Nó cung cấp sự dự phòng trong thiết kế của toàn bộ hệ thống điều khiển và đảm bảo độ tin cậy và an toàn của nó, sao cho hệ thống vẫn có thể hoạt động chính xác sau khi lớp bảo vệ chính bị hỏng.

Tính năng I/O Analog đa chức năng: Nó có khả năng chấp nhận các dạng tín hiệu đầu vào và đầu ra tương tự khác nhau. Đối với đầu vào analog, nó hỗ trợ các bộ phát hai dây, ba dây và bốn dây cũng như các bộ phát được cấp nguồn bên ngoài và điện áp đầu vào là 5V và 10V DC. Nó có các tùy chọn đầu ra dòng điện 0 - 20 mA và 0 - 200 mA cho đầu ra analog có thể đáp ứng nhu cầu truyền tín hiệu và điều khiển tín hiệu analog trong lĩnh vực công nghiệp.

Cài đặt

Lắp đặt đường ray DIN: GE IS200DSFCG1AEB là giá đỡ tấm kim loại có thể được lắp đặt trên thanh ray  DIN. Đảm bảo rằng thanh ray DIN được cố định và nối đất đúng cách. Tiếp theo, lắp giá đỡ tấm kim loại lên trên thanh ray DIN và trượt nó cho đến khi nó khớp vào chế độ chốt.

Khắc phục sự cố

Lỗi đầu vào tín hiệu: Kiểm tra xem dây kết nối có bị lỏng, đứt hoặc chập mạch trong trường hợp tín hiệu tốc độ hoặc điện áp đầu vào bất thường hay không. Kiểm tra trạng thái của các cảm biến và PT đưa ra tín hiệu đầu vào.

Tín hiệu đầu ra bất thường: Tín hiệu đầu ra analog trống hoặc dao động; cố gắng phát hiện kết nối đầu ra của cáp và thiết bị được kết nối vẫn bình thường. Đảm bảo rằng cài đặt cấu hình tín hiệu đầu ra trên bo mạch là chính xác.

Vấn đề giao tiếp: Xác minh kết nối cáp phù hợp: Trong trường hợp có lỗi giao tiếp giữa GE IS200DSFCG1AEB và các thiết bị khác trong hệ thống điều khiển, hãy kiểm tra kết nối cáp Ethernet để xác định xem chúng có được cắm chắc chắn hay không và chúng có bị hỏng hay không. Đảm bảo các thông số giao tiếp của bo mạch và các thiết bị được kết nối (địa chỉ IP / mặt nạ mạng con / cổng) khớp nhau. Nếu không thể giải quyết được lỗi giao tiếp bằng các phương pháp trên, nguyên nhân chủ yếu là do có lỗi trong giao diện giao tiếp hoặc phần mềm của bo mạch, cần phải thực hiện thêm việc gỡ lỗi và khắc phục sự cố.

Phạm vi ứng dụng

Hệ thống phát điện tuabin khí: GE IS200DSFCG1AEB giám sát tốc độ và điện áp của tuabin khí, v.v. Nó chịu trách nhiệm vận hành ổn định các tuabin khí và tối ưu hóa hiệu suất phát điện, đồng thời là sự đảm bảo quan trọng cho sự an toàn và độ tin cậy của toàn bộ quá trình phát điện.

Giám sát tuabin hơi: GE IS200DSFCG1AEB được sử dụng trong các bộ tua bin hơi nước để xử lý tín hiệu tốc độ và điện áp đầu vào, đồng thời liên quan đến việc điều chỉnh tua bin hơi nước và bảo vệ tua bin hơi nước. Nó đóng vai trò như một hệ thống quan trọng để kiểm soát chính xác tốc độ quay của tua bin hơi nước và theo dõi trạng thái điện áp, từ đó đảm bảo tua bin hơi nước hoạt động bình thường và ổn định trong các nhà máy điện.

Hệ thống tự động hóa công nghiệp: Cho dù xử lý tín hiệu để điều khiển hay bảo vệ trong quy trình sản xuất tự động, những tín hiệu này có thể được gửi theo cấu trúc tín hiệu rời rạc bất cứ khi nào cần kiểm soát chính xác một phần tử. Nó phối hợp các thành phần khác để cho phép tự động hóa và thông minh hóa sản xuất, dẫn đến nâng cao hiệu quả sản xuất và chất lượng sản phẩm tốt hơn.
