GE IS200BPIBG1AEB

Thông số vận hành

Chức năng Từ viết tắt / Viết tắt: BPIB.

Phản hồi điện áp liên kết DC Phạm vi VCO: 0–20 MHz.

Đầu vào nguồn: 17,7 VAC và 5 VDC.

Ổ đĩa IGBTer, IN Power, 5 VDC MAX bị cô lập= 500mA.

Nhiệt độkỷ nguyên Phạm vi hoạt động: O°C đến 60°C.

Phạm vi nhiệt độ lưu trữ: -40°C ~ 85°C.

Phạm vi độ ẩm: 5% đến 95%.

Tính năng sản phẩm

Ghi lại và báo cáo lỗi: GE IS200BPIBG1AEB cũng có thể ghi lại các lỗi do bảng điều khiển cổng phát hiện. Nó cũng cảnh báo các đơn vị xử lý liên quan về thông tin lỗi. Mỗi giai đoạn, nó cũng có chức năng kiểm soát lỗi trình điều khiển cổng và chốt cổng. Các lỗi được chốt liên quan đến mạch điều khiển sẽ được báo cáo trên đường lỗi pha P có IGBT liền kề được bật.

CổngTài xế: IS200BPIBG1AEB được trang bị nguồn 5 VDC cách ly để truyền tín hiệu logic đến hoặc từ bảng điều khiển cổng được kết nối. Điện áp tách biệt này được lấy từ nguồn cấp 17,7 VAC, cho phép tăng độ ổn định truyền tín hiệu và khả năng chống nhiễu.

Cài đặt

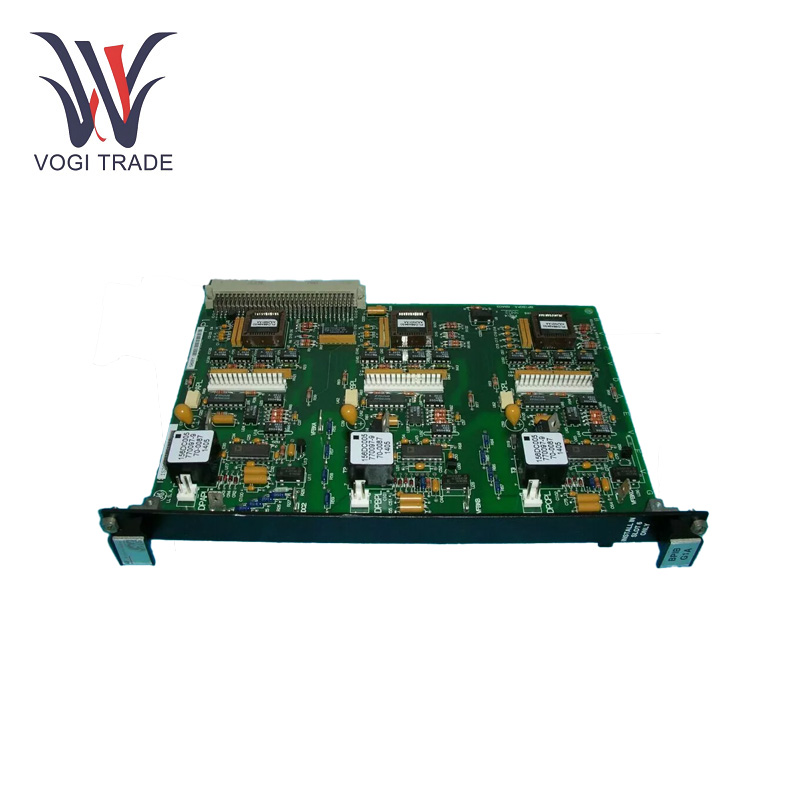

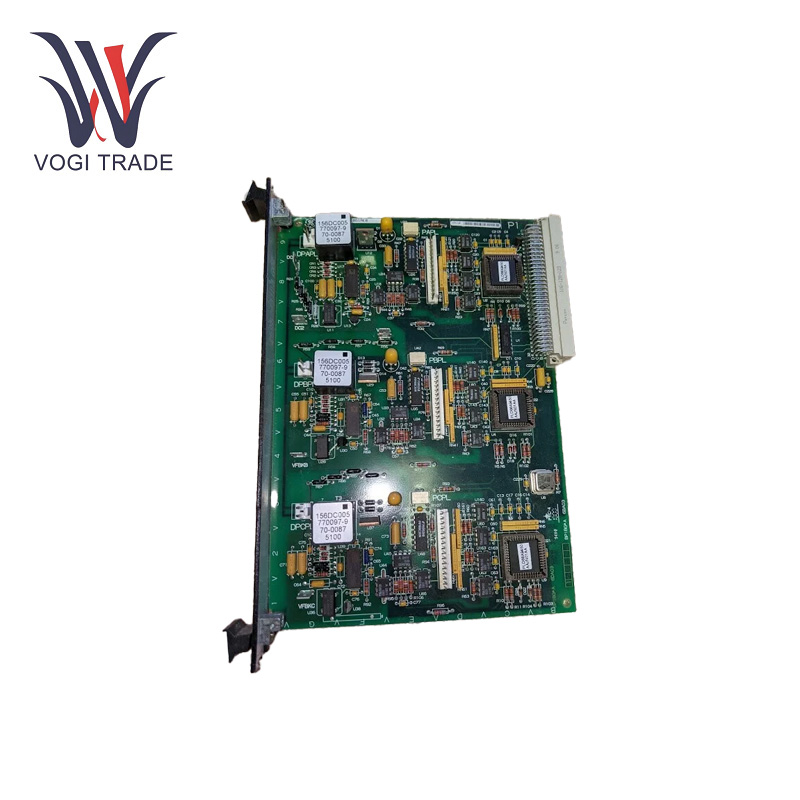

GE IS200BPIBG1AEB là loại giá đỡ loại VME. Đầu nối P1 ở cạnh sau của bo mạch giúp kết nối nó vào  rack. Một tấm mặt trước hẹp giữ các kẹp để giữ bảng đúng vị trí trong giá đỡ VME. Bo mạch này cũng có sáu đầu nối phích cắm để kết nối với các bo mạch IGBT khác nhau, cũng như năm đầu nối cắm phía sau tấm mặt trước để cảm nhận tín hiệu cho pha A, pha B, pha C, liên kết DC dương và liên kết DC âm.

Khắc phục sự cố

Không có tín hiệu đầu ra: Nếu không có tín hiệu đầu ra từ GE IS200BPIBG1AEB thì bước đầu tiên chúng ta cần thực hiện là kiểm tra đầu nối P1 kết nối một phần của IS200BPIBG1AEB với phần khác xem nó đã được cắm đúng cách và không bị mất hoặc hư hỏng. Tiếp theo, hãy kiểm tra xem nguồn điện có xuất ra điện áp thích hợp hay không. Nếu nguồn điện và kết nối bình thường thì mạch điều hòa tín hiệu bên trong có thể đã bị lỗi tại thời điểm này và bo mạch cần được thợ chuyên nghiệp thay thế hoặc sửa chữa.

Một số vấn đề trong đó Nguyên nhân không được xác định rõ ràng- Kiểm tra xem bảng điều khiển cổng kèm theo có hoạt động hay không; nếu bo mạch hiển thị chỉ báo lỗi mà không có lý do rõ ràng NABER_NOTIFICATION GE IS200BPIBG1AEB -- Các bo mạch Gate Driver đôi khi có thể khiến IS200BPIBG1AEB bị lỗi. Đồng thời xác minh các thiết bị EPLD  trên bảng. Tuy nhiên, nếu có vấn đề trong quá trình lập trình  EPLD hoặc vận hành EPLD thì các dấu hiệu lỗi không phù hợp cũng có thể xuất hiện.

Quá nóng: Trong trường hợp GE IS200BPIBG1AEB quá nóng, trước tiên hãy kiểm tra khả năng tản nhiệt tốt và không có tắc nghẽn trong môi trường thông gió xung quanh bo mạch. Sau đó, hãy xem điện áp nguồn có ổn định không.

Phạm vi ứng dụng

GE IS200BPIBG1AEB được triển khai phổ biến nhất trong điều khiển tuabin khí, đặc biệt là trong các hệ thống như Mark VI. Bo mạch điều khiển bộ truyền động IGBT của tuabin khí, điều này đặc biệt quan trọng đối với quá trình khởi động tuabin khí và có tác dụng nâng cao hiệu suất cũng như độ tin cậy của hệ thống phát điện tuabin khí.

Hệ thống tuabin hơi: Nó cũng có thể áp dụng cho các hệ thống điều khiển tua bin hơi nước. IS200BPIBG1AEB trong tua bin hơi nước được sử dụng để điều hòa tín hiệu và giám sát lỗi của cầu truyền động IGBT, điều khiển hoạt động của tua bin hơi nước bằng cách tối ưu hóa hiệu suất của nó thông qua điều khiển tốc độ và công suất.

Cụm dẫn động tự động tuabin gió: GE IS200BPIBG1AEB là một phần của dòng Mark VI có ứng dụng trong cụm truyền động tự động tuabin gió. Nó tham gia vào việc kiểm soát và quản lý các hệ thống truyền động và chuyển đổi năng lượng của tuabin gió, đảm bảo các tuabin gió vận hành trơn tru và phát điện hiệu quả.
