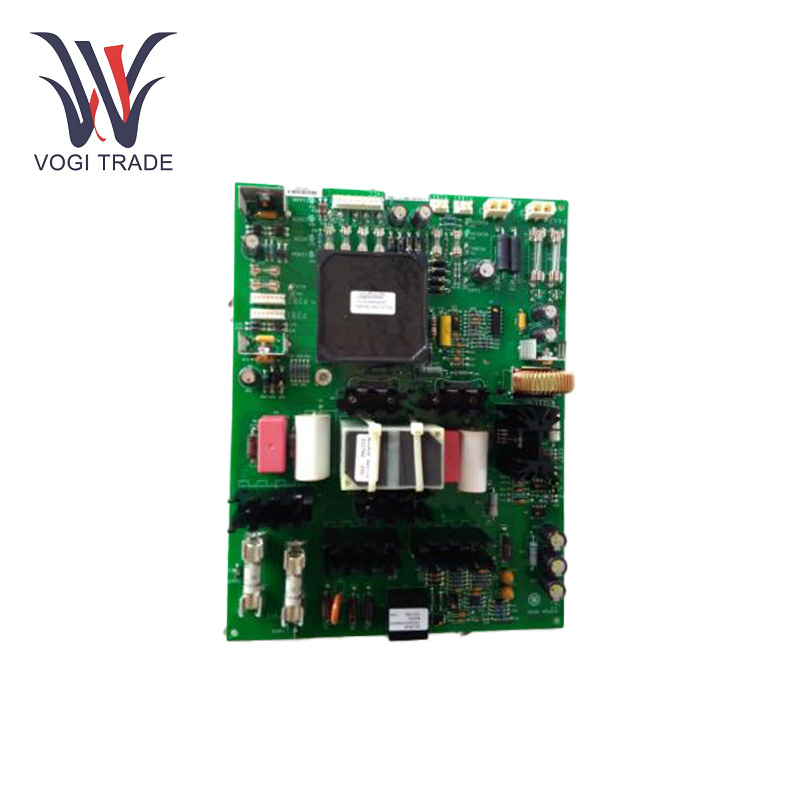

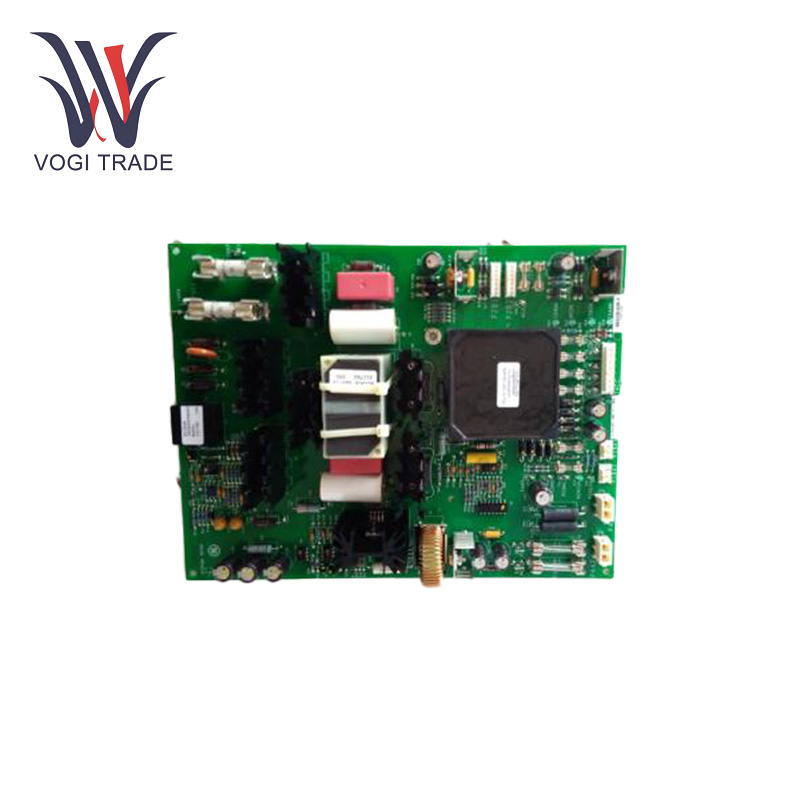

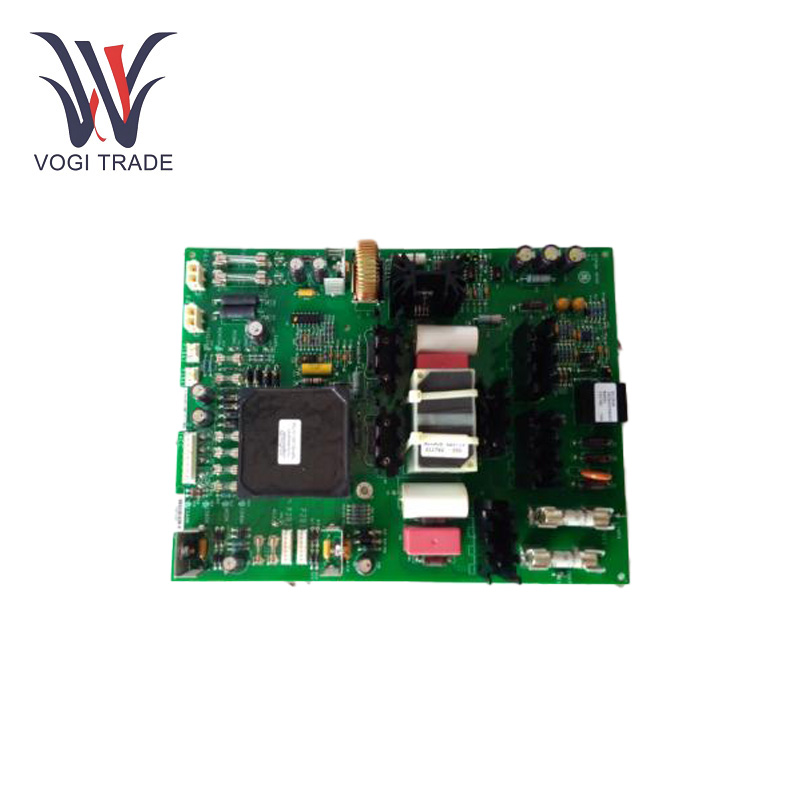

GE IS200BPIAG1AEB

Thông số hoạt động

Pđiện áp cung cấp: 5V DC

Độ nhạy đầu vào và đầu ra: Xử lý bộ điều khiển cổng, tín hiệu lỗi shunt và dữ liệu ứng dụng từ bảng BPIA

Phạm vi nhiệt độ hoạt động: -15°C đến +55°C

Cấp độ bảo vệ: Bảo vệ cấp công nghiệp; nhạy cảm với tĩnh điện, yêu cầu xử lý cẩn thận

Đầu nối: Các đầu nối khác nhau dành cho kết nối tín hiệu và pha, bao gồm 6 đầu nối chốt dọc dạng đực và đầu nối đâm cho liên kết DC và tín hiệu cảm biến pha

Các tính năng bổ sung: Bao gồm bộ nhớ 1024-bit, các linh kiện điện tử khác nhau như bóng bán dẫn và điện trở

Tính năng sản phẩm

Giao diện hệ thống: Thẻ hoạt động như một cầu nối giữa LOẠI BPIA/BPIB được kết nối với Bộ truyền động Chuỗi Đổi mới đồng thời cung cấp khả năng liên lạc và giải quyết các nhu cầu của tuabin.

Xử lý tín hiệu:  GE IS200BPIAG1AEB quản lý tín hiệu truyền động cổng, tín hiệu lỗi song song và dữ liệu ứng dụng đến và đi từ bo mạch BPIA.

Vào/ra: Bảng mạch cung cấp các tín hiệu cảm biến pha, tín hiệu dương và âm của liên kết DC. Nó hoạt động trên các tín hiệu điện áp, tín hiệu dòng điện, tín hiệu lỗi và nhiều tín hiệu khác tương tự.

Đầu nối:Sáu đầu nối chân cắm đực dành cho kết nối pha A, B và C IGBT. Đầu nối năm đầu cắm để cảm nhận tín hiệu pha A, B, C và liên kết DC (+), (-).

Thiết bị bộ nhớ 1024-bit: GE IS200BPIAG1AEB cũng có thiết bị bộ nhớ nối tiếp 1024-bit lưu trữ thông tin sửa đổi và ID bo mạch. Điều này hỗ trợ việc bảo trì và khắc phục sự cố để nhận dạng thẻ.

Kết nối chínhr: Bo mạch kết nối với giá đỡ VME bằng đầu nối này.

Các đầu nối khác: Ngoài ra, GE IS200BPIAG1AEB có tổng cộng bảy đầu nối trên bo mạch bao gồm bộ truyền động cổng và các chân tín hiệu cảm biến.

Thành phần chính: Thẻ này có ba máy biến áp, sáu bóng bán dẫn  và chín mảng mạng điện trở, tạo thành các chức năng xử lý tín hiệu và điều khiển hệ thống.

Tĩnh điện: GE IS200BPIAG1AEB là bo mạch nhạy cảm với tĩnh điện, có thể bị hỏng do phóng tĩnh điện (ESD) và do đó cần được xử lý cẩn thận. Vì vậy, cần phải nối đất tốt và xử lý các biện pháp phòng ngừa trong quá trình lắp đặt và bảo trì.

Bảo vệ công nghiệp:Hệ thống bảo vệ công nghiệp Bảo vệ công nghiệp được cấp bằng sáng chế chuyên dùng để điều khiển tua-bin trong các nhà máy phát điện.

Cài đặt

đi chậmt Khả năng tương thích: GE IS200BPIAG1AEB này thường được lắp đặt trong giá VME ở một khe được chỉ định cho giao diện giữa hệ thống CS3000 và các thiết bị khác.

Nhận dạng: Bảng mạch có một tấm mặt có nhãn và dấu ID để giúp việc lắp đặt dễ dàng hơn.

Phạm vi ứng dụng

Tự động hóa công nghiệp: GE IS200BPIAG1AEB được sử dụng trên quy mô lớn để điều khiển dây chuyền sản xuất trong các nhà máy. Nó có thể giám sát các chức năng của băng tải, cánh tay robot và công cụ gia công, nâng cao hiệu quả và chất lượng sản phẩm.

Phát điện: Các ứng dụng khả thi bao gồm điều khiển tua-bin máy phát điện, bộ điều chỉnh điện áp và nhà máy điện trong hệ thống cung cấp điện. Điều đó giúp đảm bảo việc phát điện và phân phối điện ổn định lên lưới điện.

Dầu mộtkhí đốt: Nó dẫn hướng máy bơm, máy nén và van trong nhà máy lọc dầu và trên giàn khoan. Nó có khả năng hoạt động trong các điều kiện khắc nghiệt, bao gồm môi trường áp suất cao và nguy hiểm, ăn mòn hoặc nổ.

Khắc phục sự cố

Đèn LED:Kiểm tra đèn LED IMOK để biết trạng thái hoạt động. Nếu đèn LED tắt hoặc nhấp nháy thì có thể có vấn đề về kết nối hoặc nguồn điện.

Tính toàn vẹn của kết nối: Đảm bảo tất cả các đầu nối, bao gồm cả đầu nối P1 và đầu nối đâm, đều chặt và không bị hỏng.

Nguồn điện: Đảm bảo bo mạch được cấp điện bằng nguồn điện DC 5V phù hợp.

Nóixác minh cuối cùng:Xác minh SignalTraververse thông qua chẩn đoán để đảm bảo rằng việc truyền và nhận tín hiệu giữa hệ thống điều khiển và bộ truyền động là chính xác.

Kiểm tra trí nhớ: Xác minh 1024 bit bộ nhớthiết bị đang hoạt động chính xác. Các lỗi cần thay thế bo mạch thường được biểu thị bằng dữ liệu bị hỏng hoặc không thể truy cập được.

Yếu tố môi trường: Xác minh rằng bo mạch đang hoạt động trong điều kiện môi trường tối ưu, chẳng hạn như về nhiệt độ và độ ẩm.
