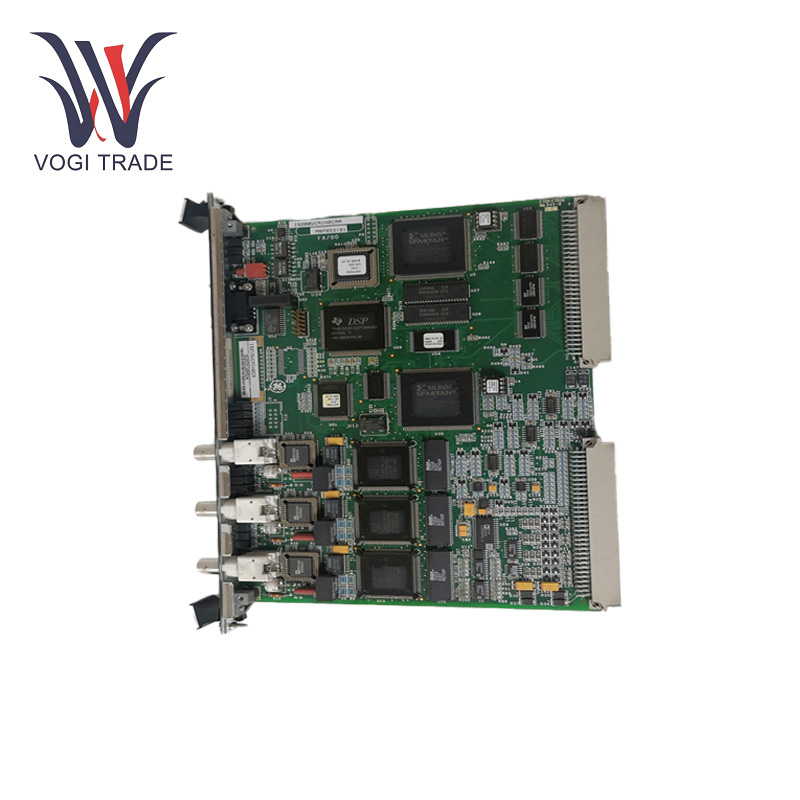

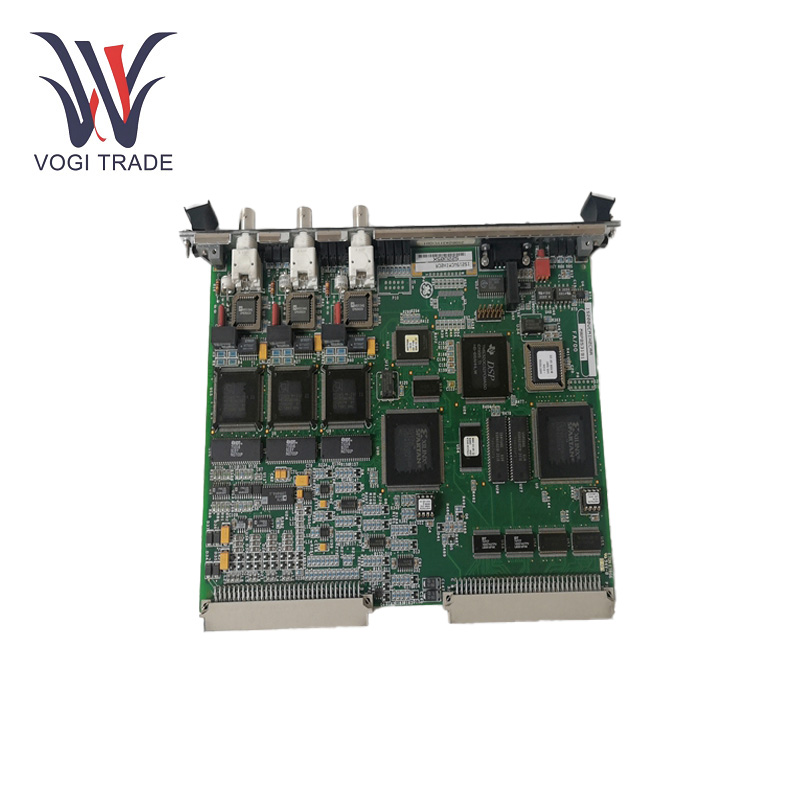

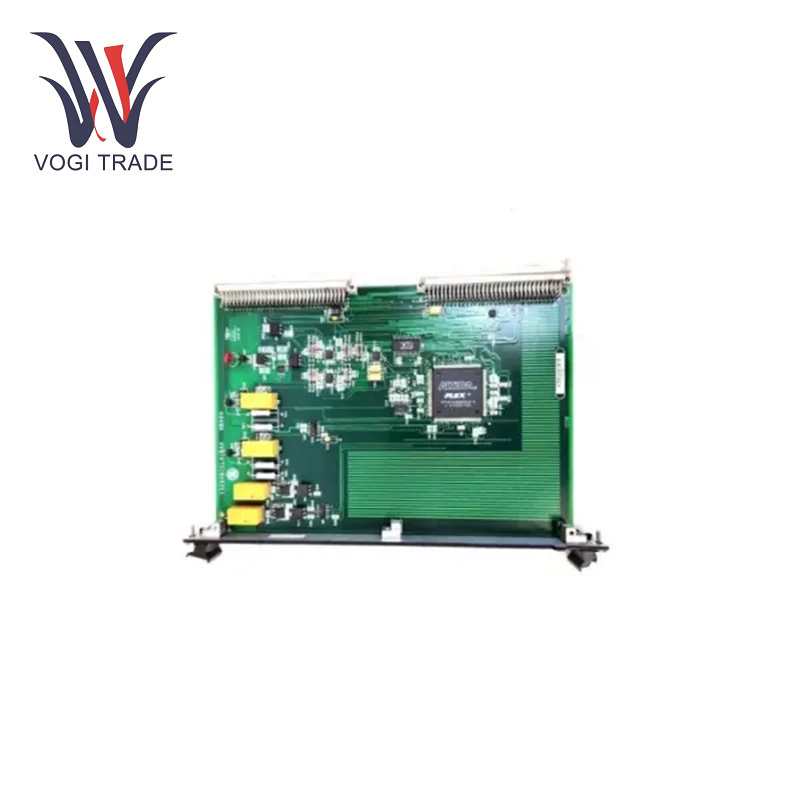

GE IS200BICLH1BBA

Thông số hoạt động

Điện áp cung cấp điện: IS200BICLH1BBA hoạt động bằng nguồn điện 5V DC.

Độ nhạy đầu vào và đầu ra: Bo mạch hỗ trợ cấu hình đầu vào và đầu ra linh hoạt, bao gồm tín hiệu điện áp (VIN) và 4-20 mA, cho phép tích hợp với nhiều thiết bị và hệ thống bên ngoài khác nhau.

Phạm vi nhiệt độ hoạt động: -20°C đến +60°C.

Cấp độ bảo vệ: IS200BICLH1BBA được thiết kế cho môi trường công nghiệp, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng điều khiển tuabin trong lĩnh vực sản xuất điện và công nghiệp.

Các thông số chi tiết khác: Bảng mạch có bốn rơle để quản lý tín hiệu điều khiển, cảnh báo hoặc các chức năng hệ thống khác. Nó cũng bao gồm một thiết bị bộ nhớ 1024-bit nối tiếp để duy trì ID bo mạch và thông tin sửa đổi.

Tính năng sản phẩm

Giao tiếp qua RS-232C: Thẻ hỗ trợ giao tiếp qua RS-232C. Nó cho phép trao đổi dữ liệu với các thiết bị bên ngoài như hệ thống truyền động, bộ điều khiển và hệ thống giám sát.

Giao diện của Drive Series Đổi mới:GE IS200BICLH1BBA hoạt động như một giao diện giữa Bảng giao diện cá tính cầu nối và Ổ đĩa chuỗi đổi mới, tạo điều kiện cho việc kiểm soát và giám sát liền mạch.

Cấu hình I/O linh hoạt: GE IS200BICLH1BBA có thể xử lý nhiều loại tín hiệu cũng như đầu vào điện áp (VIN) hoặc tín hiệu 4-20 mA. Điều này cũng cung cấp giao diện với nhiều thiết bị bên ngoài để điều khiển và giám sát hoạt động của tuabin.

Bốn rơle tích hợp:  Tín hiệu điều khiển có thể làm bật bóng đèn thường là Rơle tích hợp. của GE IS200BICLH1BBA. Trong ứng dụng điều khiển  tuabin, việc bao gồm các rơle giúp thẻ tăng thêm tính linh hoạt trong việc giao tiếp với các hệ thống bên ngoài.

10Thiết bị bộ nhớ 24-bit: Gắn trên thẻ là một thiết bị bộ nhớ 1024-bit nối tiếp dùng để lưu trữ thông tin quan trọng—chẳng hạn như ID của bo mạch và thông tin sửa đổi. Khả năng bộ nhớ của thẻ giúp bạn biết tình trạng hoạt động của thẻ và giải quyết các vấn đề với thẻ dễ dàng hơn.

Đầu vào cảm biến RTD: Bo mạch có bốn đầu vào cảm biến RTD (Bộ dò nhiệt độ điện trở), rất cần thiết cho quá trình giám sát và kiểm soát nhiệt độ, khiến chúng trở nên quan trọng đối với hoạt động của tua-bin.

Khối thiết bị đầu cuối: Thiết bị đầu cuối khối đầu cuối 24 điểm để nối dây tại hiện trường tạo điều kiện liên kết với các thiết bị/cảm biến bên ngoài cho các hoạt động đầu vào/đầu ra.

Tích hợp Mark VI gốc: Khả năng tương thích của GE IS200BICLH1BBA với hệ thống Mark VI mang đến sự tích hợp liền mạch vào hệ thống điều khiển tuabin Mark VI, đảm bảo GE IS200BICLH1BBA có thể hoạt động hài hòa với các thành phần Mark VI khác.

Hỗ trợ Simplex và TMR: Thẻ hỗ trợ cả cấu hình Simplex và TMR, cho phép đạt được nhiều mức độ dự phòng và độ tin cậy khác nhau trong hệ thống.

Cài đặt

Khả năng tương thích khe cắm:  GE IS200BICLH1BBA này được thiết kế để lắp vào Khe 5 của giá VME. Vị trí lắp đặt thẻ thích hợp vào đúng khe cắm.

Đầu nối thẻ: Card kết nối với bảng nối đa năng bằng hai đầu nối P1 và P2, cung cấp các kết nối cần thiết cho hệ thống điều khiển tuabin.

Tích hợp trình kết nối:  PIM này có một mặt trước trống có các kẹp, như được hiển thị, để gắn và lắp đặt, cùng với logo ge và số bo mạch.

Phạm vi ứng dụng

Tự động hóa công nghiệp: Nó thường được sử dụng trong các nhà máy để điều khiển dây chuyền sản xuất. Nó có thể điều khiển băng tải, cánh tay robot và các công cụ gia công nhanh chóng và chính xác hơn, nâng cao hiệu quả sản xuất và chất lượng sản phẩm. Ví dụ, trong trường hợp của một nhà máy lắp ráp điện tử, nó xử lý việc phối hợp, chẳng hạn như các cánh tay robot gắp và đặt với băng tải (để đưa các bộ phận vào đúng vị trí).

Phát điện: Việc sử dụng hệ thống điều khiển trong các nhà máy điện bao gồm máy phát tua bin, bộ điều chỉnh điện áp, hệ thống phân phối điện, v.v. Điều này giúp ổn định việc phát điện và phân phối lên lưới điện. Ví dụ, trong một nhà máy điện gió, nó có thể thay đổi góc quay của các cánh tuabin để đáp ứng với những thay đổi về tốc độ và hướng gió nhằm tối đa hóa sản lượng điện.

Ngành dầu khí: Nó quản lý máy bơm, máy nén và van trong các nhà máy lọc dầu và giàn khoan. Độ chắc chắn của nó cho phép nó hoạt động trong các điều kiện khắc nghiệt, chẳng hạn như áp suất cao, chất lỏng ăn mòn và môi trường dễ nổ, ngăn ngừa sự cố nghiêm trọng của máy móc quan trọng. Trên giàn khoan dầu ngoài khơi, nó kiểm soát dòng dầu thô và khí đốt vào đường ống; ngăn ngừa rò rỉ và giúp duy trì áp suất tối ưu.

Khắc phục sự cố

Đèn LED IMOK: Thẻ đi kèm với đèn LED IMOK cho biết trạng thái hoạt động của thẻ. Đèn LED cho phép người dùng nhanh chóng kiểm tra xem mọi thứ có ổn với thẻ hoặc có gì đó không hoạt động chính xác hay không, nhờ đó, việc khắc phục sự cố có thể dễ dàng hơn.
