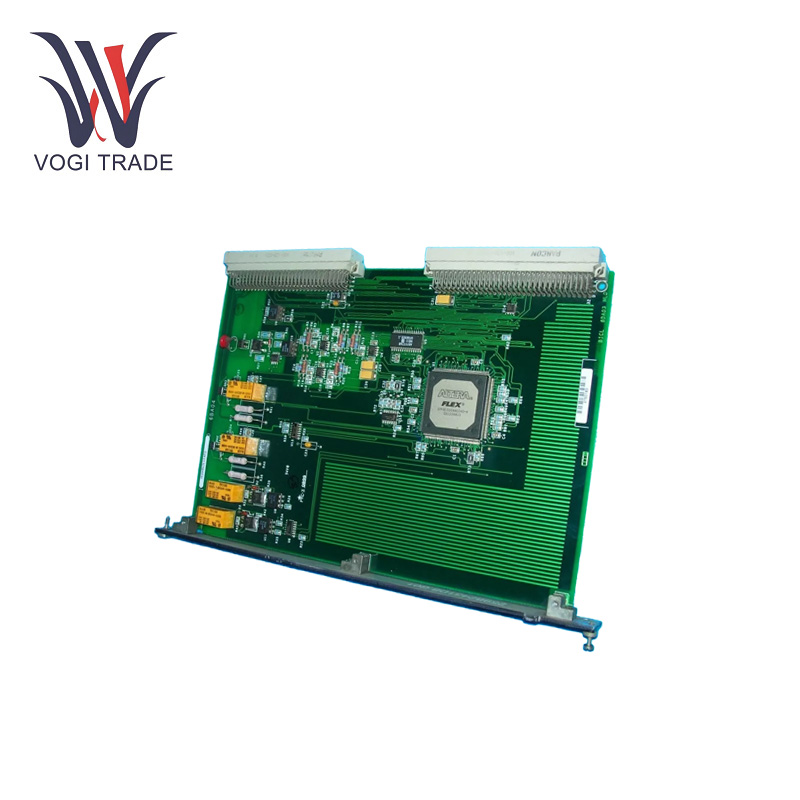

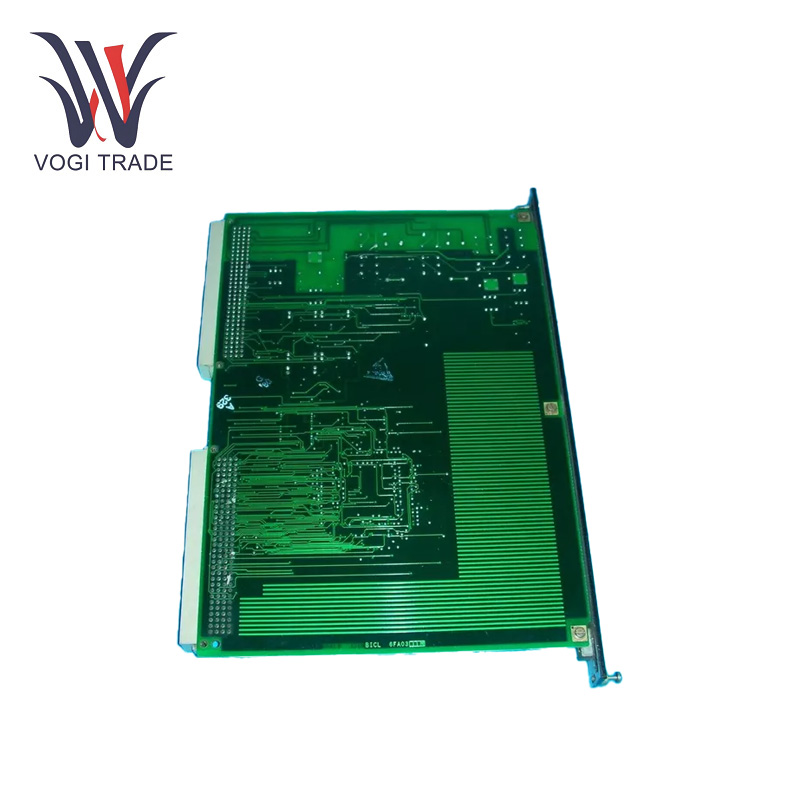

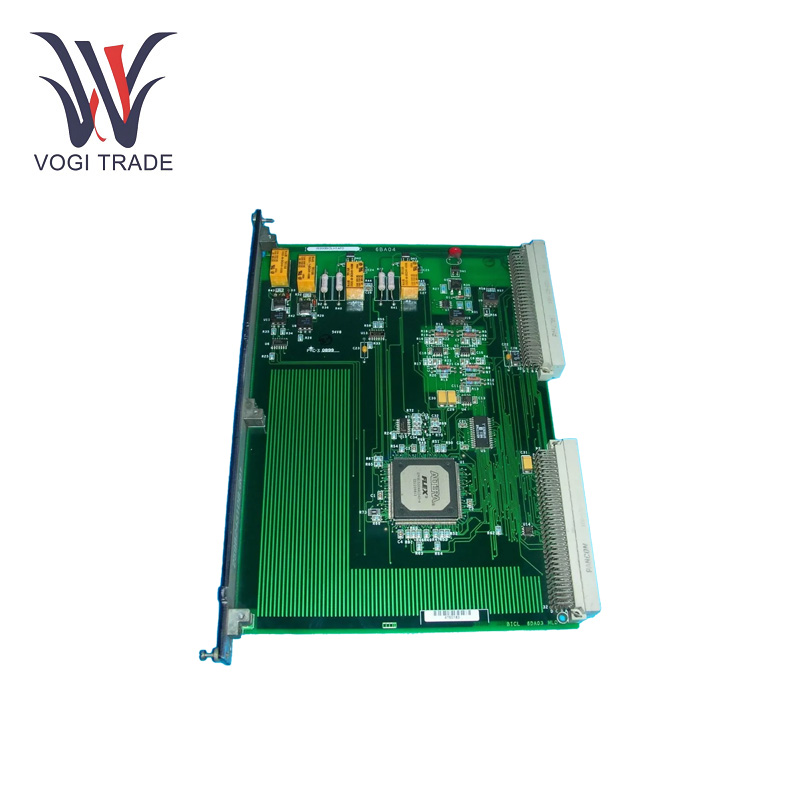

GE IS200BICH1AFD

Thông số hoạt động

Nguồn điện danh định: 24V DC

Dải điện áp hoạt động: 18 V DC đến 32 V DC

Mức tiêu thụ hiện tại: Thông thường 0,5 A ở 24 V DC (dòng điện có thể thay đổi tùy theo cấu hình)

Cổng giao tiếp:Giao tiếp Ethernet: Hỗ trợ các giao thức Profinet, Ethernet/IP và Modbus TCP để liên lạc tốc độ cao qua Ethernet.

Truyền thông nối tiếp: Cổng RS-232 và RS-485 để kết nối với các thiết bị cũ yêu cầu giao tiếp nối tiếp.

Xếp hạng Bảo vệ chống xâm nhập (IP): Điển hình là IP20 (thích hợp sử dụng trong nhà với vỏ bọc hoặc bảng điều khiển)

Tính năng sản phẩm

Cầu nối giao diện: GE IS200BICLH1AFD đóng vai trò là cầu nối quan trọng giữa PCB điều khiển chính của dòng ổ đĩa đổi mới và một số thành phần PCB giao diện cá tính cầu nối, đóng vai trò là cầu nối giữa chúng. Nó cho phép truyền tín hiệu điều khiển, tín hiệu phản hồi và dữ liệu giữa các bộ phận khác nhau của hệ thống, tạo điều kiện thuận lợi cho việc liên lạc và phối hợp hiệu quả.

Giám sát nhiệt độ: Bo mạch hỗ trợ giám sát nhiệt độ cầu và môi trường xung quanh. Hệ thống điều khiển có thể ngăn chặn tình trạng quá nhiệt từ xa bằng cách phát hiện nhiệt độ hệ thống và ước tính hiệu quả của các thiết bị điện tử.

Kiểm soát tốc độ PWM: GE IS200BICLH1AFD có thể giao tiếp với hệ thống điều khiển tốc độ được điều chế độ rộng xung, hệ thống này cũng có thể kiểm soát tốc độ của bất kỳ thiết bị nào được kết nối (nói chung là động cơ và máy phát điện) trong hệ thống tua bin khí hoặc tua bin hơi nước công nghiệp.

FaultXử lý chuỗi:  GE IS200BICLH1AFD có thể kết nối với các chuỗi lỗi của bảng điều khiển và hệ thống để hiển thị thông báo/cảnh báo lỗi. Vì vậy, người vận hành có thể giám sát hệ thống và xem các thông số quan trọng trong thời gian thực để có thể thực hiện các hành động khắc phục tiếp theo cho phù hợp.

Cài đặt

Khe cắm bảng nối đa năng: GE IS200BICLH1AFD được đặt trong một khe cụ thể (thường là khe 5) trong cụm ổ đĩa. Lắp bo mạch vào đúng khe cắm (để tránh kết nối sai và làm hỏng bo mạch).

Kết nối kết nối:Các đầu nối P1 và P2 trên tấm đế của bo mạch kết nối nó với giá loại VME. Việc lắp đặt các đầu nối này vào ổ cắm thích hợp trên giá đỡ sẽ mang lại phương tiện kết nối điện đáng tin cậy.

Biện pháp phòng ngừa chống tĩnh điện: Điều quan trọng là phải thực thi các biện pháp chống tĩnh điện trong khi lắp các bộ phận. Điều này có nghĩa là đeo dây nối đất để ngăn hiện tượng phóng tĩnh điện có thể làm hỏng các linh kiện điện tử nhạy cảm trên bo mạch.

Sử dụng tab đẩy: Phải nhấc tab đẩy ra trước khi người dùng cố gắng tháo bo mạch ra khỏi giá VME vì hành động đó là cần thiết để giải phóng các bộ phận thích hợp của bo mạch khỏi cụm.

Phạm vi ứng dụng

Hệ thống tuabin khí và hơi nước: Một thành phần của hệ thống điều khiển tuabin General Electric Mark VI, được phát triển để điều khiển, bảo vệ và giám sát các tuabin khí và hơi nước công nghiệp. Hệ thống bao gồm các giao diện và chức năng điều khiển cần thiết để vận hành an toàn và hiệu quả các tuabin này.

Ứng dụng: Trong nhiều tình huống tự động hóa công nghiệp cần điều khiển chính xác động cơ, máy phát điện hoặc các thiết bị điện tương tự, GE IS200BICLH1AFD có thể hoạt động như một giao diện và cung cấp các chức năng điều khiển cần thiết để vận hành đáng tin cậy.

Khắc phục sự cố

Sự cố về nguồn điện: Nếu bo mạch không hoạt động, hãy bắt đầu bằng cách kiểm tra các kết nối nguồn điện với bo mạch và mô-đun nguồn điện. Điện áp của nguồn điện phải nằm trong phạm vi chỉ định. Nếu điện áp bình thường thì bạn nên kiểm tra cầu chì bị đứt hoặc các bộ phận trong nguồn điện bị hỏng.

Sự cố truyền tín hiệu: Nếu có lỗi trong quá trình truyền tín hiệu, chẳng hạn như sự khác biệt với các giá trị dự kiến ​​hoặc thông báo lỗi, hãy kiểm tra xem các đầu nối và cáp có được dán đúng cách và không bị đứt hoặc chập mạch.

Lỗi giám sát nhiệt độ:  Nếu chức năng giám sát nhiệt độ hoạt động không bình thường, hãy kiểm tra các cảm biến nhiệt độ và các kết nối liên quan của chúng với bo mạch. Đảm bảo rằng thiết bị hoạt động bình thường và cảm biến nhiệt độ được hiệu chỉnh.

Các vấn đề về chuỗi lỗi: Nếu việc xử lý chuỗi lỗi không hoạt động như mong đợi, hãy kiểm tra các kết nối giữa bo mạch và thiết bị chuỗi lỗi hoặc thiết bị quản lý chuỗi lỗi. Kiểm tra xem các thông báo lỗi  có được truyền đi và hiển thị chính xác không.
