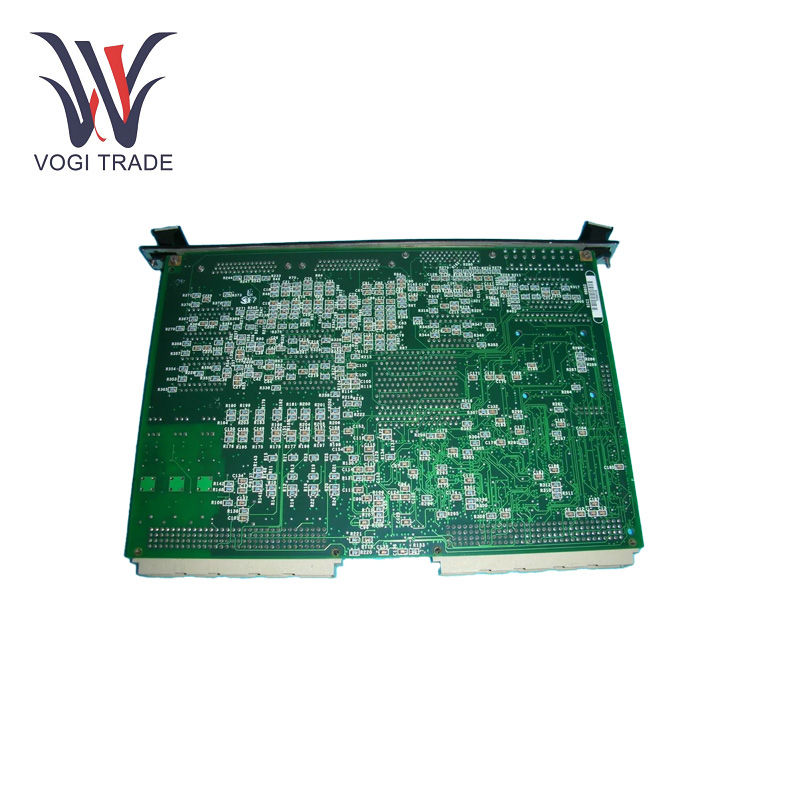

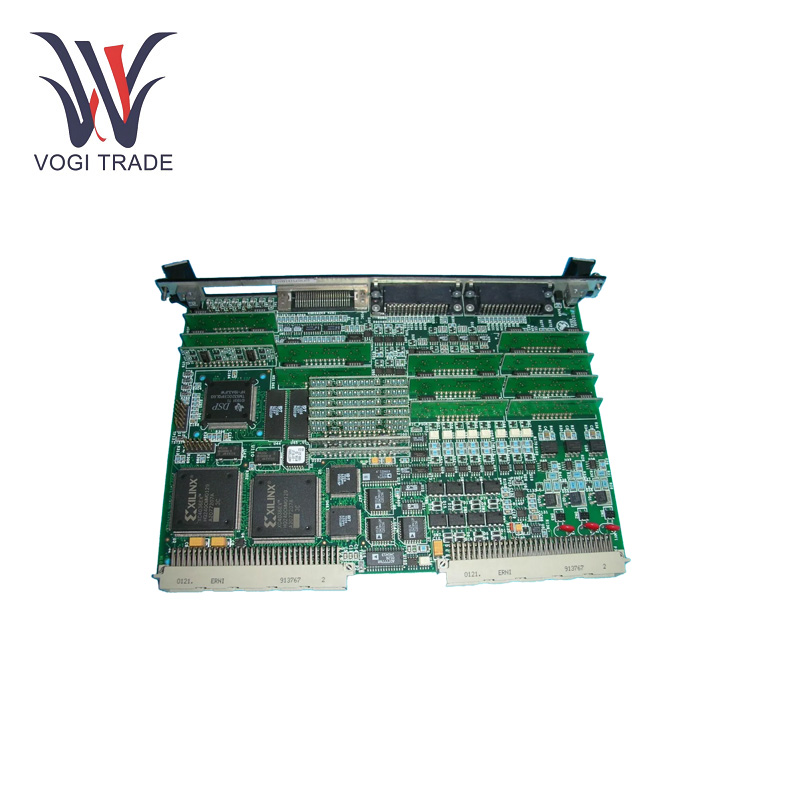

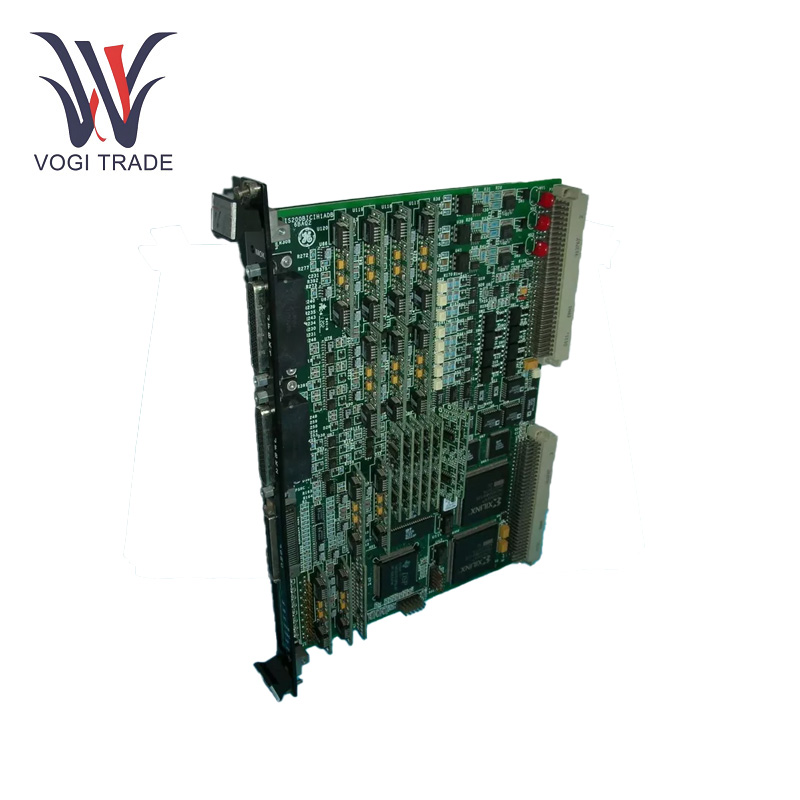

GE IS200BICIH1ADB

Thông số hoạt động

Nguồn điện danh định: 24V DC

Dải điện áp hoạt động: 18V đến 32V DC

Mức tiêu thụ hiện tại: Thông thường 0,5 A ở 24 V DC (thay đổi tùy theo cấu hình)

Các loại đầu vào và đầu ra: IS200BICIH1ADB hỗ trợ cả giao thức truyền thông nối tiếp và dựa trên Ethernet.

Truyền thông nối tiếp: Cổng giao tiếp RS-232 và RS-485.

Truyền thông Ethernet:Hỗ trợ giao tiếp Ethernet tốc độ cao để kết nối với các hệ thống hiện đại yêu cầu trao đổi dữ liệu theo thời gian thực. Các tiêu chuẩn giao tiếp được hỗ trợ bao gồm Modbus TCP, Profinet và Ethernet/IP.

Xếp hạng Bảo vệ chống xâm nhập (IP): Điển hình là IP20 (thích hợp sử dụng trong nhà, lắp đặt trong vỏ hoặc bảng điều khiển)

Tính năng sản phẩm

Kiểm soát giao diện: Bộ điều khiển giao diện điều khiển tuabin GE Mark VI là bộ điều khiển cầu nối giao diện cho hệ thống điều khiển tuabin GE Mark VI. Các đầu nối cáp trường bao gồm PF BK1, PF BK2 và PSRC để nhận và truyền tín hiệu phản hồi cũng như tín hiệu điều khiển cổng từ các bo mạch khác nhau.

Xử lý tín hiệu:GE IS200BICIH1ADB có đầu vào và đầu ra analog và kỹ thuật số, đồng thời có thể xử lý và chuyển đổi các loại tín hiệu khác nhau. DSPX-1000 có bộ xử lý tín hiệu kỹ thuật số có thể là bộ đồng xử lý cho bảng  DSPX gần đó, hai FPGA được sử dụng cho các chức năng logic, bộ định thời PLC cũng như các thanh ghi điều khiển và trạng thái.

Tích hợp bảng phụ: GE IS200BICIH1ADB có 19 bo mạch con riêng lẻ được hàn trên bề mặt của nó; bao gồm tám mô-đun dao động điều khiển điện áp kép DVA A và mười một bộ so sánh tương tự. Ví dụ: bảng DVA A cung cấp hai mạch VCO và đầu ra tương thích với chuỗi xung, trong khi bảng DVA B cung cấp VCF và VCA 2 cực.

Cài đặt

Hội đồng quản trịt: GE IS200BICIH1ADB là tùy chọn gắn bo mạch được thiết kế để lắp đặt vào giá bo mạch Dòng Đổi mới. Đầu nối bảng nối đa năng P1 và P2) giao tiếp với bảng bảng nối đa năng của cụm điều khiển CABP.

Cài đặt kết nối: Đầu nối PF BK1, đầu nối PF BK2, đầu nối PSRC và các đầu nối liên quan khác được lắp vào các khe hoặc cổng tương ứng theo nhãn hiệu và hướng dẫn.

Kết nối cáp: Sử dụng cáp tín hiệu đầu vào và đầu ra để kết nối đầu cuối của thiết bị theo sơ đồ nối dây và hướng dẫn kết nối trong hướng dẫn sử dụng sản phẩm. Đủ cáp đảm bảo kết nối chính xác để bạn không bị nhiễu tín hiệu và mất kết nối.

Phạm vi ứng dụng

Kiểm soát tuabin khí và hơi nước:GE IS200BICIH1ADB là một phần cơ bản của hệ thống điều khiển tuabin GE Mark VI được thiết kế rõ ràng để kiểm soát, bảo vệ và giám sát các hệ thống tuabin khí và hơi nước công nghiệp.

Công nghiệp phát điện: Trong ngành sản xuất điện, GE IS200BICIH1ADB được sử dụng rộng rãi trong các nhà máy điện tua bin khí và hơi nước để đảm bảo tua bin vận hành an toàn và hiệu quả cũng như sự ổn định của quá trình phát điện.

Khắc phục sự cố

Không có thông tin liên lạc hoặc dữ liệu bị mất:Đảm bảo tất cả các kết nối dây cũng như cáp nối tiếp và cáp Ethernet đều được cắm chắc chắn. Đảm bảo rằng cài đặt giao thức truyền thông (địa chỉ IP, tốc độ truyền, v.v.)  được cấu hình đúng cách. Thực hiện chẩn đoán mạng hoặc kiểm tra kết nối.

Truyền dữ liệu bị lỗi:Xem xét sự xuống cấp của cổng giao tiếp nối tiếp và/hoặc cổng Ethernet Tất cả các cáp cần được bảo vệ đúng cách để loại bỏ EMI. Nếu cần, hãy thay đổi cấu hình bo mạch bằng phần mềm ToolboxST.

Mô-đun không bật nguồn: Xác minh rằng điện áp nguồn nằm trong phạm vi yêu cầu (18 V đến 32 V DC). Kiểm tra hệ thống dây điện và đầu nối xem có bị hỏng hoặc lỏng kết nối không. Lắp cầu chì hoặc linh kiện mới nếu chúng bị hỏng.

Cảnh báo chẩn đoán: Phân tích lỗi hoặc mã lỗi bằng cách sử dụng các công cụ chẩn đoán tích hợp. Nếu có vấn đề về phần cứng, hãy thay thế các thành phần phần cứng hoặc cáp nếu cần. Kiểm tra xem cài đặt liên lạc có khớp với cách thiết lập mạng không.
