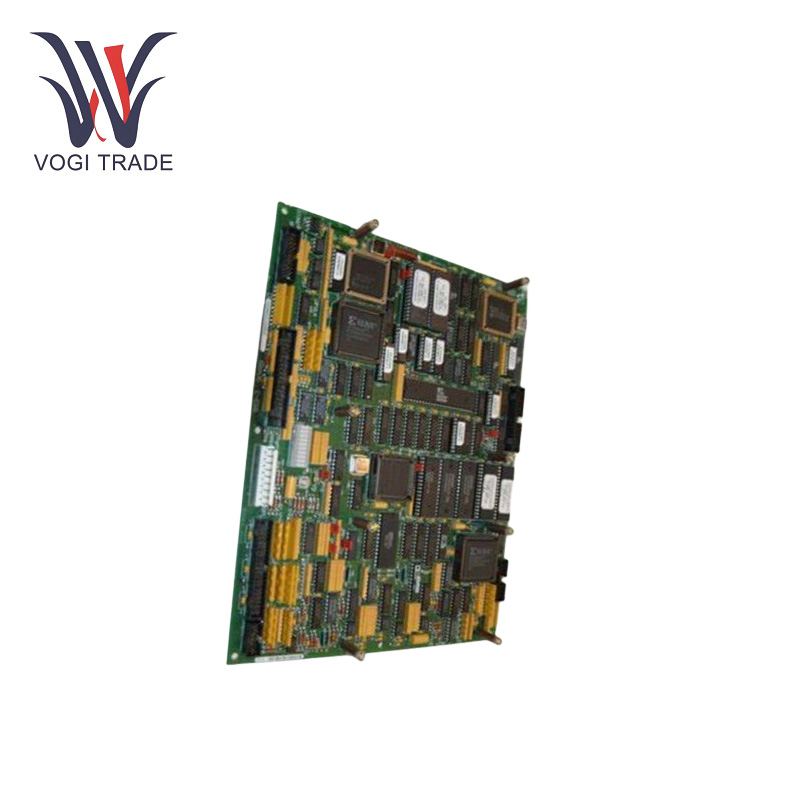

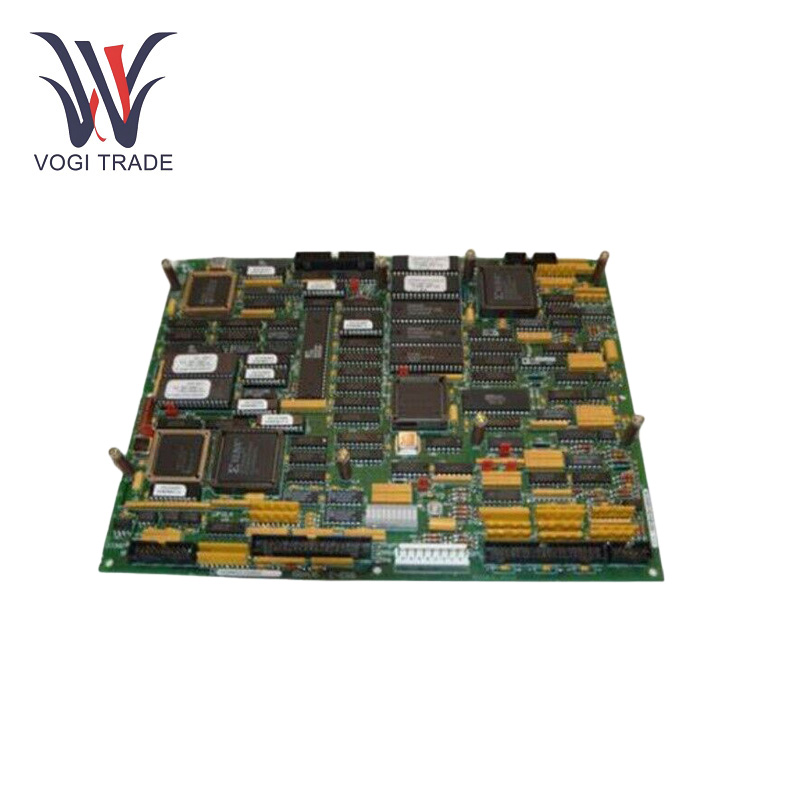

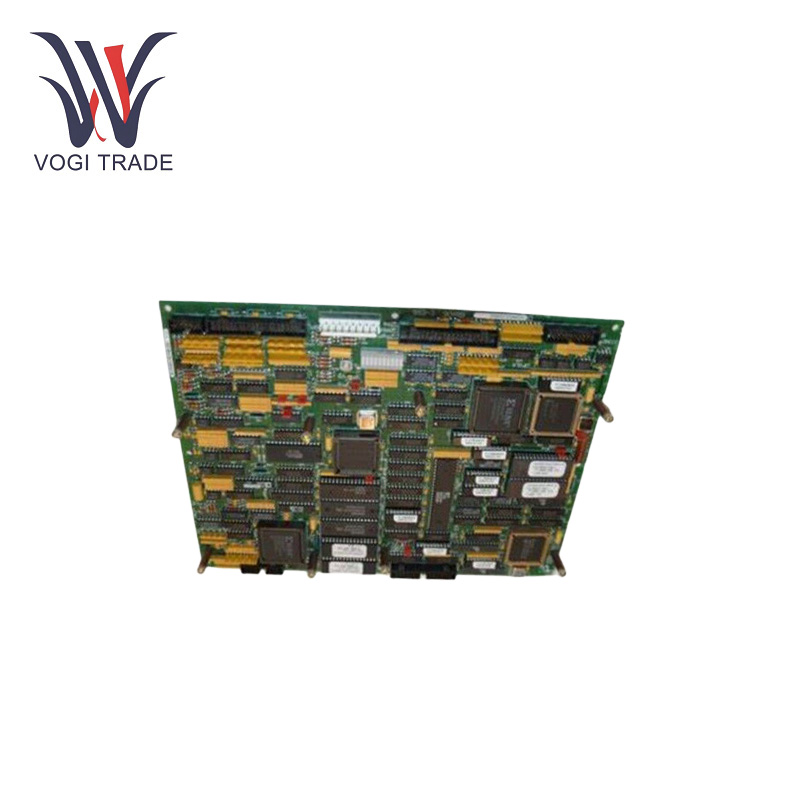

GE IS200BICIH1ACA

Thông số hoạt động

Nguồn điện: 5V DC

Rơle: Thẻ bao gồm ba rơle có thể được sử dụng để quản lý các tín hiệu điều khiển hoặc chẩn đoán.

Các chỉ số: Đèn LED "IMOK" màu xanh lục trên tấm mặt cho biết trạng thái hoạt động của thẻ.

Độ nhạy đầu vào/đầu ra: Có thể định cấu hình cho tín hiệu điện áp (VIN) hoặc 4-20 mA.

Phạm vi nhiệt độ hoạt động: -15°C đến +55°C.

Cấp độ bảo vệ: bao gồm một bo mạch có chương trình cơ sở được tải sẵn tại nhà máy.

Tính năng sản phẩm

Giao diện truyền thông: RS-232C Giao tiếp cho Hệ thống Điều khiển Mark VI. Bộ điều khiển Mark VI có thể giao tiếp với hệ thống truyền động, bộ điều khiển bên ngoài và máy tính cá nhân.

Điều khiển Rơle: Việc tích hợp ba rơle trên thẻ cho phép người dùng điều khiển các hệ thống ngoại vi hoặc kích hoạt cảnh báo, tăng cường hơn nữa khả năng kiểm soát vận hành của hệ thống tuabin.

Khối đầu cuối 24 điểm: Thẻ GE IS200BICIH1ACA được trang bị khối đầu cuối 24 điểm để hỗ trợ nối dây trường cho tín hiệu đầu vào và đầu ra. Khối đầu cuối được thiết kế để có thể thay thế tại hiện trường và hỗ trợ sử dụng dây 2-3 mm² và cách điện 300 volt. Khối thiết bị đầu cuối cung cấp kết nối đáng tin cậy cho các thiết bị và hệ thống bên ngoài.

Khả năng rút phích cắm: Khối đầu cuối loại rào chắn được thiết kế để dễ dàng bảo trì tại hiện trường và có thể rút phích cắm ra để giúp cài đặt và khắc phục sự cố.

Tương thích với cấu hình Simplex và TMR: Thẻ GE IS200BICIH1ACA được biết đến với khả năng hỗ trợ cả cấu hình đơn giản và cấu hình TMR, giúp thẻ phù hợp với nhiều thiết lập điều khiển tuabin khác nhau đòi hỏi mức độ sẵn sàng và dự phòng cao.

BáchTích hợp mặt phẳng:Tất cả các yếu tố này góp phần tạo nên chức năng của thẻ, nhưng khía cạnh quan trọng nhất là tích hợp bảng nối đa năng, trong đó thẻ có thể kết nối với các thành phần giao diện chính của một hệ thống thông qua hai đầu nối nằm ở mặt sau của thẻ. Các đầu nối này lắp vào các khe cắm thẻ của bảng nối đa năng và cung cấp kết nối an toàn trong hệ thống điều khiển tuabin.

Bộ nhớ và phần sụn với phần sụn được cài đặt sẵn: GE IS200BICIH1ACA có chương trình cơ sở nhúng chứa chương trình cơ sở được cài đặt sẵn tại nhà máy. Phần sụn này được dùng riêng để hỗ trợ thẻ hoạt động trong hệ thống điều khiển tuabin Mark VI. Vì vậy nó không nên được lập trình lại hoặc lấy ra; nếu hỏng thì phải thay toàn bộ thẻ.

Cài đặt

gắn kết: Thẻ có hai đầu nối trượt vào khe cắm thẻ trên bảng nối đa năng của hệ thống ở mặt sau của thẻ. Việc lắp đặt này sẽ đảm bảo kết nối ổn định với hệ thống điều khiển.

Bật nguồn:GE IS200BICIH1ACA phải được kết nối với nguồn điện 5V DC.

Thiết bị đầu cuối hiện trường: Thẻ tích hợp khối đầu cuối 24 điểm để nối dây tại hiện trường nhằm tạo điều kiện thuận lợi cho các ứng dụng đầu vào/đầu ra hiện trường khác nhau.

Cocấu hình: Công tắc nối phải được đặt ở đầu vào/đầu ra cần thiết (để tích hợp: điện áp hoặc 4-20 mA).

Phạm vi ứng dụng

Psức mạnh của cây lanthế hệ rn: Hệ thống điều khiển tuabin (khí và hơi nước), đòi hỏi hệ thống điều khiển phải liên lạc liền mạch với các thiết bị bên ngoài.

Kiểm soát quá trình: GE IS200BICIH1ACA Trong các lĩnh vực công nghiệp, có nhu cầu giám sát và kiểm soát theo thời gian thực.

Năng lượng: Hệ thống tạo và phân phối năng lượng được sử dụng để xử lý các hoạt động điều khiển tuabin và máy phát điện.

Khắc phục sự cố

Kiểm tra các đèn LED: Đèn LED IMOK màu xanh lá cây Nếu đèn LED  IMOK không sáng, nguồn điện không được cấp vào thẻ hoặc thẻ bị lỗi. Nếu đèn LED nhấp nháy hoặc màu đỏ thì có thể có vấn đề với giao tiếp hoặc các bộ phận bên trong của thẻ.

Kiểm tra nguồn điện: Đảm bảo nguồn điện 5V DC ổn định và được kết nối chính xác.  Mọi biến động hoặc mất điện sẽ ảnh hưởng đến hoạt động của thẻ.

Kiểm tra hệ thống dây điện hiện trường:Kiểm tra khối đầu cuối 24 điểm để đảm bảo không có dây nào bị lỏng hoặc bị ngắt kết nối. Đảm bảo rằng hệ thống dây điện tương ứng với cấu hình đầu vào/đầu ra.

Kiểm tra cài đặt jumper:Khi bạn sử dụng thiết bị lần đầu tiên, hãy kiểm tra kỹ công tắc nhảy xem đầu vào/đầu ra (cho điện áp hoặc 4-20 mA) có được cấu hình đúng không.

Thay thế bảng:Nếu bất kỳ thành phần chính nào trên thẻ bị hỏng, bạn không có lựa chọn nào khác ngoài việc thay thế toàn bộ bo mạch và bạn không thể lập trình lại.
