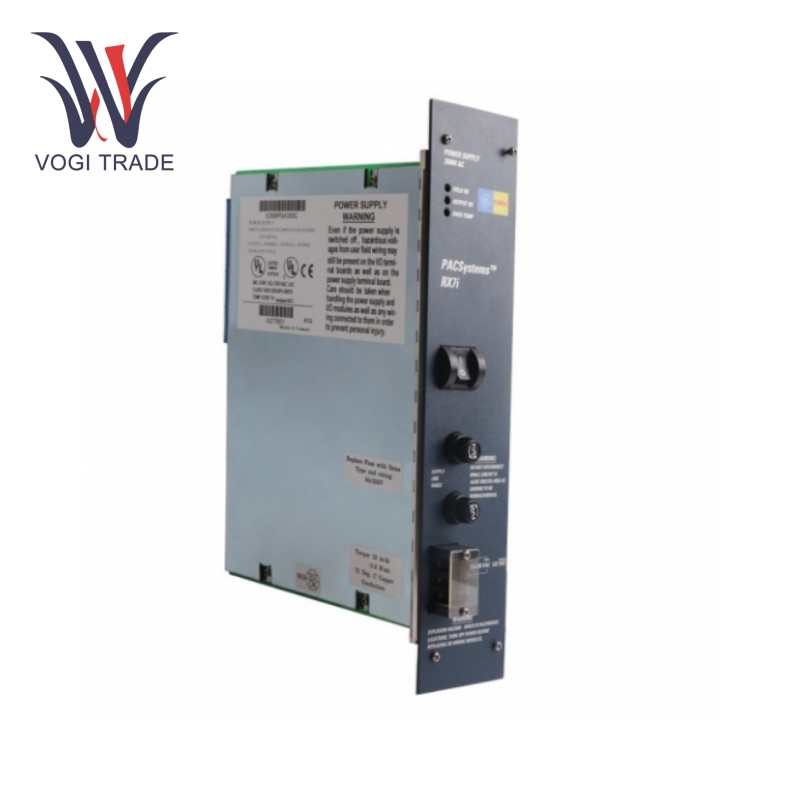

GE IC698PSA100

Thông số sử dụng

Dải điện áp đầu vào: Dải điện áp đầu vào AC là 85 đến 264 VAC, điện áp danh định là 120/240 VAC và tần số là 47 đến 63 Hz. Nó cũng chấp nhận dải điện áp đầu vào DC là 100-150 VDC, với điện áp danh định là 125 VDC.

Nguồn đầu vào: Công suất đầu vào danh nghĩa là 125 watt và công suất định mức tối đa là 150 watt. Điện áp và dòng điện đầu ra-Nó cung cấp ba điện áp đầu ra sau: 5,1 VDC, 0-20 amps; +12 VDC, 0-2 ampe; -12 VDC, 0-1 ampe. Tổng công suất đầu ra tối đa của cả 3 đầu ra là 100 watt.

Thời gian khởi động và thời gian giữ: Thời gian khởi động ít nhất là 15 mili giây, với điều kiện mô-đun này không ảnh hưởng đến đầu ra DC; khi nguồn DC tắt, thời gian giữ ít nhất là 5 mili giây.

Cách ly và hệ số công suất: Cách ly được định mức ở 1500 VDC với hệ số công suất là 0,99 phút.

Nhiệt độ hoạt động: Phạm vi nhiệt độ hoạt động là 0 đến 60 độ C và được chứng nhận hoạt động trong môi trường Loại 1, Phân khu 2.

Chức năng sản phẩm

Chức năng nguồn: Chức năng chính của GE IC698PSA100 là cấp nguồn cho các bộ phận tạo nên PACSystem RX7i mà nó được kết nối theo cách không xảy ra lỗi. Nó cung cấp điện áp DC thích hợp cho hoạt động của các mô-đun khác bao gồm CPU, mô-đun I/O và mô-đun giao tiếp.

Truyền tín hiệu: GE IC698PSA100 truyền tất cả tín hiệu mức logic đến các mô-đun khác thông qua bảng nối đa năng của hệ thống, cho phép liên lạc và trao đổi dữ liệu giữa các thành phần này.

Chức năng bảo vệ: GE IC698PSA100 cung cấp khả năng bảo vệ chủ động chống quá áp và quá dòng. Ví dụ: nó có bảo vệ quá áp cho +5 VDC trong phạm vi 5,7 đến 6,7 volt, giới hạn dòng điện là 21A ở đầu ra +5 VDC, 2,5A ở đầu ra +12 VDC và 3,5A ở đầu ra -12 VDC, đảm bảo rằng thiết bị được bảo vệ khỏi hư hỏng trong trường hợp có sự cố về điện.

Chỉ báo trạng thái: Đèn LED trường bình thường, đầu ra bình thường, quá nhiệt là các đèn báo thông báo cho người vận hành về tình trạng tức thời của hệ thống điện và trạng thái hệ thống, cho phép chẩn đoán và khắc phục sự cố nhanh chóng.

Chuyển đổi chức năng: Công tắc nằm ở mặt trước là phương tiện để loại bỏ hoặc kích hoạt đầu ra kênh mà không có bất kỳ sự xáo trộn nào đối với đầu vào dòng AC, mang lại sự linh hoạt cho việc cấu hình và bảo trì hệ thống.

Ứng dụng sản phẩm

Chế tạo: GE IC698PSA100 hỗ trợ hệ thống điều khiển của dây chuyền sản xuất, chẳng hạn như dây chuyền lắp ráp, trung tâm gia công hoặc tế bào làm việc robot. Đây là những bộ nguồn chắc chắn và đáng tin cậy được sử dụng để hỗ trợ hệ thống điều khiển hoặc PLC, cảm biến, bộ truyền động và các thiết bị tự động hóa khác nhau nhằm nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

Công nghiệp chế biến: GE IC698PSA100 là thành phần thiết yếu của hệ thống điều khiển phân tán cho các ứng dụng chế biến hóa chất, dược phẩm và thực phẩm. Về cơ bản, điều này cung cấp năng lượng cho các bộ điều khiển, thẻ đầu vào/đầu ra và các thiết bị hiện trường khác để theo dõi và kiểm soát nhiệt độ, áp suất, lưu lượng và mức trong quá trình vận hành các quy trình này, đảm bảo sự ổn định và an toàn trong quy trình sản xuất đồng thời đáp ứng các yêu cầu quy định và chất lượng nghiêm ngặt.

Phát điện: GE IC698PSA100 cấp nguồn cho hệ thống điều khiển máy phát điện, máy biến thế và một số thiết bị điện. Nó cung cấp nguồn DC cần thiết cho rơle, dụng cụ đo lường và các thiết bị điều khiển khác với đủ công suất để đạt được sự giám sát không gặp sự cố trong quá trình phát điện, từ đó tối ưu hóa độ ổn định và độ tin cậy của hệ thống điện. Tòa nhà thông minh: Cung cấp năng lượng cho các hệ thống quản lý tòa nhà, bao gồm điều khiển HVAC, điều khiển ánh sáng và kiểm soát truy cập. Điều này giúp giảm mức tiêu thụ năng lượng, đảm bảo sự thoải mái cho người sử dụng và cải thiện an ninh tòa nhà.
