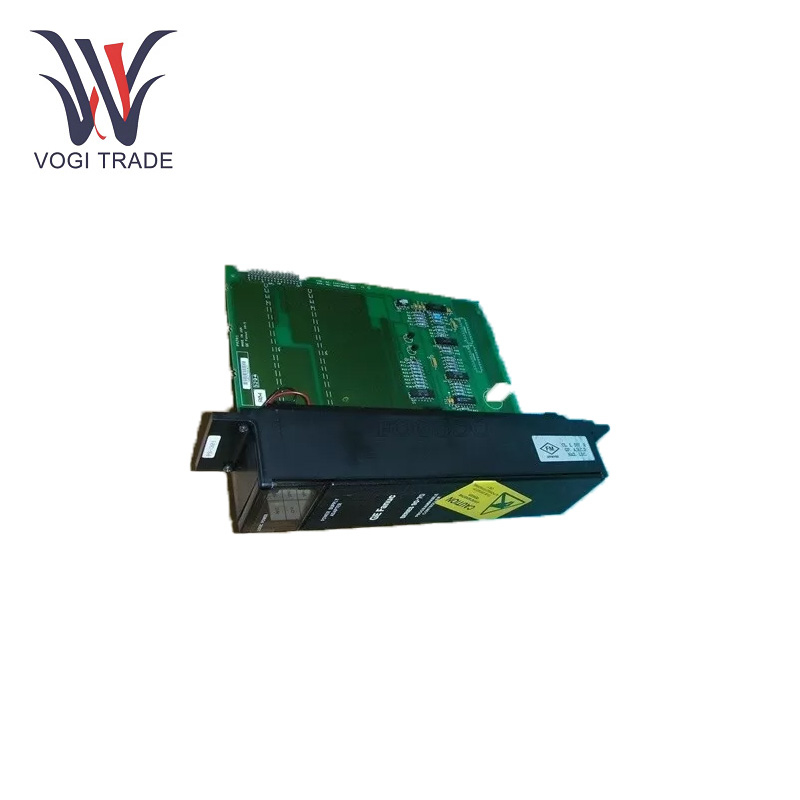

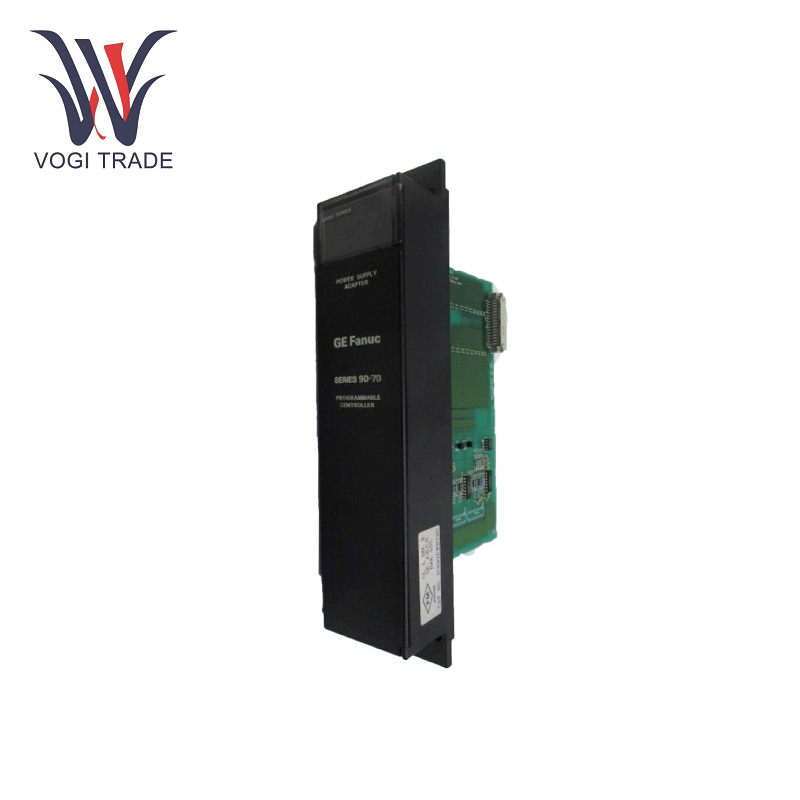

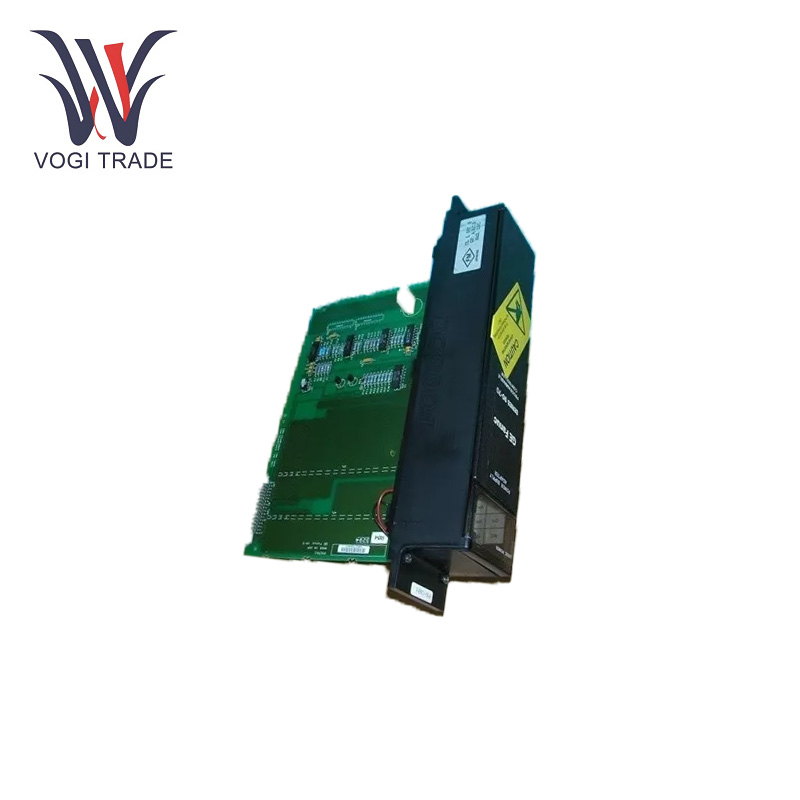

GE IC697PWR720

Điện áp đầu vào: Danh nghĩa 24 VDC

Phạm vi: +21 VDC đến +32 VDC

Điện áp đầu ra: +5 VDC (Quy định) +12 VDC (Quy định) -12 VDC (Quy định)

Xử lý nguồn điện: Công suất đầu vào tối đa: 156 Watts

Công suất đầu ra: 90 Watt

đầu vào hiện tại: Rút khoảng 6,5 A từ nguồn đầu vào 24 VDC.

Dòng điện đầu ra: +5 VDC: 10 A (tối đa +12 VDC: 1 A (tối đa) -12 VDC: 1 A (tối đa)

Ripple và tiếng ồn:+5 VDC Đầu ra: <50 mV từ đỉnh đến đỉnh

+12 VDC và -12 VDC Đầu ra: <100 mV từ đỉnh đến đỉnh

Tính năng sản phẩm

Bảo vệ quá áp: Ngăn chặn hư hỏng do quá áp đối với nguồn điện và các mô-đun được kết nối bằng cách tích hợp bảo vệ quá áp.

Bảo vệ ngắn mạch: Tính năng bảo vệ ngắn mạch tích hợp bảo vệ nguồn điện khỏi bị hư hỏng do bất kỳ sự cố ngắn mạch nào ở tải được kết nối.

Bảo vệ quá dòng: Tính năng bảo vệ quá dòng tích hợp được cung cấp cho mỗi đầu ra, ngăn dòng điện đầu ra vượt quá giá trị an toàn có thể làm hỏng nguồn điện hoặc các thành phần khác của hệ thống.

Tắt nhiệt: Bộ nguồn có bảo vệ nhiệt có thể tắt thiết bị do quá nhiệt.

Đầu ra ổn định: Mô-đun này bao gồm các phương pháp điều chỉnh điện áp được tối ưu hóa. GE IC697PWR720 có thể điều chỉnh điện áp đầu ra ngay cả khi có sự thay đổi về điện áp đầu vào hoặc thay đổi về tải. Đầu ra ổn định này rất quan trọng đối với các bộ phận điện tử nhạy cảm cần nguồn điện liên tục để hoạt động chính xác.

Đèn LED trạng thái: GE IC697PWR720 có đèn LED rõ ràng cho biết trạng thái hoạt động của nguồn điện. Ví dụ: đèn LED màu xanh lá cây có thể biểu thị hoạt động bình thường, đèn LED màu đỏ có thể biểu thị lỗi hoặc tình trạng bất thường nào đó, điều này có thể giúp kỹ thuật viên nhanh chóng xác định trạng thái hoạt động của hệ thống một cách trực quan.

Cài đặt

Lắp đặt cơ khí:GE IC697PWR720 được thiết kế để lắp đặt trong các giá đỡ công nghiệp tiêu chuẩn. Nó bao gồm các định dạng tệp và dấu ngoặc có khả năng thích ứng với chakra,  rack file. Hãy cân nhắc một hoặc hai thanh phẳng để giúp đẩy nó theo mọi hướng và đảm bảo sử dụng đúng vít để giữ nó vào, bạn sẽ không muốn nó hoạt động lỏng lẻo theo thời gian ( và có thể là do rung động).

Lắp đặt điện: Khi kết nối cáp đầu vào nguồn, hãy cẩn thận làm theo sơ đồ nối dây được cung cấp. Sử dụng đồng hồ đo cáp thích hợp để xử lý tải hiện tại. Đối với các kết nối đầu ra, hãy đảm bảo kết nối đúng cực với các thiết bị thu. Nên sử dụng các khối đầu cuối hoặc đầu nối cung cấp kết nối an toàn và đáng tin cậy.

Môi trường cài đặt: Đảm bảo lắp đặt mô-đun trong môi trường có nhiệt độ và độ ẩm thích hợp tương thích với mô-đun. Thông thường, nó được cho là hoạt động trong phạm vi ôn đới từ -20° đến +60° và phạm vi độ ẩm tương đối từ 5% đến 95% (không ngưng tụ). Không sử dụng trong môi trường bụi bặm, khí ăn mòn, môi trường điện từ mạnh.

Phạm vi ứng dụng

Hệ thống điều khiển công nghiệp: Trong các nhà máy, GE IC697PWR720 cấp nguồn cho Bộ điều khiển logic khả trình, chẳng hạn như Bộ điều khiển logic khả trình (PLC), mô-đun đầu vào/đầu ra, bộ phận điều khiển, v.v. Nó tạo điều kiện cho dây chuyền sản xuất tự động vận hành trơn tru bằng cách cung cấp nguồn năng lượng ổn định.

Robot và tế bào tự động hóa: GE IC697PWR720 cung cấp năng lượng cần thiết cho cánh tay robot, phương tiện dẫn đường tự động (AGV) và các hệ thống robot khác. Đầu ra điện áp ổn định được cung cấp để các bộ phận chuyển động có thể hoạt động chính xác để vận hành các máy này đúng cách.

Ứng dụng kiểm soát quy trình: Được sử dụng trong các ngành công nghiệp như hóa chất, dược phẩm và chế biến thực phẩm đòi hỏi phải điều khiển chính xác thiết bị, nó cung cấp năng lượng cho các cảm biến, bộ truyền động và bộ điều khiển. Nó có thể tái sử dụng để đảm bảo tính ổn định và chính xác trong quá trình sản xuất.

Khắc phục sự cố

No Nguồn điện đầu rat:Đảm bảo nguồn điện bên ngoài nằm trong phạm vi từ +21 VDC đến +32 VDC. Kiểm tra tất cả các kết nối để xác nhận rằng chúng được gắn và cấu hình đúng cách. Kiểm tra các đèn LED trạng thái trên bộ chuyển đổi để biết tình trạng lỗi.

Kích hoạt bảo vệ quá áp:Nếu bộ chuyển đổi có chức năng bảo vệ quá điện áp, khi điện áp đầu vào vượt quá phạm vi quy định, các đầu vào nằm ngoài phạm vi sẽ tắt các đầu ra. Kiểm tra bảng máy hóa hơi— Đảm bảo điện áp cấp vào đầu vào nằm trong giới hạn cho phép. Và nếu xảy ra tình trạng quá điện áp, trước tiên hãy đưa điện áp về bình thường rồi đặt lại hệ thống.

Phân phối điện không đủ:Đảm bảo tổng yêu cầu nguồn điện của các mô-đun được kết nối không vượt quá công suất đầu ra nguồn của bộ chuyển đổi. Kiểm tra các mô-đun được kết nối xem có bất kỳ hiện tượng đoản mạch hoặc lỗi nào có thể gây ra dòng điện cao hay không.
