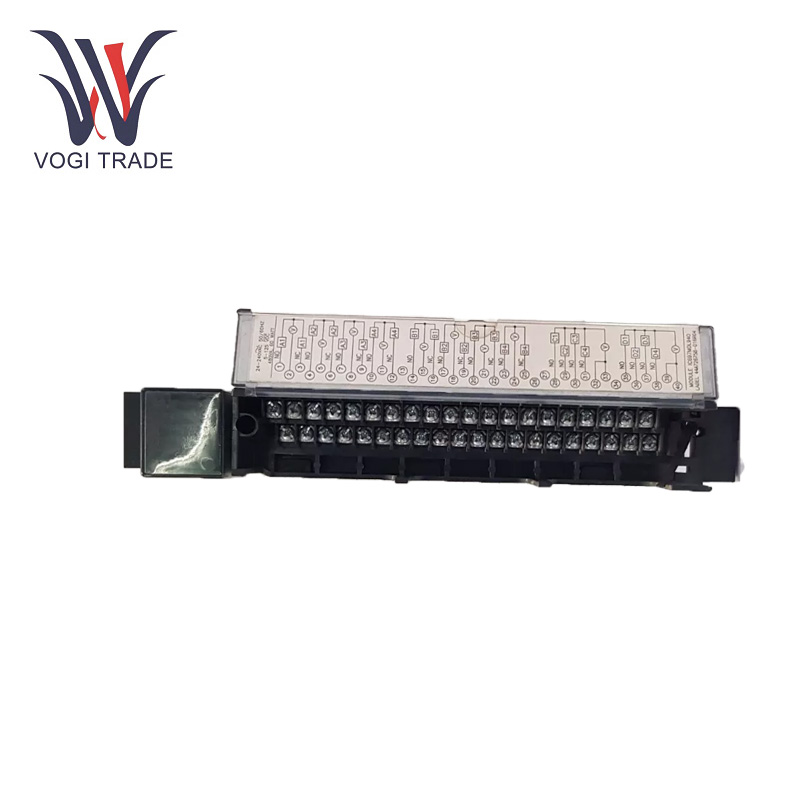

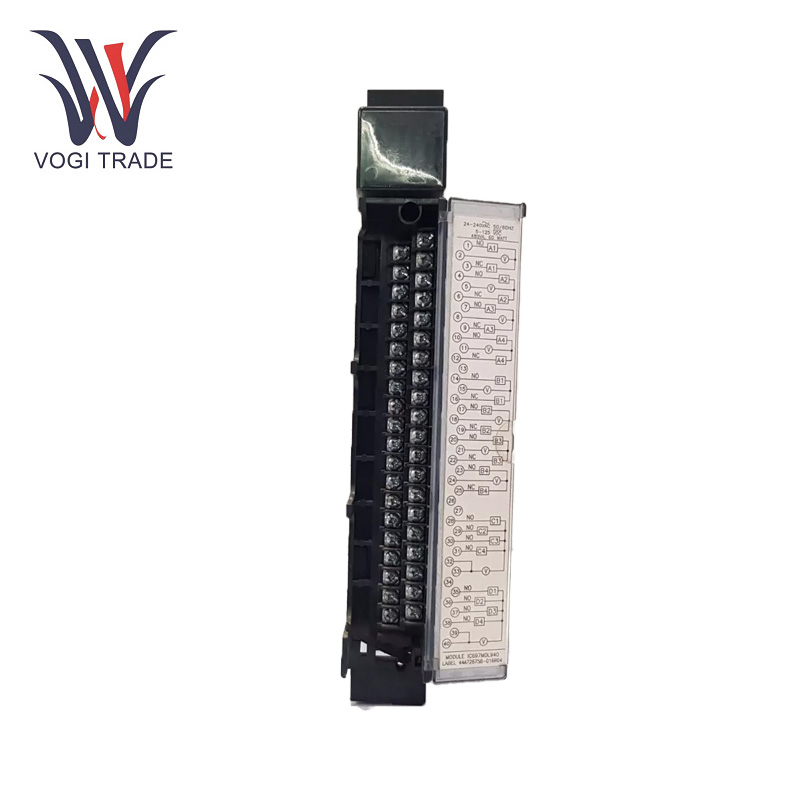

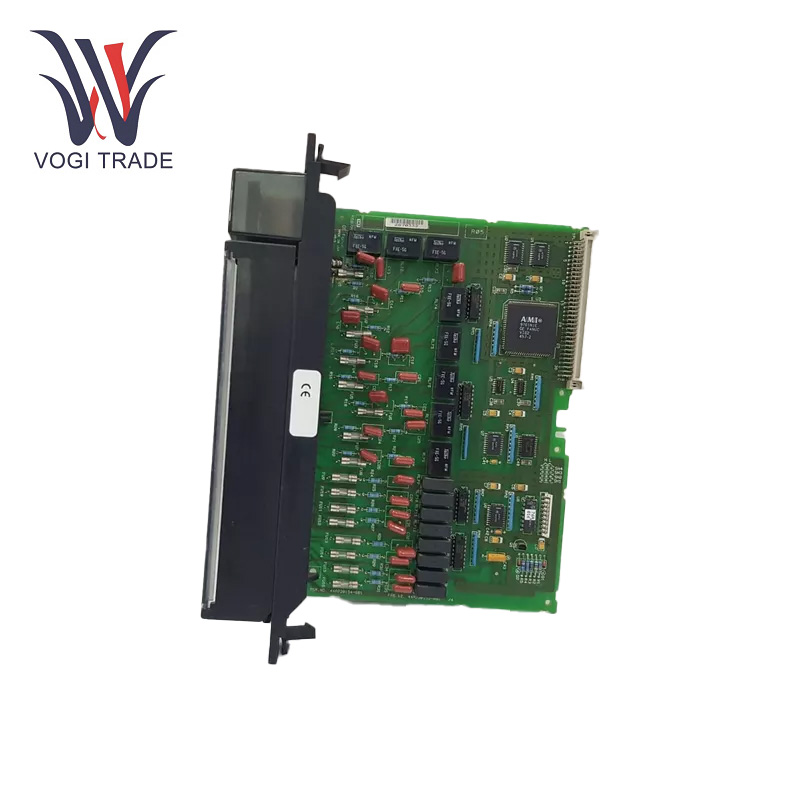

GE IC697MDL940

Thông số vận hành

Điện áp định mức: 120/240 VAC hoặc 5/24/125 VDC.

Số lượng đầu ra: 16 đầu ra, bao gồm 8 rơle Dạng C (SPDT) riêng biệt và 8 rơle Dạng A (SPST).

Dòng tải tối đa:

2 Amps mỗi điểm ở 120/240 VAC hoặc 24 VDC.

0,2 Amps mỗi điểm ở 125 VDC.

Tiêu thụ điện năng: Rút 750 mA từ bus 5V trên bảng nối đa năng.

chuyển đổi tần số: Lên đến 20 chu kỳ mỗi phút đối với tải cảm ứng.

Tải tối thiểu: 10 mA để đảm bảo hoạt động đáng tin cậy.

Icầu nguyệnĐiện áp ion: 1500 Volts giữa phía trường và phía logic, mang lại sự cách ly mạnh mẽ.

Tính năng sản phẩm

Đầu ra rơle: 8 đầu ra rơle Mẫu C và 8 Mẫu A để điều khiển nhiều loại thiết bị hiện trường.

Bảo vệ: Mạch snubber RC được trang bị mạch đầu ra, khả năng chống sốc. Đèn nháy theo điểm được tích hợp như một phần tử bảo vệ quá dòng.

Không cần nguồn điện bên ngoài: Chỉ được cấp nguồn bằng mô-đun, không cần nguồn điện từ bên ngoài.

Hoạt động trên tín hiệu tốc độ cao: GE IC697MDL940 được phát triển để nhận biết số lượng lớn tín hiệu analog và kỹ thuật số ngay lập tức. Trong các thiết lập tự động hóa công nghiệp phức tạp, nhiều cảm biến và bộ truyền động thường cần giao tiếp qua lại. Nó có thể nhận tín hiệu từ các thiết bị khác nhau và biến chúng thành lệnh vận hành

Cấu hình I/O đa năng: Các kênh đầu vào và đầu ra có thể điều chỉnh được. Người dùng có thể sửa đổi cấu hình theo nhu cầu ứng dụng của họ. GE IC697MDL940 mang đến sự linh hoạt, cho dù đó là I/O kỹ thuật số cho điều khiển rời rạc hay I/O tương tự để theo dõi biến đổi liên tục.

Dung sai lỗi và dự phòng: Được trang bị một số cơ chế chịu lỗi nhất định, nó có thể phát hiện các lỗi có trong tín hiệu hoặc các thành phần bên trong. Nếu có lỗi đáng chú ý, GE IC697MDL940 có khả năng tiếp tục với chức năng hạn chế hoặc phát ra âm thanh cảnh báo cho người vận hành. Độ tin cậy của hệ thống điều khiển được hỗ trợ bởi các tính năng dự phòng.

Cài đặt

Sự chuẩn bị:Đảm bảo rằng giá đỡ PLC đã được tắt nguồn trước khi lắp đặt để tránh các mối nguy hiểm về điện. Tuy nhiên, mô-đun này phải dành cho một khe trống trên giá PLC  Series 90-70.

Để gắn kết: Giữ mô-đun phía trên khe mục tiêu và ấn mạnh xuống cho đến khi bạn nghe thấy tiếng tách hoặc bạn cảm thấy nó ở xa. Giữ lại mô-đun bằng cách sử dụng nhân lực hoặc cơ chế khóa để tránh bị bật ra hoặc động đất.

Đấu dây trường:Tất nhiên, nếu trình cài đặt nhất định có bảng đầu cuối có thể tháo rời để kết nối các thiết bị hiện trường, hãy đảm bảo thực hiện tất cả các kết nối một cách an toàn. Tham khảo sơ đồ nối dây trong hướng dẫn sử dụng để đảm bảo phân cực và vận hành phù hợp.

Power-Up: Sau khi cài đặt và đấu dây hoàn tất, hãy cấp nguồn cho giá đỡ PLC. Kiểm tra đèn trạng thái của mô-đun để đảm bảo nó hoạt động tốt.

Phạm vi ứng dụng

Sản xuất ô tô: Trong các nhà máy sản xuất ô tô, GE IC697MDL940 được sử dụng để điều khiển máy hàn robot, băng tải dây chuyền lắp ráp và hệ thống kiểm tra chất lượng. Bằng cách phối hợp cách thức hoạt động của các bộ phận này, nó sẽ giúp sản xuất phương tiện hiệu quả.

Công nghiệp hàng không vũ trụ:Có thể quản lý việc điều khiển máy móc chính xác và thiết bị đo đạc để sản xuất và thử nghiệm hàng không vũ trụ GE IC697MDL940 quan sát và điều chỉnh các biến số như áp suất, nhiệt độ và vị trí trong các cài đặt nơi độ chính xác và độ tin cậy là rất quan trọng.

Robot công nghiệp:GE IC697MDL940 đóng vai trò là giao diện giữa bộ điều khiển robot với các cảm biến và bộ truyền động bên ngoài trong ô làm việc của robot. Điều này cho phép robot thích ứng với những thay đổi của môi trường và thực hiện các nhiệm vụ phức tạp với độ chính xác cao.

Khắc phục sự cố

Mô-đun không phản hồi:Xác minh rằng mô-đun đã được lắp đặt chính xác và được đặt chắc chắn trong giá đỡ PLC. Kiểm tra nguồn điện để đảm bảo giá đỡ PLC được cấp điện.

Lỗi kênh đầu ra: Kiểm tra hệ thống dây điện trường để phát hiện các kết nối lỏng lẻo hoặc lỗi nối dây. Xác minh rằng thiết bị trường được kết nối có hoạt động chính xác không. Kiểm tra cầu chì liên quan xem có bị đứt đầu ra không và thay thế nếu cầu chì bị đứt.

Hoạt động không liên tục:Đảm bảo rằng tải kết nối với mỗi đầu ra không vượt quá định mức hiện tại được chỉ định. Kiểm tra các yếu tố môi trường như độ rung quá mức hoặc nhiệt độ khắc nghiệt có thể ảnh hưởng đến hiệu suất. Xem lại tần số chuyển đổi để đảm bảo tần số đó nằm trong khả năng của mô-đun, đặc biệt đối với tải cảm ứng .
