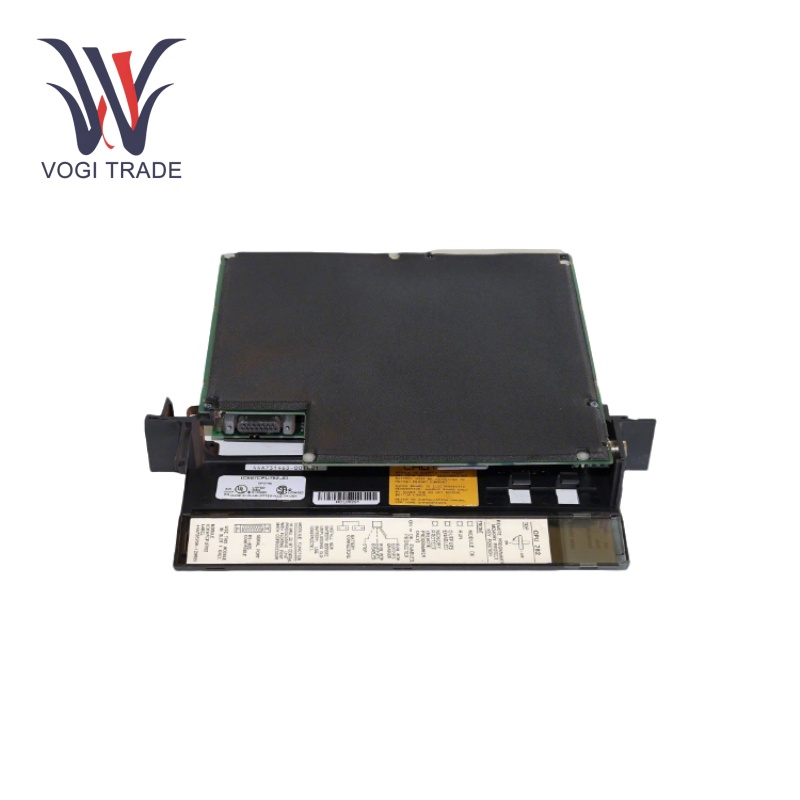

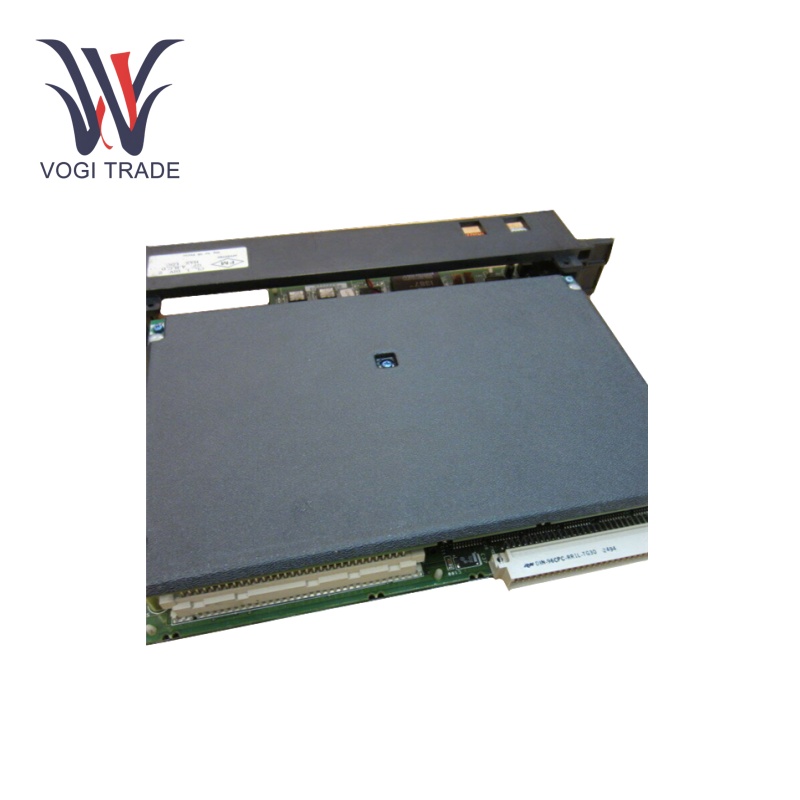

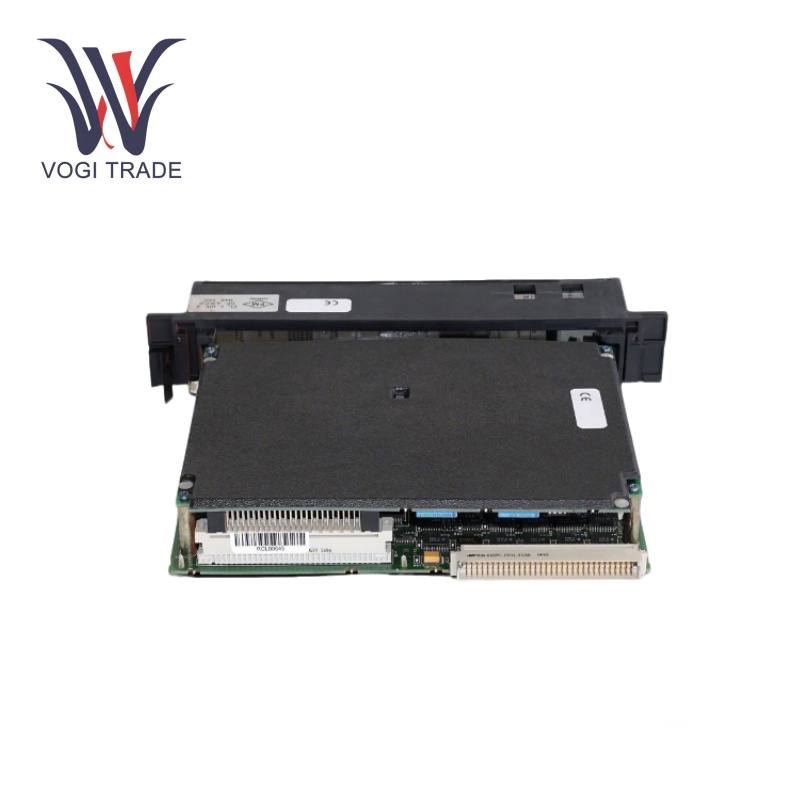

Thương hiệu: GEMô tả: Mô -đun đơn vị xử lý trung tâmĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 7Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IC697CPU782 là khung gầm tích hợp VME 17 khe được thiết kế cho hệ thống PLC 90-70 Series. Nó hỗ trợ các mô-đun PLC IC697 và các mô-đun VME của bên thứ ba, cung cấp một nền tảng linh hoạt và có thể mở rộng cho tự động hóa công nghiệp.
Sản xuất |
GE |
Số mô hình |
IC697CPU782 |
Số đặt hàng |
IC697CPU782 |
Danh mục |
Sê-ri 90-70 |
Đất nước xuất xứ |
Hoa Kỳ |
Mã HS |
8517791000 |
Kích thước |
29.2cm*22.2cm*4,4cm |
Kích thước đóng gói |
32cm*25cm*7cm |
Cân nặng |
0,5kg |
Tham số vận hành
Tiêu thụ năng lượng:5V DC, 1.5A
Độ ẩm: 5% đến 95% không đóng băng
Tốc độ thực hiện Boolean: 0,4 micro giây trên mỗi chức năng
I/O rời rạc: Lên đến 12k điểm
Tương tự I/O.: Từ tối đa 8k từ
Cổng truyền thông: Giao diện nối tiếp RS-485 tích hợp
Nhiệt độ hoạt động: 0 đến 60 ° C
Tính năng sản phẩm
Hỗ trợ ngôn ngữ lập trình:GE IC697CPU782 cung cấp hỗ trợ đa ngôn ngữ theo tiêu chuẩn IEC 61131 - 3 bao gồm sơ đồ thang, sơ đồ khối chức năng, văn bản có cấu trúc, danh sách hướng dẫn và biểu đồ chức năng tuần tự. Tự do như vậy cho phép các lập trình viên chọn ngôn ngữ phù hợp nhất theo khó khăn của nhiệm vụ kiểm soát, cũng như các sở thích lập trình của riêng họ.
Giao thức giao tiếp:Bus VME với các mô -đun khác trong hệ thống, nó cung cấp giao diện bus tốc độ cao để truyền dữ liệu giữa CPU sang các mô -đun đầu vào / đầu ra và các mô -đun mở rộng khác.
Giao tiếp bên ngoài:GE IC697CPU782 cũng cung cấp các giao thức khác nhau cho giao tiếp bên ngoài như Ethernet/IP, Modbus TCP/IP và Profibus DP. Các giao thức này cho phép CPU giao tiếp với các thiết bị khác nhau trong mạng công nghiệp, cho phép truyền dữ liệu trơn tru và tương tác hệ thống.
Kiểm soát thời gian thực: Thực hiện các thuật toán kiểm soát tinh vi với xử lý nhanh chóng cho các ứng dụng quan trọng về thời gian.
Quản lý bộ nhớ hiệu quả: Cung cấp bộ nhớ chương trình và dữ liệu có thể tùy chỉnh, cho phép điều chỉnh theo ứng dụng.
Giao tiếp: Điều này sử dụng cổng nối tiếp RS-485 để giao diện với các thiết bị lập trình và bộ điều khiển bổ sung.
Chẩn đoán: GE IC697CPU782 có bốn đèn LED trạng thái biểu thị hoạt động CPU và hỗ trợ khắc phục sự cố.
Cài đặt
Sự chuẩn bị:Dây điện PLC nên được thực hiện trong khi hệ thống PLC được cung cấp năng lượng.
Vị trí mô -đun:Trong khe đầu tiên của giá chính của hệ thống PLC Series 90-70, chèn GE IC697CPU782 GE IC697CPU782.
Cài đặt mô -đun: Kết nối GE IC697CPU782 để giá sẽ giữ cho các kết nối ổn định.
Sức mạnh trên: Khi hệ thống được cấp nguồn, hãy đảm bảo rằng đèn LED chỉ dẫn CPU hoạt động đúng.
Phạm vi ứng dụng
Tự động hóa sản xuất: Kiểm soát dây chuyền lắp ráp và hệ thống robot.
Kiểm soát quá trình: Quản lý các quy trình liên tục trong các ngành công nghiệp như sản xuất hóa chất và tinh chế dầu.
Xử lý vật liệu: Giám sát các hệ thống băng tải và giải pháp lưu trữ tự động.
Khắc phục sự cố
Chỉ số LED: Kiểm tra bốn đèn LED trạng thái thường xuyên để phát hiện và chẩn đoán vấn đề.
Kết nối giữa các mô -đun: Đảm bảo mô -đun CPU được ngồi đúng trong khe 1 và tất cả các kết nối được thắt chặt.
Điều kiện môi trường: Môi trường hoạt động trong phạm vi nhiệt độ 0 đến 60 ° C để tránh quá nóng hoặc ngưng tụ.
Cập nhật chương trình cơ sở: Thường xuyên cập nhật phần sụn CPU để tận dụng các cải tiến hiệu suất và chức năng mới.
