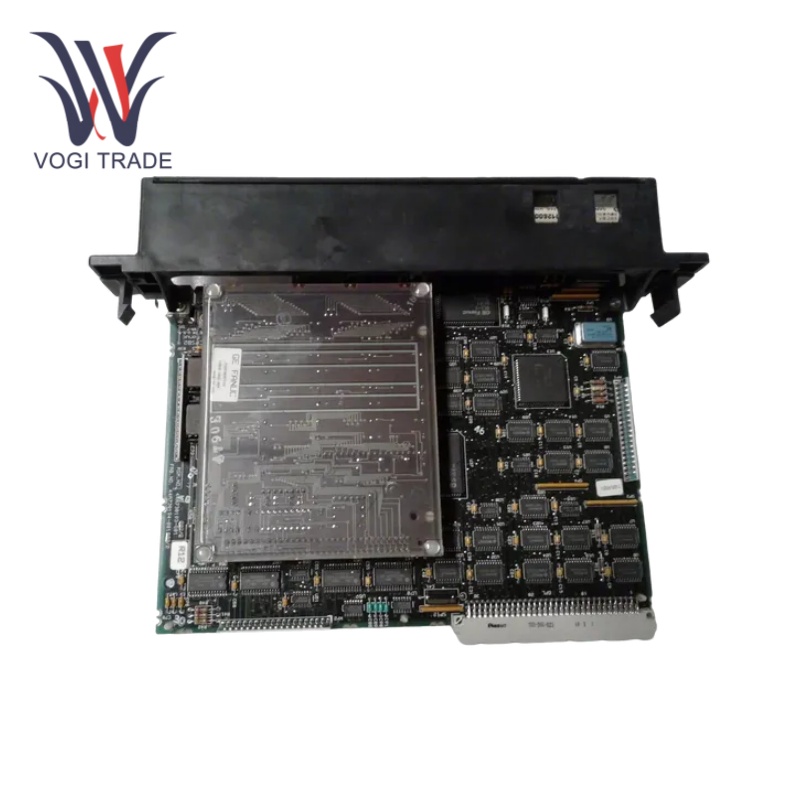

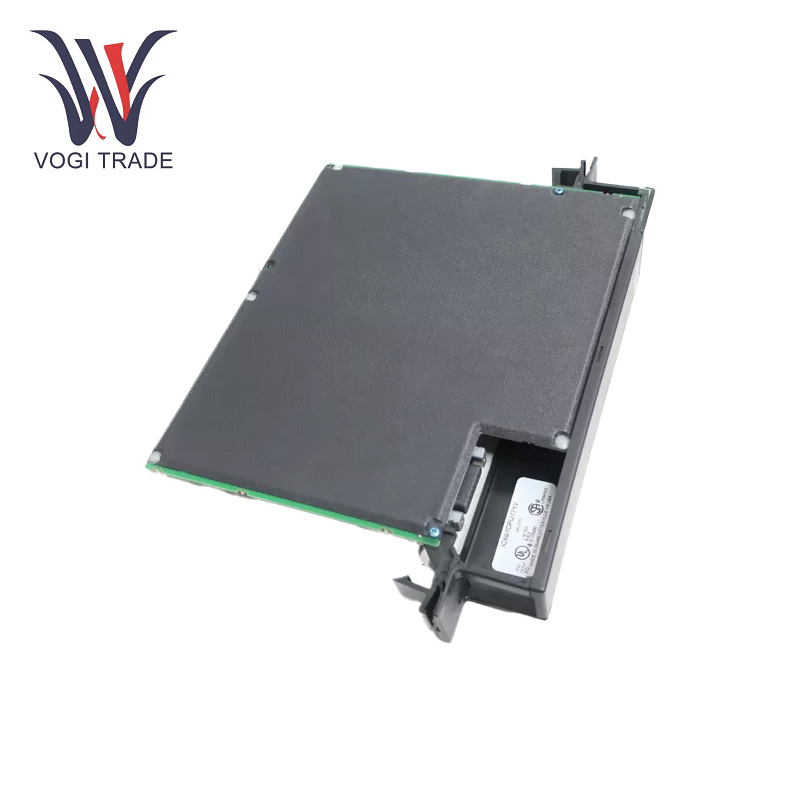

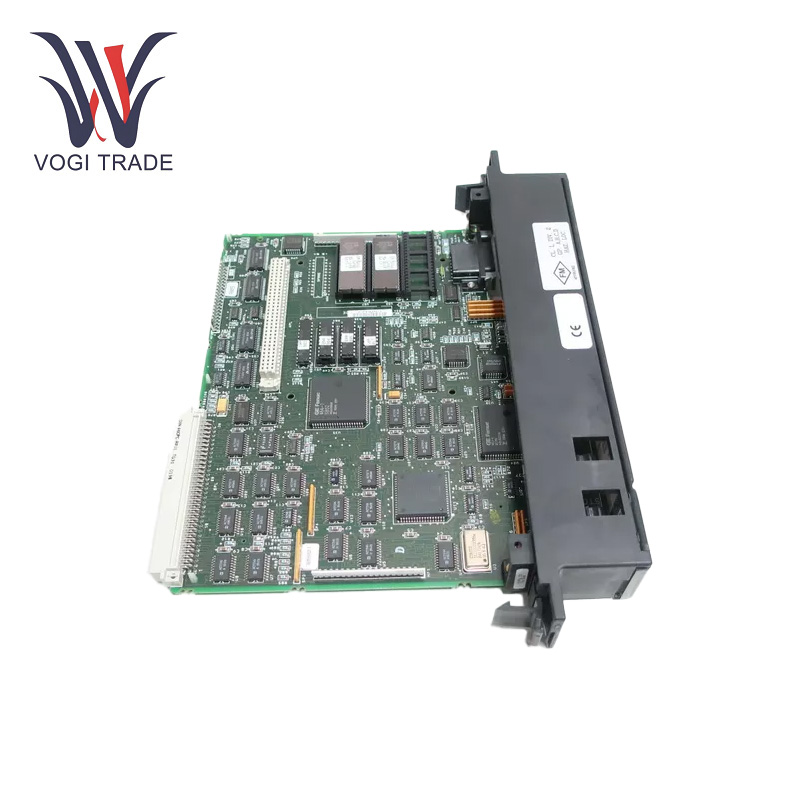

GE IC697CPU771

Thông số vận hành

Yêu cầu điện áp: CPU lấy nguồn từ bus bảng nối đa năng 5V của giá Series 90-70.

Tiêu thụ điện năng: 1,1 Ampe ở 5V DC.

Dung lượng I/O kỹ thuật số:Hỗ trợ lên tới 2.048 (2K) điểm I/O kỹ thuật số trong mọi kết hợp.

Dung lượng I/O tương tự: Xử lý tới 8.000 (8K) điểm I/O tương tự cho các ứng dụng giám sát và điều khiển quá trình.

Bảo vệ môi trường: Được thiết kế để sử dụng trong công nghiệp, có khả năng chống bụi cao và các chất gây ô nhiễm khác trong môi trường được kiểm soát.

Pin CMOS dự phòng: Duy trì bộ nhớ khi mất điện.

Chẩn đoán lỗi tự động: Bảo vệ chống lại các lỗi thời gian chạy và cung cấp phản hồi trạng thái để khắc phục sự cố.

Bộ vi xử lý:12 MHz 80C186 để xử lý nhanh và hiệu quả.

Yêu cầu bộ nhớ: Yêu cầu một bảng mở rộng cho chương trình người dùng và lưu trữ dữ liệu.

Bộ nhớ tối đa: Dung lượng bộ nhớ lên tới 512 KB cho các ứng dụng mở rộng.

Tốc độ thực thi lệnh:Thực thi các lệnh logic Boolean trong 0,4 micro giây, cho phép đưa ra quyết định nhanh chóng.

Cổng nối tiếp: Một cổng RS-232 để lập trình và giao tiếp. Tương thích với nhiều mô-đun tùy chọn thông minh khác nhau, bao gồm giao diện LAN và mô-đun bộ đồng xử lý.

Tính mô đun:Tương thích với các mô-đun I/O bộ điều khiển bus rời, analog và bus, cho phép thiết kế hệ thống linh hoạt.

Đèn LED chẩn đoán:Cung cấp trạng thái trực quan của mô-đun, bao gồm trạng thái nguồn và trạng thái hoạt động.

Tính năng sản phẩm

Có tính giao tiếp caokhả năng ation: Được tích hợp nhiều cổng giao tiếp, chẳng hạn như Ethernet và các cổng nối tiếp bao gồm RS232/RS485. Đây là lý do tại sao nó có thể giao tiếp liền mạch với các thiết bị khác trong mạng công nghiệp, tạo điều kiện thuận lợi cho việc trao đổi dữ liệu và điều khiển phối hợp. GE IC697CPU771 có thể tương tác với PLC, HMI và các thiết bị thông minh khác.

Lập trình linh hoạt: Hoạt động với hàng trăm ngôn ngữ lập trình, nó có thể điều chỉnh theo nhiều nhu cầu ứng dụng. Các kỹ sư có thể sử dụng logic bậc thang, văn bản có cấu trúc hoặc sơ đồ khối chức năng để tạo các chương trình điều khiển tùy chỉnh. Điều này cho phép người dùng vừa định cấu hình các chiến lược tự động hóa phức tạp.

Chức năng chẩn đoán và giám sát: Tích hợp các công cụ chẩn đoán liên tục theo dõi tình trạng hoạt động của thiết bị. GE IC697CPU771 cũng có thể phát hiện các lỗi như lỗi quá nhiệt, lỗi bộ nhớ và lỗi giao tiếp. Một tính năng phổ biến khác là đèn chỉ báo LED cho bạn biết trực quan những gì đang xảy ra trong hoạt động — và những đèn này rất hữu ích trong việc chẩn đoán hầu hết các vấn đề.

Cài đặt

Sự chuẩn bị:Chuyển công tắc điều khiển trên CPU  sang điều khiển ba vị trí được đặt thành 'STOP'

Bo mạch mở rộng bộ nhớ: Thêm bo mạch mở rộng bộ nhớ vào CPU để cung cấp cho người dùng đủ không gian lưu trữ cho chương trình và dữ liệu của người dùng.

Lắp đặt pin: lắp pin CMOS vào một trong các khe pin được chỉ định để giữ bộ nhớ trong khi mất điện.

gắn kết:Lắp mô-đun CPU vào khe một của giá đỡ PLC, đảm bảo nó được kết nối chắc chắn.

Tăng sức mạnh: Khôi phục nguồn cho giá đỡ.

Phạm vi ứng dụng

Lĩnh vực sản xuất: Đóng vai trò quan trọng trong dây chuyền sản xuất tự động tại các nhà máy. GE IC697CPU771 vận hành thiết bị, bao gồm băng tải, cánh tay robot  và trung tâm gia công. Nó tăng năng suất và kiểm soát chất lượng bằng cách phối hợp chuyển động của các thiết bị này.

Kiểm soát quá trình: Quản lý quy trình trong các quy trình phức tạp trong Chế biến Hóa chất, Dược phẩm và Thực phẩm. GE IC697CPU771 kiểm soát nhiệt độ, áp suất, tốc độ dòng chảy và các thông số quan trọng khác. Đó là để đảm bảo rằng quy trình sản xuất vẫn nhất quán và an toàn.

Sản xuất và phân phối điện: Trong các nhà máy điện, GE IC697CPU771 được sử dụng để điều khiển máy phát điện, thiết bị đóng cắt và hệ thống phân phối. Nó cũng giúp nguồn điện ổn định và được kết nối lại với lưới một cách đáng tin cậy để mang lại sự bảo vệ tối đa khỏi tình trạng mất điện hoặc dao động không đều.

Khắc phục sự cố

Vấn đề khởi động: mô-đun không khởi động, trước tiên hãy kiểm tra các kết nối nguồn điện. Kiểm tra điện áp chính xác và xem có dây nào bị lỏng hay không. Kiểm tra cầu chì nếu có. Giả sử nguồn điện tốt, tiếp theo hãy kiểm tra bộ nạp khởi động và phiên bản chương trình cơ sở. Phiên bản không chính xác đôi khi có thể dẫn đến lỗi khởi động.

Lỗi giao tiếp: Bước đầu tiên cần thực hiện trong trường hợp mất kết nối là kiểm tra các kết nối cáp. Kiểm tra xem chúng đã được cắm chặt và không bị hỏng. Chạy phần mềm chẩn đoán cổng giao tiếp. Nếu các cổng trông ổn, hãy kiểm tra cài đặt mạng. Địa chỉ IP, mặt nạ mạng con hoặc cổng không khớp có thể ngăn cản việc liên lạc.

Lỗi chương trình: Điều này là do lỗi lập trình không hoạt động, có nghĩa là mô-đun không hoạt động tốt trong quá trình hoạt động. Sử dụng các công cụ gỡ lỗi được cung cấp để đi theo đường dẫn của chương trình. Hãy chú ý đến logic sai, gán giá trị sai, vi phạm truy cập bộ nhớ, v.v. Hầu hết, việc sửa các lỗi này sẽ khắc phục được hành vi bất thường.
