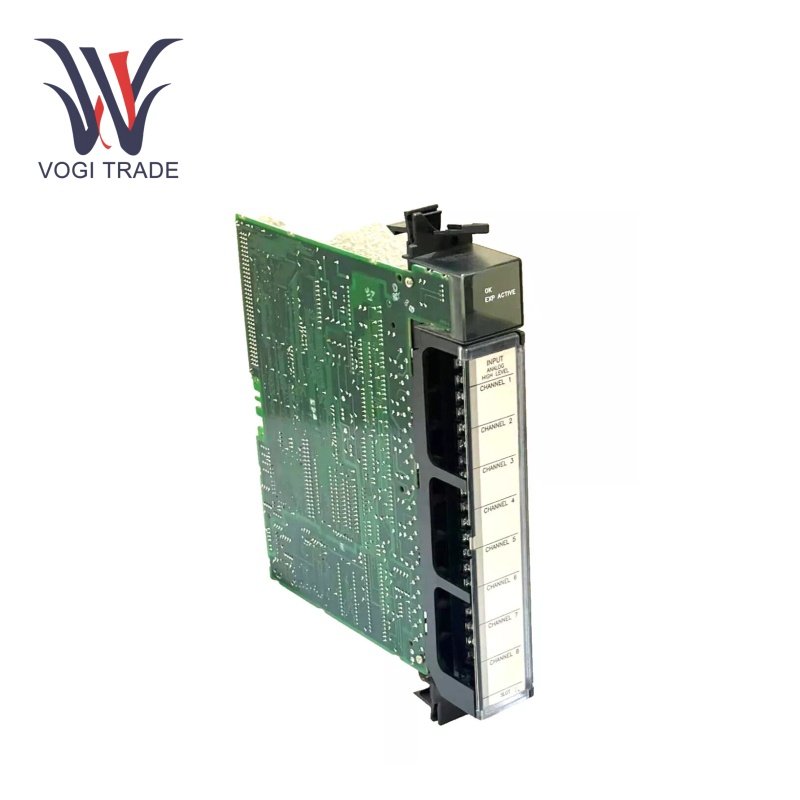

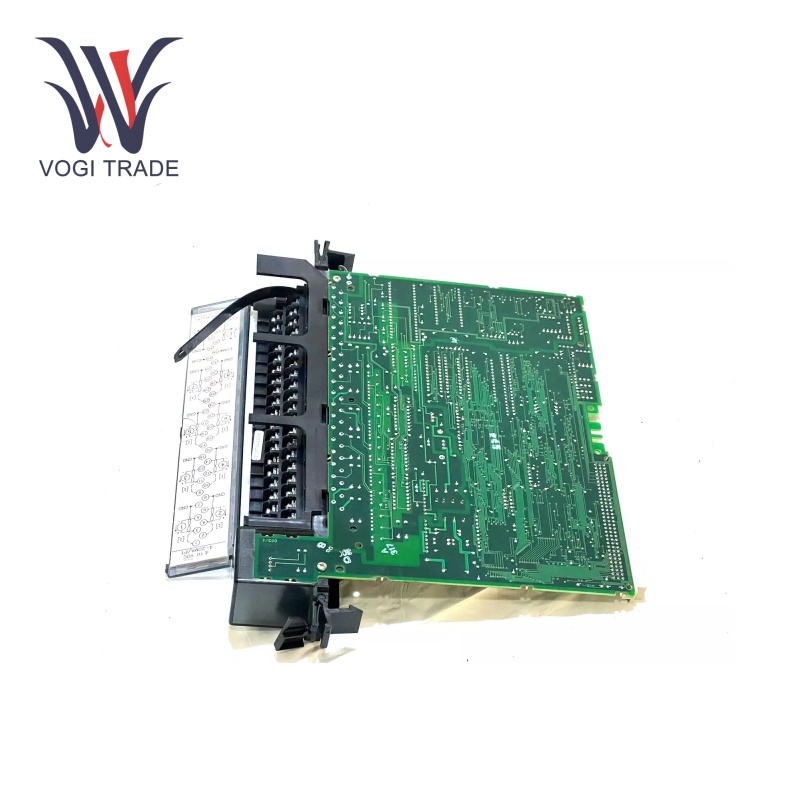

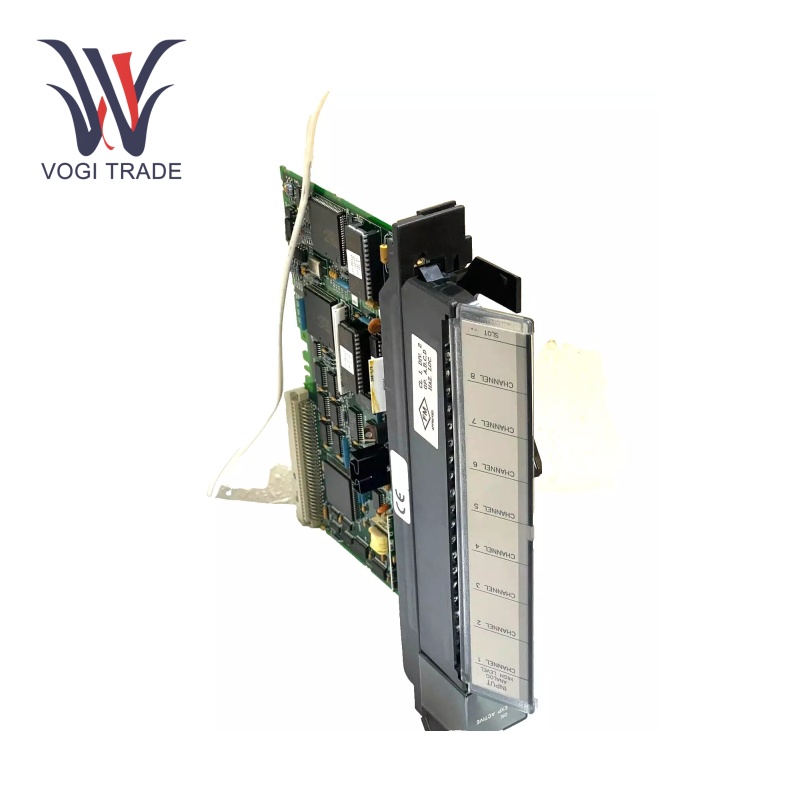

GE IC697ALG230

Tham số vận hành

Kênh đầu vào: 8 đầu vào khác biệt, mỗi cấu hình cho điện áp hoặc tín hiệu hiện tại.

Điện áp đầu vào: ± 10 v

Đầu vào hiện tại: 4 là 20 Ma

Nghị quyết: 14 bit, đảm bảo chuyển đổi tín hiệu chính xác cao.

Tỷ lệ cập nhật: Khoảng 2,4 đến 2,8 mili giây, cho phép thu thập dữ liệu nhanh chóng.

Thời gian chuyển đổi: 10ms trên mỗi kênh

Điện áp cô lập: 1500VAC giữa trường và logic

Nhiệt độ hoạt động: 0 ° C đến 60 ° C

Độ ẩm: 5% đến 95% không đóng băng

Tính năng sản phẩm

Chuyển đổi tương tự sang kỹ thuật số: GE IC697ALG230 chủ yếu được sử dụng để chuyển đổi tín hiệu đầu vào tương tự thành biểu diễn kỹ thuật số. Các giá trị được sử dụng để đánh bại CPU của bộ điều khiển logic có thể lập trình hoặc các bộ điều khiển khác truy cập vào các đầu vào tương tự thông qua bảng nối tiếp VME. Quá trình chuyển đổi này rất cần thiết cho các hệ thống kiểm soát công nghiệp, trong đó phần lớn các thuật toán kiểm soát và hoạt động logic được thực hiện trên dữ liệu kỹ thuật số.

Cấu hình kênh đầu vào: 8 Kênh đầu vào khác biệt, với tính linh hoạt này, người dùng có thể gắn các loại cảm biến khác nhau vào cùng một mô -đun dựa trên nhu cầu ứng dụng.

Bảo vệ quá điện áp: Mỗi đầu vào được bảo vệ cho các điều kiện quá điện áp thoáng qua. Sự bảo vệ này là cần thiết trong các môi trường công nghiệp, trong đó tiếng ồn điện, tăng điện hoặc cảm biến xấu có thể dẫn đến các sự kiện quá điện áp. Bảo vệ quá điện áp trong GE IC697ALG230 giúp ngăn ngừa thiệt hại do điện áp cao và quá nóng.

Tài liệu tham khảo I/O có thể định cấu hình người dùng: Tài liệu tham khảo I/O là người dùng - có thể định cấu hình, loại bỏ nhu cầu về máy nhảy hoặc công tắc nhúng.  GE IC697ALG230 đơn giản hóa quy trình cấu hình, cho phép người dùng tùy chỉnh mô -đun phù hợp với nhu cầu cụ thể của ứng dụng của họ. Mô -đun được bổ sung với chức năng cấu hình của phần mềm MS DOS hoặc Windows, nó cung cấp giao diện thân thiện với người dùng để thiết lập mô -đun.

Chuyển đổi tín hiệu: Các chuyển đổi điện áp tương tự hoặc đầu vào hiện tại thành thông tin được công nhận để xử lý PLC.

Cấu hình kênh riêng lẻ: Thiết lập cho điện áp hoặc dòng điện với tỷ lệ tùy chỉnh cho các ứng dụng khác nhau.

Cài đặt

Gắn kết:GE IC697ALG230 là khung gầm có thể sử dụng trong plc.frame tương ứng. Nó có một cơ chế cho phép khóa cơ học để đảm bảo rằng thiết bị được thay thế chính xác và căn chỉnh đúng cách trong khung. Điều này ngăn chặn mô -đun được cài đặt không đúng cách, điều này có thể khiến các kết nối điện không hoạt động đúng hoặc làm hỏng mô -đun.

TerminalBảng:Đây là nơi nối dây trường chấm dứt thành một bảng thiết bị đầu cuối có thể tháo rời. Điều này, làm cho kết nối nhanh chóng và ngắt kết nối dễ dàng cho các cảm biến và các phần phần cứng bên ngoài khác. Tất cả các bảng đầu cuối được đánh dấu đầy đủ để dễ dàng xác định các kênh đầu vào.

Kết nối bảng nối vẫn vào: Kết nối với tấm nền VME đảm bảo rằng khi mô -đun được kết nối với bảng nối đa năng, có một kết nối chắc chắn và mô -đun được đặt để ngăn chặn mọi kết nối điện không liên tục.

Phạm vi ứng dụng

Kiểm soát quá trình: Ví dụ về các điều khiển quá trình bao gồm giám sát và kiểm soát nhiệt độ, áp suất, dòng chảy, v.v.

Hệ thống thu thập dữ liệu: Thu thập và số hóa thông tin tương tự từ các máy dò khác nhau để kiểm tra và giám sát.

Tự động hóa công nghiệp: GE IC697ALG230 được tích hợp với máy móc và thiết bị nhà máy tự động điều khiển và vận hành các quy trình của nhà máy.

Khắc phục sự cố

Không có tín hiệu hoặc đọc sai:Kiểm tra xem tín hiệu đầu vào có nằm trong phạm vi được cấu hình không. Tìm kiếm các chấm dứt không phù hợp hoặc lỏng lẻo trong các kết nối hệ thống dây điện. Cũng đảm bảo nguồn tín hiệu đầu vào là OK.

Thất bại kênh: Kiểm tra đèn LED trạng thái của kênh bị ảnh hưởng. Nếu đèn LED không được thắp sáng, một kênh có thể xấu. Kiểm tra thiết lập kênh trên ứng dụng lập trình PLC. Nếu vấn đề tiếp tục, thay thế mô -đun.

Tiếng ồn hoặc nhiễu tín hiệu điện tử: Đảm bảo nối đất và che chắn cáp mang tín hiệu tương tự. Đối với các tín hiệu hiện tại, sử dụng cáp cặp xoắn kể từ khi nhiễu bị giảm. Tìm kiếm các nguồn nhiễu gần đó trong trường điện từ và di chuyển cáp khi cần thiết.

Mô -đun không được PLC nhận ra: Xác minh rằng mô -đun được đặt đúng trong giá. Module không được nhận ra bởi các kết nối bảng nối đất PLC và giá đỡ. Giao tiếp lại các tham số của Themodule trong phần mềm lập trình PLC.

Nhiệt độ quá nhiệt độ:Xác minh rằng mô -đun đang hoạt động trong phạm vi nhiệt độ được chỉ định. Xác minh rằng có đủ làm mát và luồng không khí xung quanh giá PLC.
