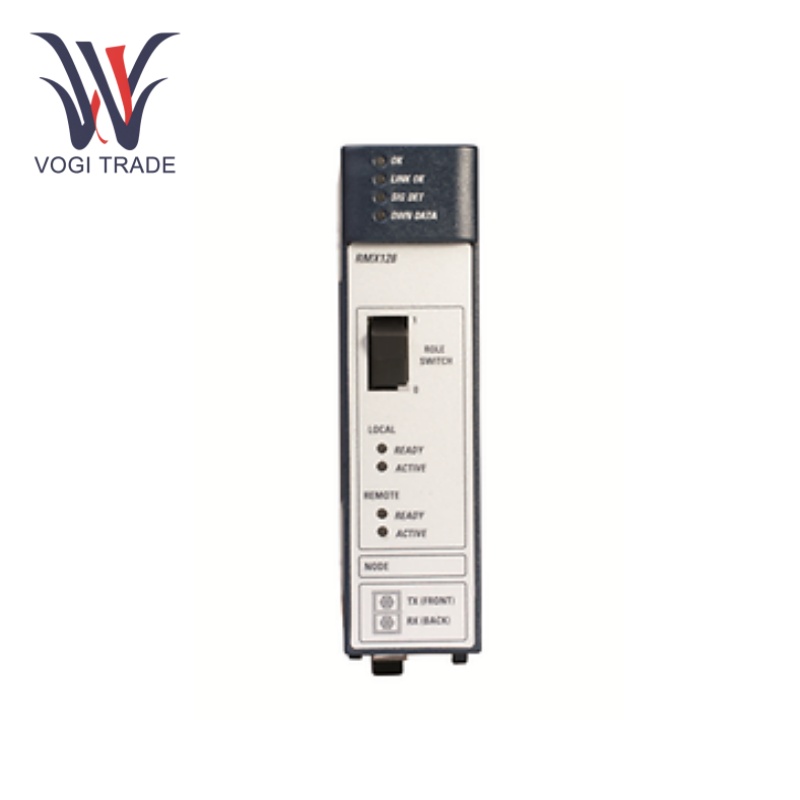

GE IC695RMX128

Thông số vận hành

Dung lượng bộ nhớ:128 MB.

Giao diện truyền thông:2.12 Gbaud.

Yêu cầu về năng lượng:580 mA.

Phạm vi nhiệt độ hoạt động:-40°C đến +70°C.

Khả năng tương thích:Thích hợp cho bộ điều khiển GE PACSystems RX3i.

Tính năng sản phẩm

Đồng bộ hóa hiệu quả:Trong hệ thống điều khiển công nghiệp, nhiều thiết bị khác nhau cần hoạt động đồng thời trong cùng một tham chiếu đồng hồ để cung cấp khả năng điều khiển rõ ràng và trao đổi loại. GE IC695RMX128 có thể tránh tình trạng không nhất quán dữ liệu và trôi thời gian một cách hiệu quả, đồng thời cải thiện độ ổn định và độ tin cậy tổng thể của hệ thống, cho phép GE IC695RMX128 dễ dàng đồng bộ hóa đồng hồ với các thiết bị khác.

thích hợp với Hệ thống coi thường sự phụ thuộc cao hơn—Sự dư thừa: Nó có khả năng sao lưu dự phòng trong hệ thống. Thử nghiệm trực tiếp được thực hiện với hai mô-đun có chức năng tương tự nhau, vì vậy nếu một trong số chúng bị lỗi, chế độ dự phòng sẽ ngay lập tức đảm nhận công việc, điều này có thể đảm bảo hệ thống hoạt động liên tục và giảm thời gian ngừng hoạt động cũng như mất mát do lỗi.

Cài đặt

Cài đặt trong Rack:Mô-đun GE IC695RMX128 được lắp vào giá RX3i. Đảm bảo rằng mô-đun được đặt đúng cách và chắc chắn vào khe thích hợp cũng như kết nối đó được an toàn. Việc lựa chọn vị trí khe cắm phải phụ thuộc vào cấu hình và yêu cầu của hệ thống để đảm bảo kết nối và liên lạc thích hợp với các mô-đun khác trong giá đỡ.

Kết nối sợi quang:Cáp quang đường lên LC được cắm vào các đầu nối của mô-đun. Khi kết nối mọi thứ, hãy đảm bảo rằng bạn có các đầu nối cáp quang sạch sẽ và không bị đứt, đồng thời cáp quang đang được định tuyến chính xác và được bảo vệ để không bị đứt hoặc bị kẹp. Để đảm bảo rằng các nút được liên kết chính xác với nhau, cáp quang phải được kết nối theo sơ đồ kết nối được cung cấp và cẩn thận làm theo hướng dẫn kết nối.

Cáp cấp nguồn:Kết nối cáp cấp nguồn dựa trên điện áp và dòng điện xác định. Đảm bảo cực tính đúng để nó không bị kết nối ngược; và điện áp cung cấp cần phải ở mức bình thường. Bạn sẽ cần nguồn điện ổn định để giữ cho mô-đun này hoạt động chính xác.

Khắc phục sự cố

Fiber Optic Truyền thông:Trong trường hợp liên lạc cáp quang bị lỗi, trước tiên hãy kiểm tra kết nối của cáp quang; nó có thể bị kẹt hoặc bị hư hỏng. Để kiểm tra xem công suất quang có nằm trong phạm vi bình thường hay không, hãy đo công suất quang của cáp quang bằng máy đo công suất quang. Kiểm tra mô-đun máy phát và máy thu cáp quang và thay thế chúng nếu nguồn điện quang không bình thường.

Trao đổi bộ nhớ:Trong trường hợp xảy ra lỗi trao đổi bộ nhớ, hãy kiểm tra cấu hình và kết nối của các mô-đun trao đổi bộ nhớ dự phòng (RMX). Đảm bảo rằng RMX chính và dự phòng được cấu hình và kết nối đúng cách. Xác minh cài đặt của phần mềm lập trình cho các tham số trao đổi bộ nhớ để đảm bảo sử dụng đúng thuật toán và chức năng. Nếu kiểm tra trao đổi bộ nhớ không được tiến hành trong môi trường mô phỏng, hãy cố gắng cách ly bệnh lý càng nhiều càng tốt.

Lỗi phát hiện lỗi mạngNếu chức năng phát hiện lỗi mạng không thành công, trước tiên bạn nên kiểm tra kết nối và cấu hình mạng, đảm bảo rằng mạng được cấu hình và kết nối bình thường. Phải kiểm tra cài đặt phát hiện lỗi mạng trong phần mềm lập trình để xác minh rằng các thông số và ngưỡng phát hiện là chính xác. Nếu sự cố vẫn tồn tại thì bạn có thể kiểm tra xem bạn có đang sử dụng chương trình cơ sở mới nhất cho mô-đun hay không.

Phạm vi ứng dụng

Tự động hóa công nghiệp:GE IC695RMX12 có thể xử lý dữ liệu và điều khiển các hoạt động dự phòng. trong ngành sản xuất, như trong dây chuyền sản xuất ô tô, dây chuyền chế biến thực phẩm và sản xuất thiết bị điện tử. Nó đảm bảo dây chuyền sản xuất hoạt động liên tục, tăng hiệu quả sản xuất và chất lượng sản phẩm, đồng thời giảm tình trạng gián đoạn sản xuất và tỷ lệ phế liệu do lỗi hệ thống gây ra.

Quản lý năng lượng:Độ ổn định và độ tin cậy của hệ thống là một trong những khía cạnh quan trọng nhất trong các nhà máy điện, trạm biến áp cũng như các hệ thống sản xuất và phân phối năng lượng khác. Trong bối cảnh này, mô-đun có thể được sử dụng để điều khiển và đồng bộ hóa nhiều hệ thống điều khiển song song, đảm bảo mạng điện hoạt động an toàn và ổn định. Nếu hệ thống điều khiển có bất kỳ lỗi nào, GE IC695RMX128 có thể nhanh chóng chuyển sang hệ thống dự phòng để tránh mất điện và các sự cố khác.
