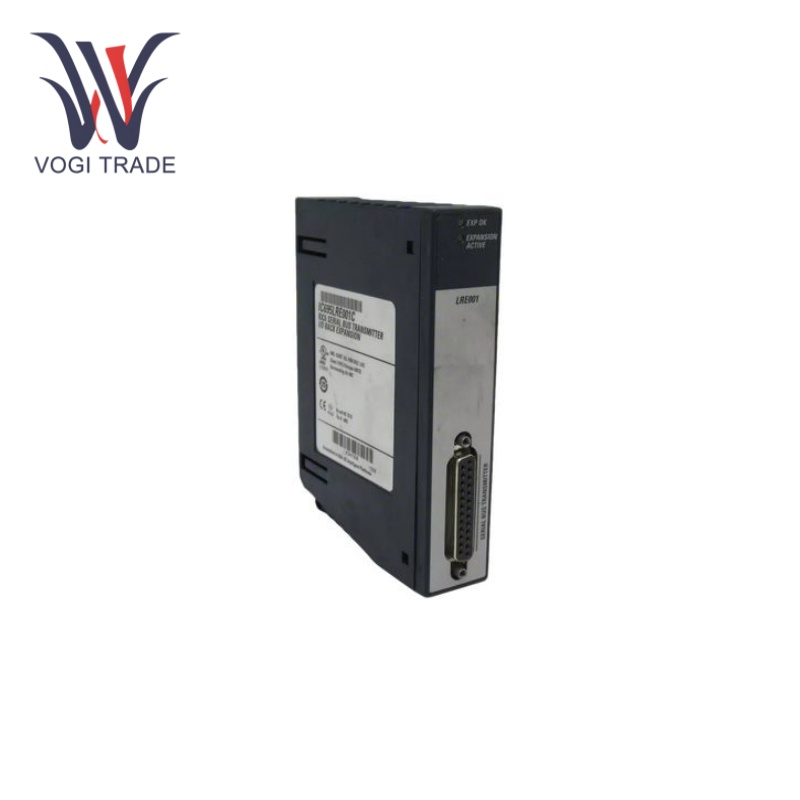

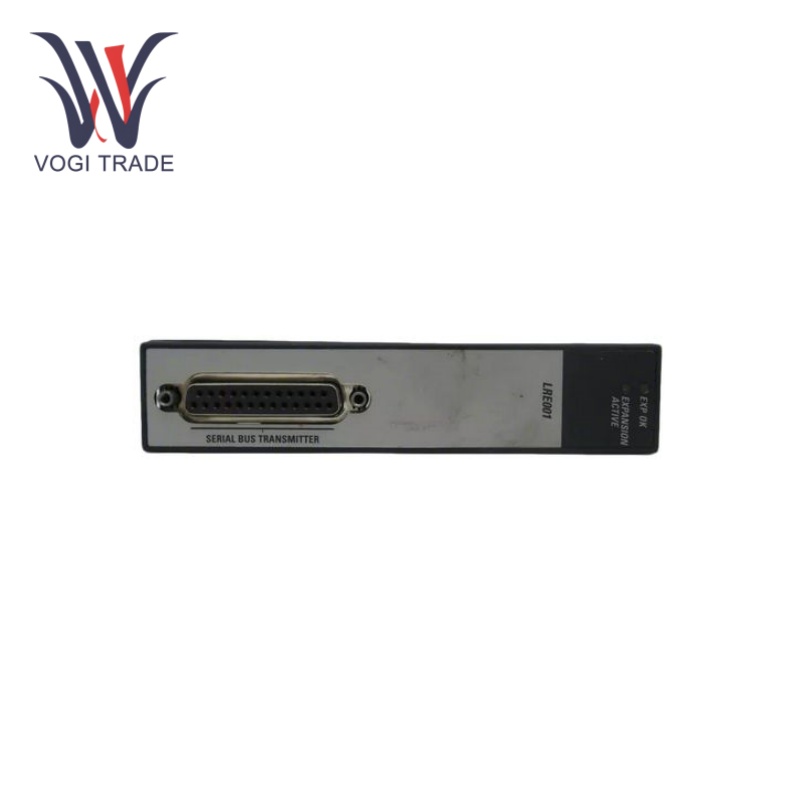

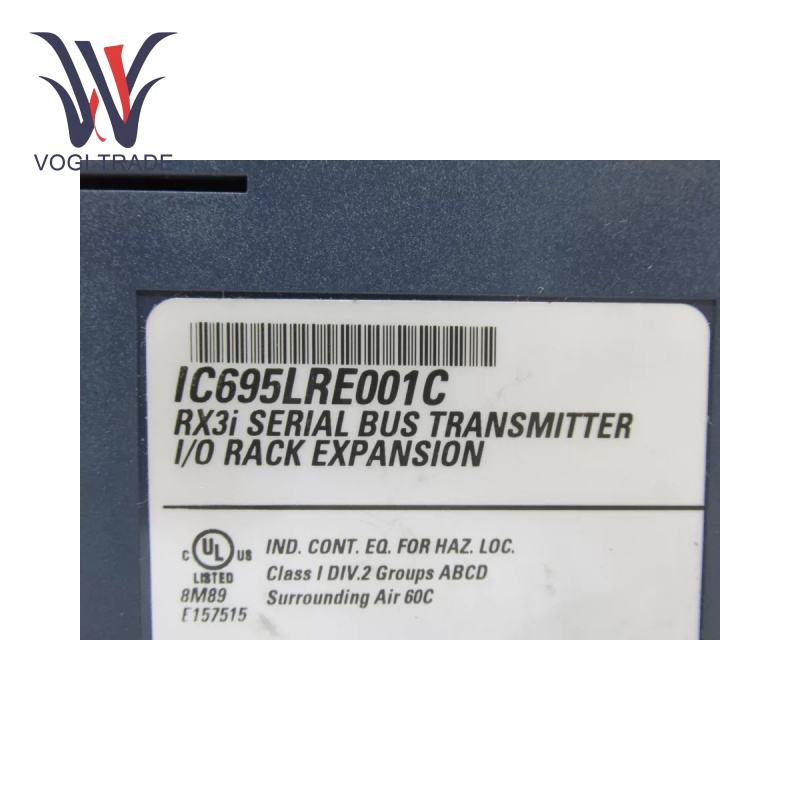

GE IC695LRE001

Thông số hoạt động

Mức tiêu thụ hiện tại:132 mA ở 5V từ bảng nối đa năng.

Tốc độ dữ liệu hiệu quả:500 kBps khi bus mở rộng bao gồm các bảng nối đa năng từ xa.

Độ dài cáp tối đa:Bảng nối đa năng mở rộng  Lên đến 50 feet (15 mét).  Bảng nối đa năng từ xa Lên tới 700 feet (213 mét).

Cổng nối tiếp:RS-232 DCE, hỗ trợ tốc độ truyền từ 1.200 đến 115.200 bps.

Anh tacách ly ctrical:Truyền thông khác biệt không bị cô lập.

Tính năng sản phẩm

Dịch tín hiệu:GE IC695LRE001 Được sử dụng để chuyển các mức tín hiệu từ Bảng nối đa năng sang mức tín hiệu cần thiết cho các bảng nối đa năng mở rộng nối tiếp.

Chỉ báo trạng thái:2 Đèn LED xanh.

Mở rộng đang hoạt động:Cho biết trạng thái của bus mở rộng; nó BẬT khi mô-đun đang giao tiếp với các bảng nối đa năng mở rộng và TẮT khi không giao tiếp.

Sức mạnh tính toán nhanh:Nó có khả năng thực hiện các phép tính phức tạp ở tốc độ cao nhờ bộ vi xử lý mạnh mẽ. Việc đào tạo mở rộng cho phép nó xử lý dữ liệu thời gian thực cho các thuật toán và chức năng ra quyết định nhanh hơn và chính xác hơn nhiều. Ví dụ: trong tự động hóa công nghiệp, GE IC695LRE001 có thể nhanh chóng phản ứng với những thay đổi trong đầu vào cảm biến và điều chỉnh đầu ra điều khiển khi cần thiết.

Nhiều lựa chọn cho giao tiếp:GE IC695LRE001 có thể giao tiếp bằng các giao thức Ethernet/IP, Profibus DP và Modbus TCP. Quá trình này hoạt động trơn tru vì các nền tảng cung cấp giao diện mạnh mẽ để tích hợp với nhiều thiết bị công nghiệp khác nhau, bao gồm bộ điều khiển logic khả trình (PLC), giao diện người-máy (HMI) và hệ thống Điều khiển giám sát và thu thập dữ liệu (SCADA). Nó khuyến khích trao đổi dữ liệu hiệu suất cao và điều khiển phối hợp trên toàn bộ mạng công nghiệp.

Tính năng giám sát và chẩn đoán mạnh mẽ:Thiết bị có đầy đủ chức năng tự chẩn đoán. Nó cũng có thể giám sát trạng thái bên trong của chính nó, chẳng hạn như điện áp, nhiệt độ và tính toàn vẹn của liên kết truyền thông. Nó cũng loại bỏ tất cả các mã lỗi và thông báo chẩn đoán trong trường hợp xảy ra bất thường, cho phép xác định và phục hồi nhanh chóng sau các sự cố. Khả năng tự điều chỉnh này giảm thiểu tối đa thời gian ngừng hoạt động và chi phí bảo trì.

Cài đặt

Gắn kết:Là một phần của bất kỳ hệ thống nào, mô-đun GE IC695LRE001 này được gắn trong đầu nối mở rộng đặc biệt ở đầu bên phải của Bảng nối đa năng. Bởi vì nó không sử dụng khe cắm hệ thống thông thường nên điều này cho phép các mô-đun khác sử dụng hiệu quả các khe cắm có sẵn. Mặt còn lại (phía trước) của mô-đun có một đầu nối để kết nối cáp mở rộng (phải là sản phẩm Belden 8107 hoặc loại tương tự, miễn là nó có chất lượng tốt).

Phạm vi ứng dụng

Tự động hóa công nghiệp:GE IC695LRE001 được sử dụng rộng rãi trong các nhà máy sản xuất như một hệ thống quản lý và điều khiển cho các quy trình sản xuất phức tạp. Nó có khả năng trở thành bộ điều khiển trung tâm cho cánh tay robot, băng tải và dây chuyền lắp ráp tự động. Nó cũng cung cấp khả năng kết nối với các loại cảm biến và bộ truyền động khác nhau, giúp kiểm soát và tối ưu hóa hoạt động sản xuất một cách chính xác nhằm cải thiện năng suất hoặc chất lượng sản phẩm.

Sản xuất và phân phối điện:Tại các nhà máy điện và trạm biến áp, GE IC695LRE001 được sử dụng để giám sát và điều khiển các hệ thống phát và phân phối điện. Nó chịu trách nhiệm kiểm soát tốc độ tuabin, điều chỉnh điện áp và hiệu chỉnh hệ số công suất. Nó cũng có thể giao tiếp với các trung tâm điều khiển lưới điện để đảm bảo cung cấp điện đáng tin cậy và ổn định lưới điện.

Công nghiệp chế biến:chẳng hạn như hóa chất, dược phẩm, chế biến thực phẩm bằng cách kiểm soát một số quy trình quan trọng. Nó cũng có thể cảm nhận và kiểm soát các biến số như nhiệt độ, áp suất và tốc độ dòng chảy trong lò phản ứng, đường ống và thùng trộn. Điều này cho phép họ đáp ứng các yêu cầu nghiêm ngặt về quy trình và thông số kỹ thuật về chất lượng sản phẩm.

Khắc phục sự cố

Chỉ báo LED:Xác nhận rằng đèn LED EXP OK sáng để chắc chắn rằng bảng nối đa năng đang cung cấp nguồn 5V cho mô-đun. Nếu đèn LED Hoạt động Mở rộng không sáng trong quá trình giao tiếp dự kiến, hãy kiểm tra các kết nối với bảng nối đa năng mở rộng hoặc từ xa cũng như chính cáp mở rộng để biết kết nối thích hợp và hư hỏng.

Tính toàn vẹn của cáp: Kiểm tra cáp mở rộng xem có dấu hiệu hao mòn hay hư hỏng nào không và đảm bảo cáp đáp ứng các yêu cầu đã chỉ định

 cho hiệu suất tối ưu.

Vị trí mô-đun thích hợp:Kiểm tra xem mô-đun đã được cắm hoàn toàn vào đầu nối mở rộng chuyên dụng ở phía ngoài cùng bên phải của Bảng nối đa năng hay chưa.

Cập nhật chương trình cơ sở:Luôn cập nhật chương trình cơ sở của mô-đun để đảm bảo tính tương thích và hiệu suất của hệ thống.
