GE IC695ETM001

Thông số hoạt độngrs

Tốc độ xử lý:200 MHz

Cổng Ethernet:Hai cổng RJ-45 10BaseT/100BaseTX tự động cảm biến

Địa chỉ IP:Hỗ trợ một địa chỉ IP duy nhất

Cổng nối tiếp:Cổng quản lý trạm RS-232

Giao thức được hỗ trợd:SRTP, Modbus TCP, EGD

Tính năng sản phẩm

Trao đổi dữ liệu:Dữ liệu toàn cầu Ethernet EGD,Cho phép trao đổi dữ liệu định kỳ.

Ngăn xếp Com:Ngăn xếp TCP/IP được sử dụng với SRTP (Giao thức truyền tải làm mới dịch vụ), giao thức không dây được triển khai trong HAL1033, bao gồm Máy chủ và Máy khách Modbus/TCP.

Đồng bộ hóa thời gian:Đồng bộ hóa thời gian với Máy chủ thời gian SNTP trên mạng Ethernet.

Quyền truy cập của người quản lý trạm:Cung cấp quyền truy cập Trình quản lý Trạm tích hợp để truy cập giám sát trực tuyến.

Truyền dữ liệu:Giao diện truyền thông tốc độ cao giúp truyền dữ liệu nhanh chóng giữa các thiết bị được kết nối. Các giao thức được hỗ trợ bao gồm Ethernet/IP và Modbus TCP, cho phép khả năng tương thích chưa từng có với PLC, HMI và thiết bị tự động hóa công nghiệp. GE IC695ETM001 đảm bảo trao đổi dữ liệu theo thời gian thực, cho phép đưa ra quyết định nhanh chóng và kiểm soát quy trình.

Tùy chọn cấu hình linh hoạt:GE IC695ETM001 cung cấp nhiều thông số có thể cấu hình, người dùng có thể tùy chỉnh chức năng của nó để đáp ứng nhu cầu ứng dụng cụ thể của họ. Thông qua giao diện phần mềm trực quan, người dùng có thể định cấu hình tốc độ truyền thông, địa chỉ IP và vô số cài đặt khác. Điều này cho phép thực hiện các ứng dụng từ tác vụ điều khiển đơn giản đến cơ sở hạ tầng tự động hóa được kết nối mạng phức tạp.

Với khả năng chẩn đoán và giám sát:Thiết bị đi kèm với khả năng chẩn đoán tích hợp. Nó có thể liên tục kiểm tra tình trạng bên trong của chính nó, như điện áp, nhiệt độ, liên kết giao tiếp, v.v. Nếu có sự cố xảy ra, nó sẽ tạo ra các cảnh báo  và mã lỗi cung cấp phản hồi để chẩn đoán. Khả năng tự giám sát của nó cho phép nó giảm thời gian ngừng hoạt động bằng cách cung cấp khả năng nhận dạng và giải quyết vấn đề nhanh chóng.

Cài đặt

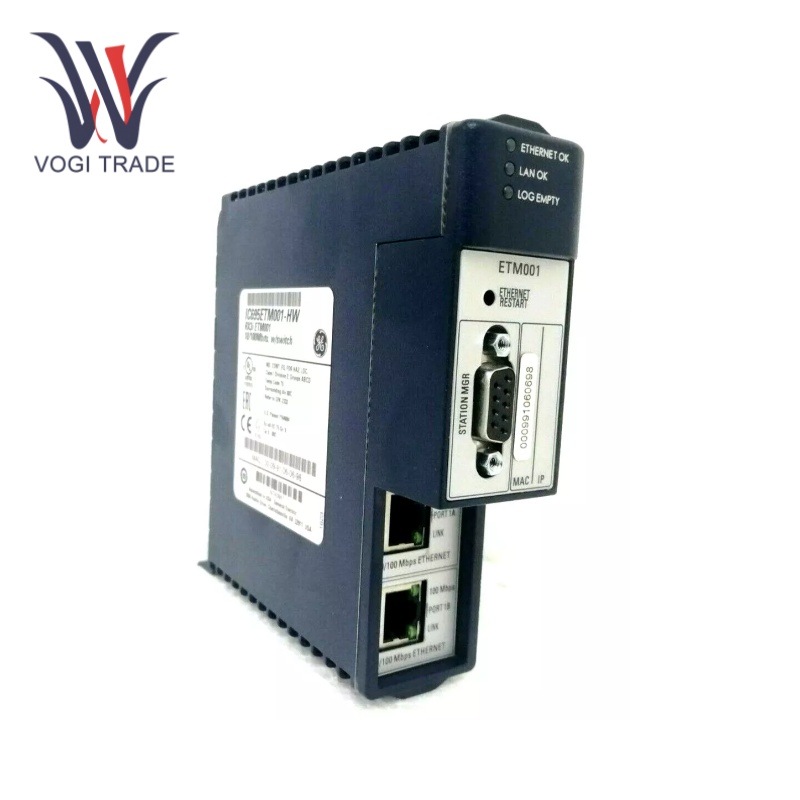

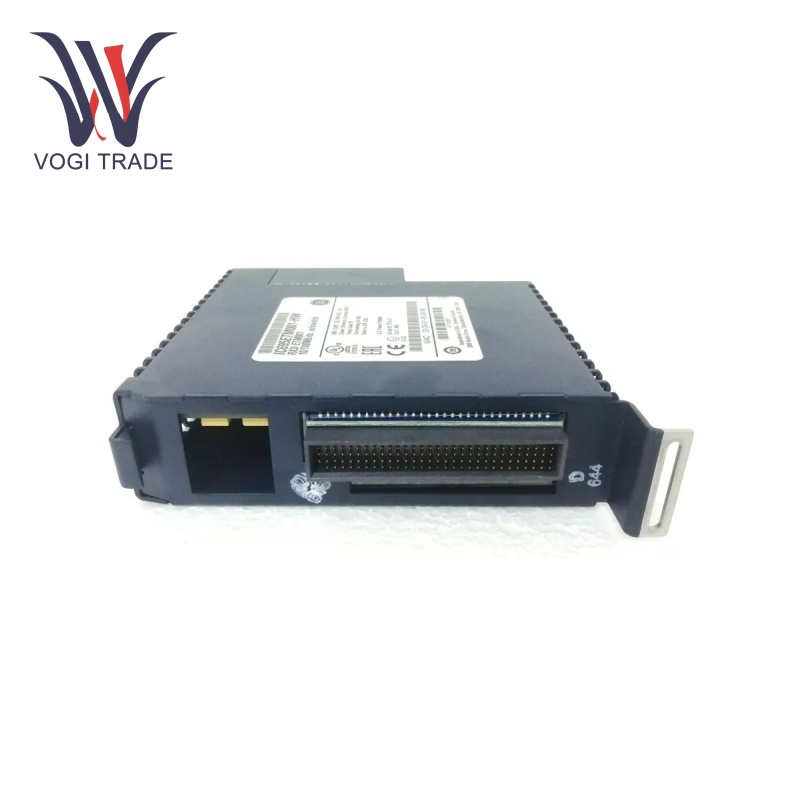

Cài đặt:GE IC695ETM001 là một mô-đun có kích thước một khe cắm được gắn trong đế hệ thống RX3i. Nó bao gồm 2 đầu nối Ethernet RJ-45 và đầu nối D âm 9 chân cho cổng Trình quản lý Trạm. Đảm bảo trong quá trình cài đặt Mạng Ethernet hình thành cấu trúc liên kết dạng cây để ngăn chặn sự trùng lặp gói và tình trạng quá tải của mạng.

Ứng dụngn cửa hàng

Tự động hóa công nghiệp:GE IC695ETM001 được sử dụng trong lĩnh vực Tự động hóa Công nghiệp để kết nối và quản lý các thành phần tự động hóa khác nhau trong nhà máy sản xuất. Nó có thể hoạt động như một cầu nối giao tiếp giữa Bộ điều khiển logic lập trình (PLC), PLC và các mô-đun I/O từ xa, để mang lại sự linh hoạt và khả năng mở rộng cao hơn trong hệ thống điều khiển tòa nhà. Hơn nữa, nó cho phép tích hợp dễ dàng các cảm biến và bộ truyền động thông minh có thể tăng năng suất và tính linh hoạt trên dây chuyền sản xuất.

Kiểm soát quá trình:GE IC695ETM001 rất quan trọng trong các ngành công nghiệp như công nghiệp hóa chất, dược phẩm và chế biến thực phẩm để giám sát và kiểm soát các quy trình quan trọng. Nó cũng có thể gửi dữ liệu quy trình theo thời gian thực đến các hệ thống điều khiển tập trung để người vận hành có thể điều chỉnh khi cần. Ví dụ, nó có thể truyền nhiệt độ, áp suất và tốc độ dòng chảy trong lò phản ứng hóa học để đảm bảo phản ứng xảy ra trong giới hạn đã chọn.

Tự động hóa tòa nhà:GE IC695ETM001 có thể được sử dụng để điều khiển và giám sát các hệ thống tòa nhà trong các tòa nhà thương mại và dân cư. Ví dụ: nó có thể kết nối với hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), điều khiển ánh sáng và hệ thống kiểm soát truy cập. Sự tích hợp này cho phép vận hành các thiết bị tiết kiệm năng lượng, nâng cao sự thoải mái và cải thiện an ninh.

Khắc phục sự cố

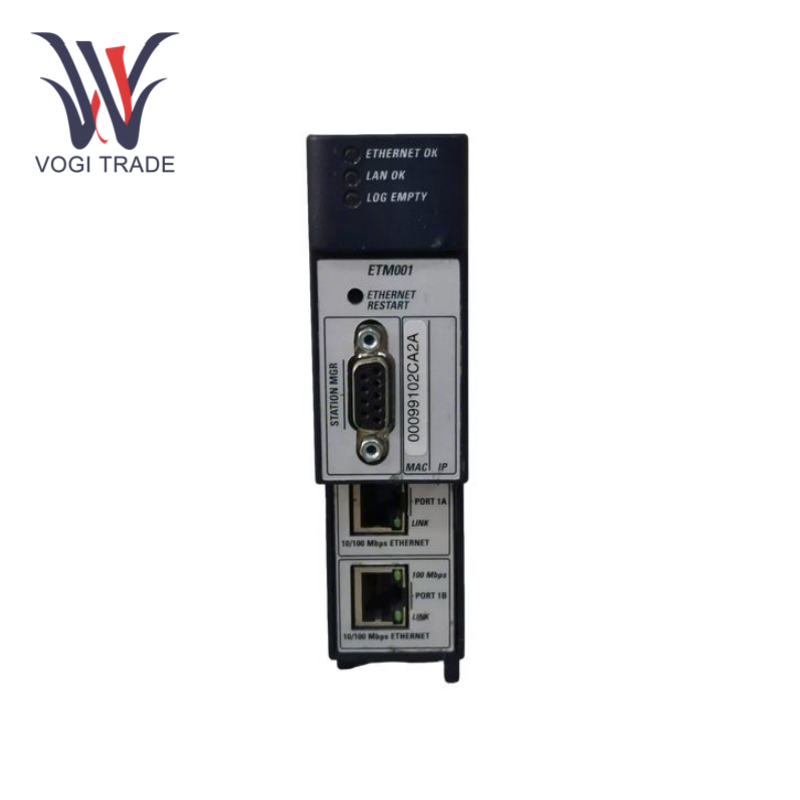

Chỉ báo LED:Lưu ý rằng Ethernet OK, LAN OK và Log Empty là các đèn LED để bạn tham khảo. Đèn chỉ báo LED cho hoạt động và tốc độ của cổng cung cấp thông tin về hiệu suất mạng.

Nên và Không nên:Đảm bảo tuân theo các nguyên tắc kỹ thuật cụ thể như được nêu trong hướng dẫn sử dụng vì lý do hiệu suất và an toàn. Ví dụ: mẫu mã 2-5 nhấp nháy biểu thị tình trạng lỗi.

Quản lý trạm:Sử dụng Trình quản lý Trạm cho các lệnh chẩn đoán và để nhận thông tin chi tiết về trạng thái

Cập nhật chương trình cơ sở:Đảm bảo rằng chương trình cơ sở của mô-đun được cập nhật để ngăn ngừa các sự cố đã biết và cải thiện hiệu suất.
