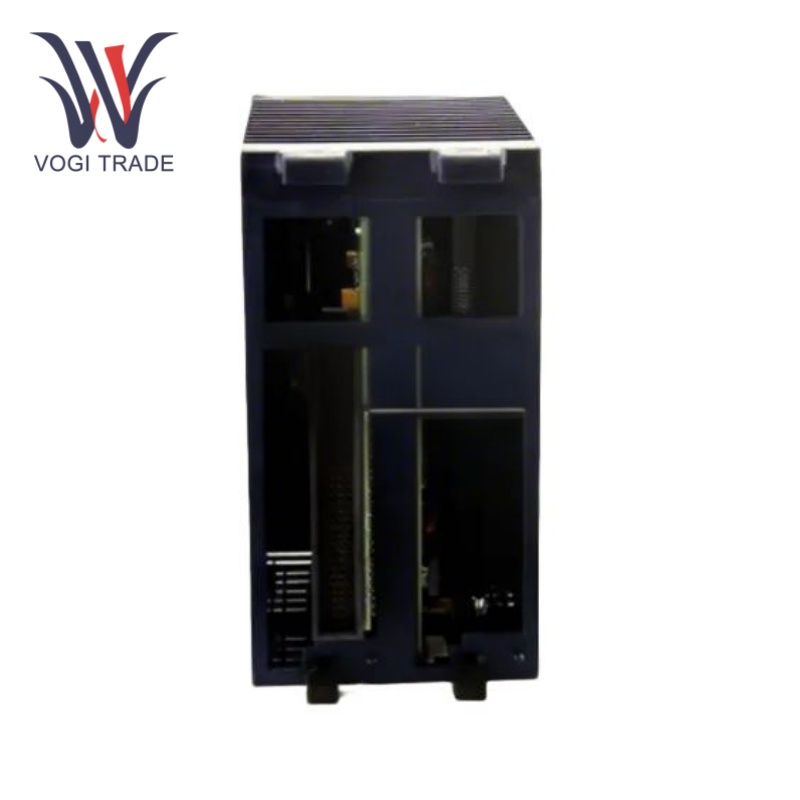

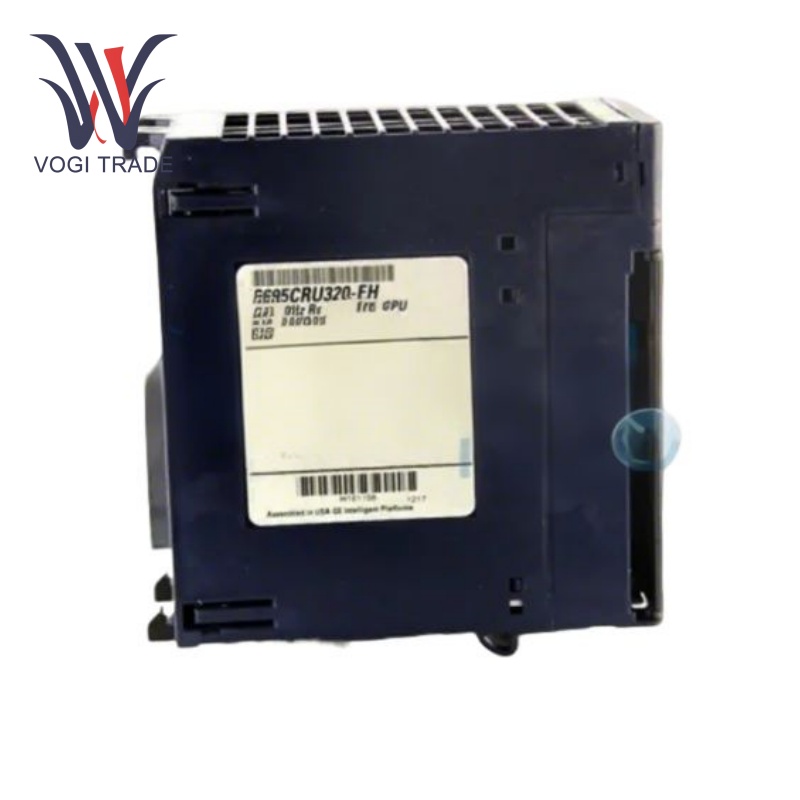

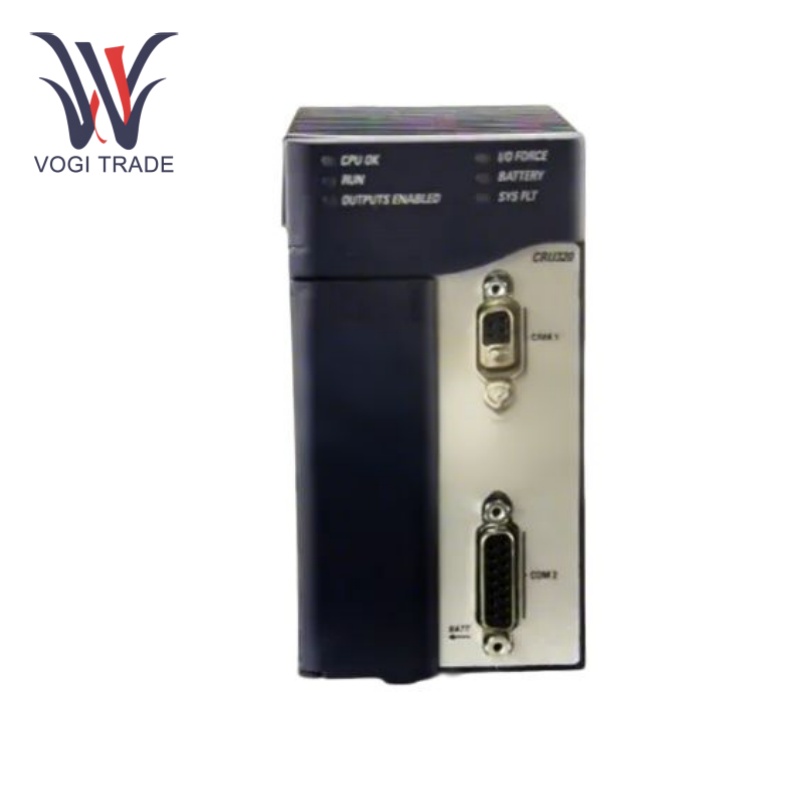

GE IC695CRU320

Thông số vận hành

Bộ xử lý:1GHz.

Ký ức:64 MB.

Cổng nối tiếp:RS-232 và RS-485.

Khối chương trình:512 khối chương trình có thể được cấu hình.

Độ bền flash:100.000 ghi/xóa.

Truyền dữ liệu:2Mbyte.

Yêu cầu về năng lượng:3,3V DC.

Cửa hàng Nhiệt độ:0°C đến 60°C.

Tính năng sản phẩm

Khả năng dự phòng Hot Standby:Nếu bộ điều khiển hoạt động bị lỗi, hệ thống có thể chuyển sang bộ xử lý dự phòng một cách trơn tru và tiếp tục vận hành hệ thống. Chúng được viết theo cách mà việc chuyển đổi giữa các bộ điều khiển diễn ra nhiều nhất trong 1 lần quét logic, dẫn đến thời gian chuyển đổi tối thiểu là 3,133 ms.

Hiệu suất xử lý mạnh mẽ:Được trang bị bộ xử lý Celeron M 1GHz đảm bảo khả năng xử lý tốc độ cao, cho phép GE IC695CRU320 xử lý các thuật toán và logic điều khiển phức tạp, đồng thời cho phép nó cung cấp phản hồi nhanh theo thời gian thực, điều quan trọng trong các ứng dụng có mức độ quan trọng cao hơn cũng như các ứng dụng lớn và phức tạp .

Giao thức truyền thông linh hoạt:GE IC695CRU320 có hai giao diện truyền thông nối tiếp và có thể được sử dụng với các tiêu chuẩn truyền thông nối tiếp RS232 và RS485. Nó cho phép trao đổi dữ liệu suôn sẻ cũng như tương tác với các thiết bị và hệ thống bên ngoài bằng cách tạo khả năng tích hợp vào một số mạng điều khiển công nghiệp

Cài đặt

Gắn kết:Bộ xử lý GE IC695CRU320 gắn vào bảng nối đa năng RX3i và được cắm trực tiếp vào các khe Kết nối thành phần ngoại vi (PCI). Để kiểm tra xem mô-đun đã được lắp chắc chắn chưa và nó phải được kết nối tốt. Các mô-đun khác trên bus được kết nối thông qua PCI phiên bản 2.2 trở lên, cho phép mọi dữ liệu được truyền nhanh chóng và chia sẻ với bảng nối đa năng.

Nguồn điện không chính xác:Lắp dây cấp nguồn theo yêu cầu về điện áp và dòng điện yêu cầu. Nó cần 3,3V DC ở 1A và 5V DC ở 1,2A để hoạt động bình thường. Vì vậy, hãy cẩn thận về cực tính của nguồn điện để tránh kết nối ngược và đảm bảo rằng điện áp nguồn phải nằm trong phạm vi bình thường.

Kết nối truyền thông:Đối với hai cổng nối tiếp, hãy kết nối thiết bị thông qua cáp giao tiếp. Xác minh rằng các tham số truyền thông (tốc độ truyền, bit dữ liệu, bit dừng và bit chẵn lẻ) được cấu hình phù hợp. Nếu sử dụng các mô-đun giao tiếp hoặc giao tiếp Ethernet khác, hãy cài đặt và định cấu hình theo cách cài đặt tương ứng của chúng.

Khắc phục sự cố

Lỗi chuyển đổi dự phòng:Kiểm tra xem liên kết dự phòng giữa bộ xử lý hoạt động và dự phòng có được kết nối và cấu hình hay không. Các liên kết đồng bộ GE IC695CRU320 phải được cấu hình và kết nối vật lý đúng cách. Tiếp theo, hãy kiểm tra cài đặt hệ thống và lập trình để đảm bảo logic và điều kiện chuyển đổi dự phòng là đúng. Kiểm tra chức năng dự phòng, nếu khả thi, trong môi trường mô phỏng không có lỗi để xác định lỗi hệ thống.

Lỗi giao tiếp:Lỗi giao tiếp thường xảy ra do sự cố với các cổng nối tiếp, vì vậy hãy kiểm tra xem cáp giao tiếp có được gắn đúng cách hay không, đồng thời kiểm tra xem nó có bị hỏng hay không. Sau đó, hãy đảm bảo rằng cài đặt thông số giao tiếp của bạn là chính xác, chẳng hạn như tốc độ truyền, bit dữ liệu, bit dừng và bit chẵn lẻ. Hãy thay cáp giao tiếp hoặc thử kết nối modem với một thiết bị thay thế. Bạn cũng có thể kiểm tra cấu hình mạng và các cài đặt mô-đun liên quan để biết các sự cố giao tiếp khác, ví dụ như các sự cố giao tiếp Ethernet.

Thực thi chương trình bất thường:Nếu quá trình thực thi chương trình không bình thường, bước đầu tiên là kiểm tra xem mã chương trình có lỗi hoặc mâu thuẫn logic hay không. Kiểm tra trạng thái chạy của chương trình và giá trị của các biến bằng công cụ  Debugging của phần mềm lập trình. Cập nhật chương trình lên phiên bản mới nhất nếu cần thiết hoặc sửa đổi, hiệu chỉnh theo tình hình thực tế. Bạn cũng có thể theo dõi việc sử dụng bộ nhớ để kiểm tra xem chương trình có sử dụng quá nhiều dung lượng bộ nhớ truy cập ngẫu nhiên khi chạy hay không.

Phạm vi ứng dụng

Tự động hóa công nghiệp:GE IC695CRU320 có thể được sử dụng trong ngành sản xuất để tự động hóa và giám sát hiệu suất của nhiều thiết bị sản xuất khác nhau, bao gồm dây chuyền lắp ráp, máy CNC và cánh tay robot. Nó cung cấp khả năng kiểm soát dự phòng để đảm bảo dây chuyền sản xuất hoạt động liên tục và cải thiện hiệu quả sản xuất, chất lượng sản phẩm và an toàn sản xuất.

Lĩnh vực năng lượng:GE IC695CRU320 có thể giám sát trạng thái vận hành của thiết bị điện trong thời gian thực, kiểm soát quá trình phát và phân phối điện cũng như tối ưu hóa hệ thống quản lý năng lượng bằng cách giao tiếp với các cảm biến và bộ truyền động. Mạng lưới điện có thiết kế dự phòng đảm bảo sự ổn định và độ tin cậy của chúng.
