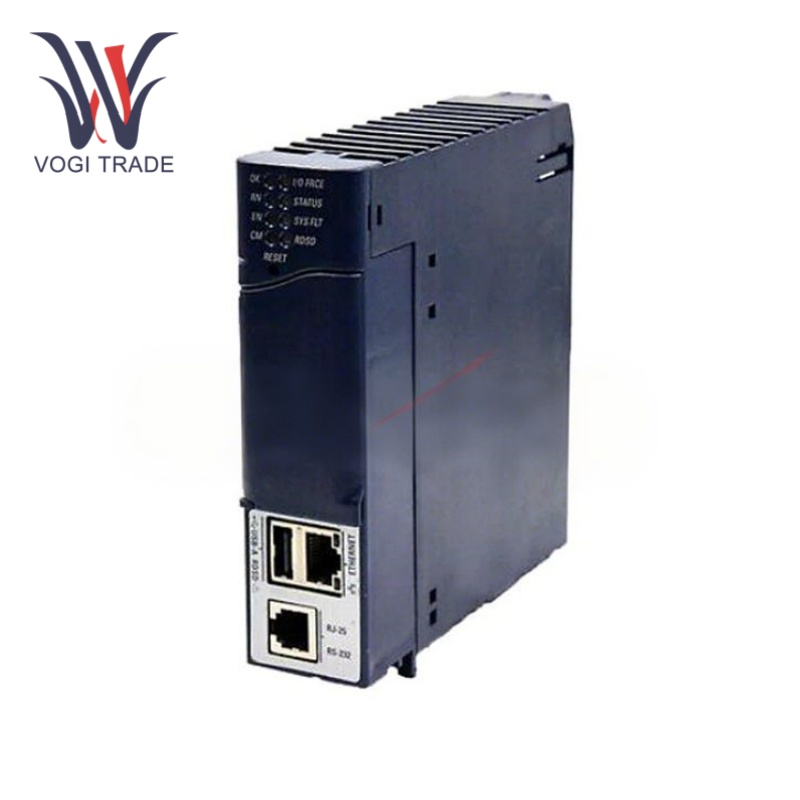

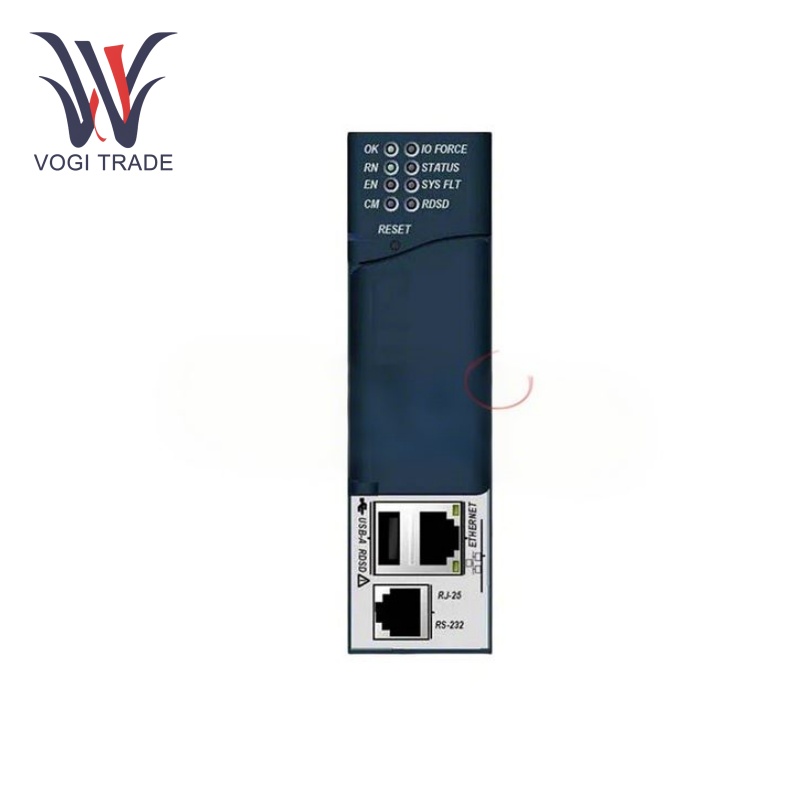

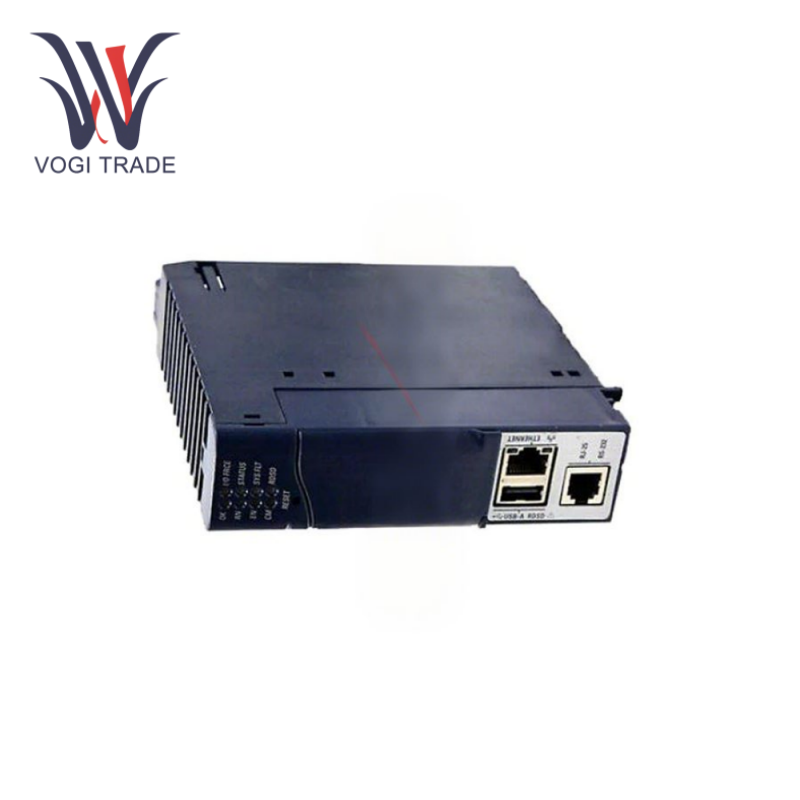

GE IC695CPE305

Thông số vận hành

Điện áp đầu vào:5V DC 1A.

Nhiệt độ hoạt động:0°C đến 60°C.

Tiếng ồn:3%.

Cổng giao tiếp I/O:1 x Ethernet, 2 x Nối tiếp (RS232 hoặc RS485), 1 x USB 2.0 host.

Truyền dữ liệu qua  Ethernet:10/100 Mb/giây.

Các tính năng mô hình mới:RAM 5 MB.

Đo lường: 0,72 ms trên 1000 lệnh Boolean.

Giao thức:Ethernet, Genius, PROFIBUS DP, DeviceNet. Giao thức nối tiếp nô lệ SNP, nô lệ I/O nối tiếp và giao thức nối tiếp nô lệ Modbus RTU.

Tính năng sản phẩm

Một cổng giao tiếp Ethernet:Bộ thu 10/100 Mbps, Cổng giao tiếp này có thể được sử dụng với các máy trạm lập trình, giao diện người-máy (HMI), hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA), sản phẩm phần cứng và phần mềm của bên thứ ba, nhắn tin giữa các bộ điều khiển và trao đổi dữ liệu trên bộ điều khiển nền tảng tương tự. Ngoài ra, cổng Ethernet có khả năng được sử dụng cho OPC UA để các thiết bị của bên thứ ba có thể được tích hợp qua giao thức OPC. Ngoài giao tiếp Ethernet, GE IC695CPE305 còn tích hợp hai cổng nối tiếp tuân thủ các tiêu chuẩn giao tiếp RS232 và RS485, đồng thời có cổng máy chủ USB 2.0, cho phép tải xuống và tải lên các chương trình người dùng từ ổ USB của điện thoại thông minh.

Tốc độ xử lý cao:Tốc độ bộ xử lý là 1,1 GHz và tốc độ quét thông thường là 0,72 ms trên 1000 lệnh Boolean, GE IC695CPE305 có thể nhanh chóng xử lý một số lượng lớn tác vụ xử lý dữ liệu và thao tác logic, đảm bảo hiệu suất thời gian thực và hiệu quả cao của hệ thống.

Nhiều RAM:Với RAM 5 MB  và bộ nhớ người dùng cố định 5 MB, nó cung cấp đủ chỗ để chứa các chương trình và dữ liệu của người dùng; người dùng có thể tự do phát triển và mở rộng các chương trình ứng dụng.

Cài đặt

Gắn kết:Bảng nối đa năng đa năng  RX3i cung cấp vị trí để lắp mô-đun GE IC695CPE305. Kiểm tra xem mô-đun đã được đặt đúng chỗ chưa và kết nối có chắc chắn không.

Ghi chú: nếu định hướng mô-đun sai mô-đun sẽ không đi vào.

Khắc phục sự cố

Lỗi giao tiếp:Trong trường hợp mất kết nối, điều đầu tiên cần kiểm tra là cáp giao tiếp, đảm bảo rằng nó được kết nối đúng cách và tránh mọi hư hỏng. Sau đó, hãy xác minh cài đặt tham số truyền thông để đảm bảo rằng cài đặt đó chính xác, chẳng hạn như tốc độ truyền, bit dữ liệu, bit dừng và bit chẵn lẻ. Thay cáp giao tiếp, trao đổi để kết nối với thiết bị khác nếu có thể. Trong trường hợp sử dụng Ethernet, hãy đảm bảo cấu hình mạng và IP được đặt đúng.

Lỗi chương trình:Nếu chương trình hoạt động bất thường, trước tiên hãy kiểm tra mã chương trình xem có lỗi hoặc mâu thuẫn logic không. Kiểm tra trạng thái chạy của chương trình và các giá trị biến bằng các công cụ gỡ lỗi của phần mềm lập trình.

Vấn đề cung cấp điện:Nếu mô-đun không thể bật nguồn bình thường hoặc có lỗi, điều đầu tiên chúng ta cần kiểm tra là điện áp nguồn điện xem nó có bình thường hay không. Tiếp theo, hãy kiểm tra xem cáp cấp nguồn có được kết nối đúng cách hay không bị rách. Nếu có thể, hãy đổi nguồn điện để thu hẹp vấn đề.

Phạm vi ứng dụng

Tự động hóa công nghiệp:GE IC695CPE305 chủ yếu được sử dụng trong các hệ thống điều khiển dây chuyền sản xuất khác nhau trong lĩnh vực tự động hóa công nghiệp như sản xuất ô tô, chế biến thực phẩm và sản xuất dược phẩm. Nó đề cập đến một loạt các biện pháp kiểm soát vận hành thiết bị sản xuất, giám sát quy trình sản xuất theo thời gian thực, theo chương trình để điều chỉnh quy trình sản xuất, nâng cao hiệu quả sản xuất, chất lượng sản phẩm và an toàn sản xuất. Nó cũng có thể kết nối với các thiết bị khác thông qua Ethernet, cổng nối tiếp và các giao diện truyền thông khác để hiện thực hóa sự tích hợp và phối hợp của toàn bộ dây chuyền sản xuất.

Xây dựng tự động hóa:GE IC695CPE305 có thể được sử dụng để điều khiển hoặc giám sát hoạt động của các thiết bị và hệ thống khác nhau trong các tòa nhà, chẳng hạn như hệ thống HVAC, hệ thống chiếu sáng và hệ thống kiểm soát truy cập. Nó có thể đạt được khả năng điều khiển tự động và quản lý tiết kiệm năng lượng của các tòa nhà thông qua tương tác dữ liệu với các cảm biến, bộ truyền động và các thiết bị khác, để các tòa nhà có sự thoải mái và hiệu quả năng lượng cao hơn.
