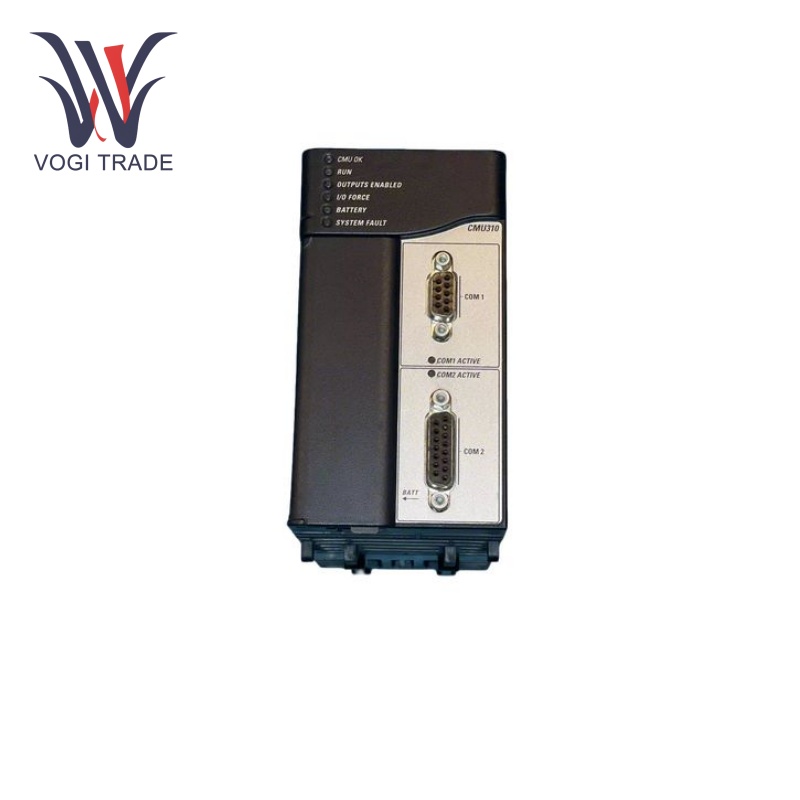

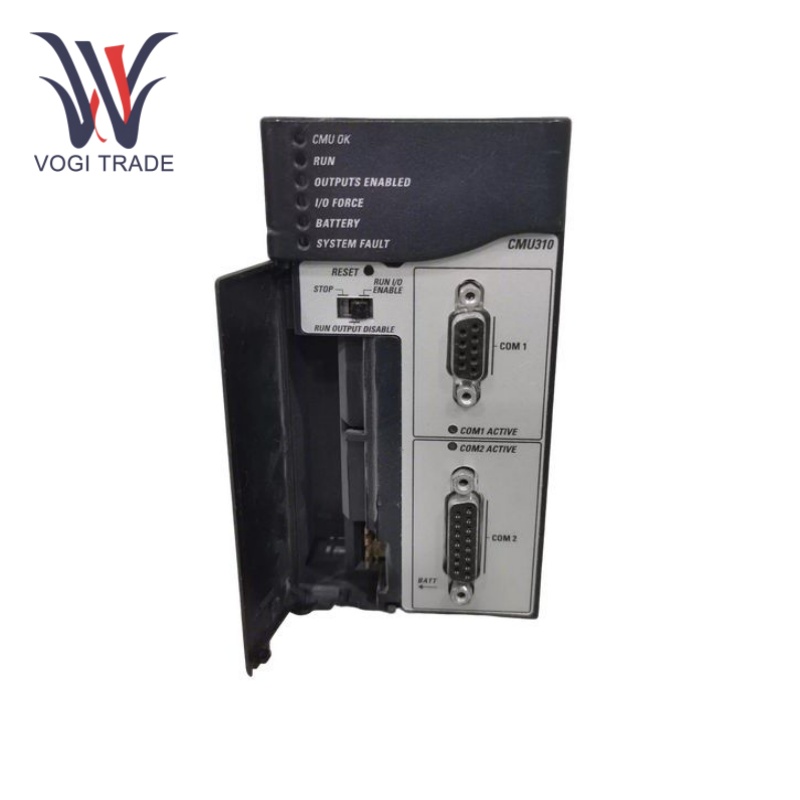

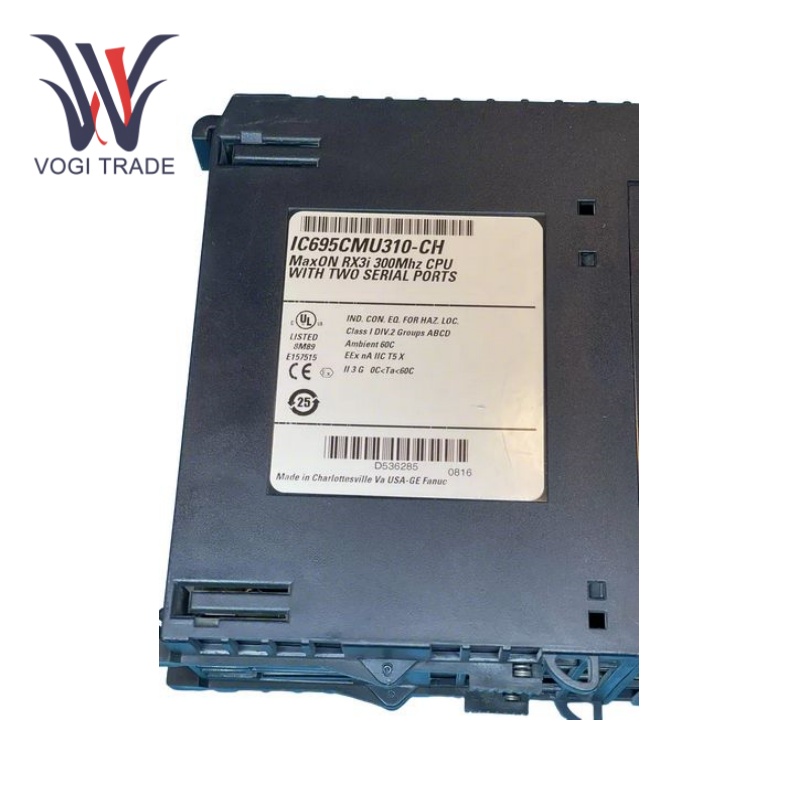

GE IC695CMU310

Thông số vận hành

Nhiệt độ hoạt động:0°C đến 60°C.

Cổng giao tiếp:RS - 232 và RS - 485.

Giao thức Hỗ trợ:Modbus RTU nô lệ, SNP, I/O nối tiếp.

Ký ức:10 MB.

Khối chương trình:512 khối chương trình.

Tiêu thụ điện năng:2W.

Yêu cầu về năng lượng:1,0 Amp ở mức +5 V DC.

Tính năng sản phẩm

Khả năng của CPU dự phòng:GE IC695CMU310 Cung cấp đầy đủ giải pháp dự phòng CPU nóng giữa một cặp hệ thống Rx3i. Bộ điều khiển dự phòng có thể trao đổi dữ liệu vận hành qua một hoặc hai mạng LAN Ethernet riêng biệt, có khả năng hoạt động liên tục và tính khả dụng của hệ thống cao. Điều này cho phép các trạng thái I/O vẫn được giữ nguyên trong khi chuyển sang CPU dự phòng trong vòng hai hoặc ba lần quét logic CPU trong trường hợp CPU chính không thể thực hiện chức năng của nó.

Lập trình linh hoạt:Để có tính linh hoạt cao, sơ đồ Ladder, văn bản có cấu trúc, sơ đồ khối chức năng và ngôn ngữ lập trình C cũng được hỗ trợ. Bằng cách này, người dùng có thể chọn phương pháp lập trình tương ứng phù hợp nhất với mình dựa trên nhu cầu và thói quen lập trình của bản thân, điều này giúp quá trình lập trình trở nên linh hoạt và thuận tiện hơn.

Bộ nhớ dồi dào:Bộ nhớ người dùng được hỗ trợ bằng pin 10 MB và bộ nhớ người dùng flash không thay đổi 10 MB tùy chọn cung cấp không gian rộng rãi cho các chương trình và dữ liệu người dùng.

Cài đặt

Gắn kết:Lắp mô-đun GE IC695CMU310 vào đúng vị trí của bảng nối đa năng Rx3i Universal. Ngoài ra, hãy đảm bảo mô-đun được khóa và kết nối tốt. Lưu ý hướng của mô-đun khi nó lắp vào để bạn không lắp sai mô-đun.

Khắc phục sự cố

Thất bại dự phòng:Nếu GE IC695CMU310 đột ngột dừng dự phòng, trước tiên hãy kiểm tra cấu hình và kết nối mạng LAN Ethernet giữa hai hệ thống Rx3i. Đảm bảo rằng kết nối mạng bình thường và địa chỉ IP cũng như các thông số mạng khác được đặt chính xác. Sau đó kiểm tra trạng thái hoạt động của bộ điều khiển dự phòng & cài đặt phần mềm, đồng thời kiểm tra logic ứng dụng bật tối đa để xem logic điều khiển dự phòng có chính xác không.

Lỗi giao tiếp:Nếu xảy ra lỗi giao tiếp, hãy kiểm tra kết nối cáp giao tiếp để xem liệu nó có được kết nối chắc chắn và không có bất kỳ hư hỏng nào không. Điều này cần được điều chỉnh theo cài đặt tham số truyền thông thực tế-- tốc độ truyền, bit dữ liệu, bit dừng và bit chẵn lẻ. Nếu bạn có thể, hãy hoán đổi hoặc kết nối cáp giao tiếp với một thiết bị khác để khắc phục sự cố.

Ngoại lệ của chương trình:Nếu chương trình chạy bất thường, trước tiên hãy kiểm tra mã chương trình xem có lỗi nào không hoặc làm tăng mâu thuẫn logic. Kiểm tra trạng thái chạy của chương trình và giá trị của một số biến bằng công cụ gỡ lỗi của phần mềm lập trình. Luôn cập nhật chương trình lên phiên bản mới nhất hoặc sửa đổi và sửa chữa theo yêu cầu của từng trường hợp.

Phạm vi ứng dụng

Tự động hóa công nghiệp:GE IC695CMU310 có thể được ứng dụng rộng rãi trong hệ thống điều khiển dây chuyền sản xuất trong ngành sản xuất như sản xuất ô tô, chế biến thực phẩm, sản xuất dược phẩm. Nó có chức năng kết nối mạng rất mạnh, có thể điều khiển các thiết bị sản xuất khác nhau, có thể giám sát các quy trình sản xuất theo thời gian thực và có thể điều chỉnh thông qua quy trình lập trình để nâng cao hiệu quả sản xuất, chất lượng sản phẩm và sản xuất an toàn.

Sản xuất và phân phối điện:GE IC695CMU310 có thể được sử dụng trong lĩnh vực phát và phân phối điện để điều khiển và giám sát các thiết bị phát điện, trạm biến áp và hệ thống phân phối. Lấy nhà máy nhiệt điện làm ví dụ, nó điều khiển hoạt động của nồi hơi, tua bin, tổ máy phát điện và giám sát các thông số của lưới điện nhằm đảm bảo hệ thống điện vận hành ổn định và an toàn cung cấp điện.
