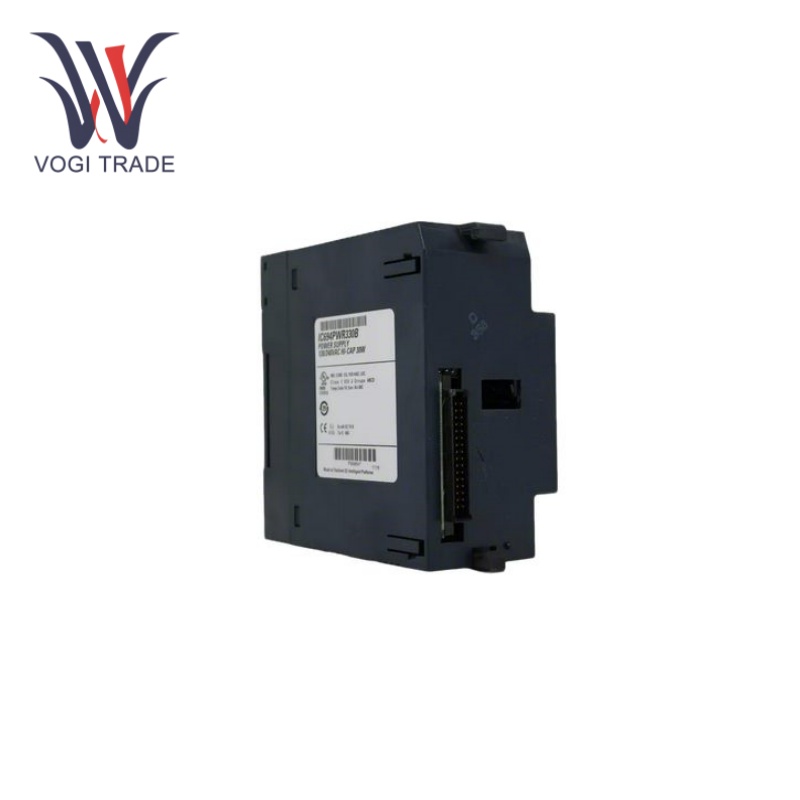

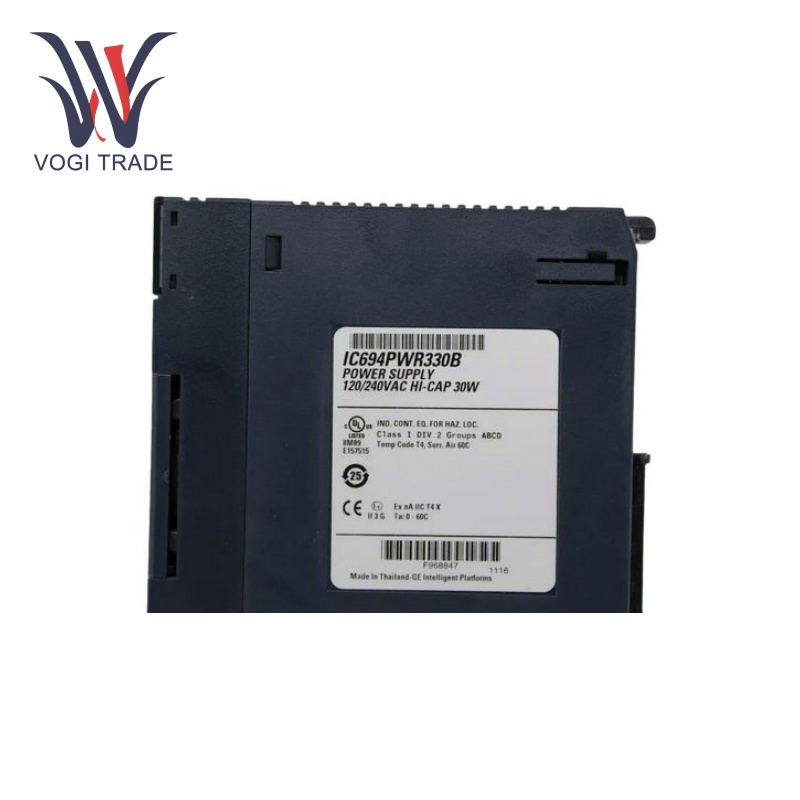

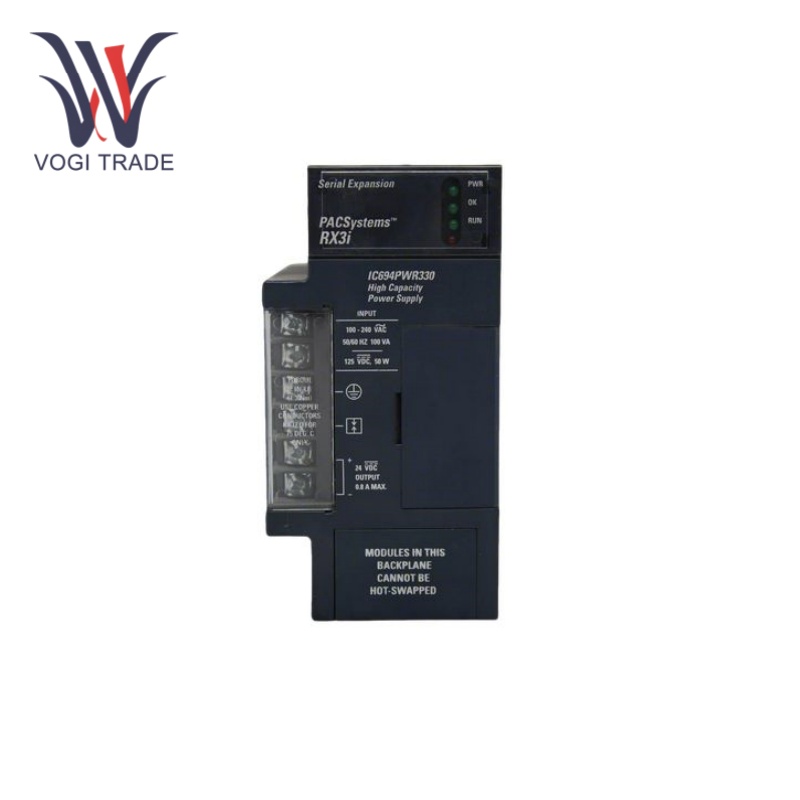

GE IC694PWR330

Thông số kỹ thuật

Điện áp định mức:Điện áp xoay chiều 240V, điện áp một chiều 125V.

Phạm vi điện áp:85V đến 264V AC, 100V đến 300V DC.

Dòng điện định mức:2 A.

Công suất đầu ra:24V.

Tính thường xuyên:50/60Hz.

Phạm vi nhiệt độ hoạt động:0°C đến 60°C.

Phạm vi nhiệt độ lưu trữ:-40°C đến 85°C.

Độ ẩm tương đối:5% đến 95% không ngưng tụ.

Đặc điểm chức năng

Nhiều chức năng bảo vệ:GE IC694PWR330 được trang bị bảo vệ quá áp, bảo vệ thấp áp, bảo vệ quá dòng và bảo vệ ngắn mạch. Nó có thể tự động thực hiện các biện pháp bảo vệ tương ứng khi xảy ra điện áp hoặc dòng điện bất thường, v.v., để bảo vệ thiết bị khỏi hư hỏng và đảm bảo sự an toàn và ổn định của hệ thống.

Đầu vào điện áp rộng:GE IC694PWR330 có thể hoạt động ổn định trong nhiều môi trường công nghiệp khác nhau, đảm bảo hoạt động liên tục của hệ thống điều khiển thông qua nhiều chức năng bảo vệ và hiệu suất đầu ra ổn định, đồng thời giảm khả năng xảy ra lỗi hệ thống và thời gian ngừng hoạt động.

Khả năng tương thích cao:Là mô-đun cấp nguồn mở rộng nối tiếp của bộ điều khiển logic lập trình GE RX3i Pac Systems, GE IC694PWR330 tương thích với mọi CPU trong dòng sản phẩm RX3i, hỗ trợ cấp nguồn thuận tiện cho việc mở rộng và nâng cấp hệ thống.

vận hànhvề Phương pháp

Cài đặt:GE IC694PWR330 được thiết kế để lắp đặt trong giá đỡ PLC, vì vậy bạn nên đảm bảo rằng bảng nối đa năng mở rộng nối tiếp được gắn đúng cách và công tắc DIP chọn số giá đỡ được cấu hình chính xác trước khi lắp đặt mô-đun. Sau đó, lắp mô-đun vào khe cắm thẻ bảng nối đa năng mở rộng nối tiếp được chỉ định; kết nối phải chắc chắn và đáng tin cậy. Không cấp nguồn cho đến khi quá trình lắp đặt hoàn tất để tránh bị điện giật và làm hỏng các bộ phận.

Đấu dây:Theo sơ đồ nối dây, hãy kết nối bộ chuyển đổi nguồn đầu vào với đầu nối đầu vào tương ứng của mô-đun nguồn điện. Vì vậy, điều quan trọng là tránh các kết nối lỏng lẻo và đoản mạch bằng cách đảm bảo rằng kết nối đúng và hệ thống dây điện được chặt chẽ. Đồng thời, kết nối các đầu cuối đầu ra của mô-đun nguồn điện với các đầu nối nguồn đầu vào của từng mô-đun trong hệ thống để cấp nguồn cho hệ thống.

Trường ứng dụng

Tự động hóa công nghiệp:GE IC694PWR330 được gọi trong nhiều hệ thống điều khiển tự động hóa công nghiệp bao gồm sản xuất, năng lượng, vận chuyển, xử lý nước, v.v., để cung cấp nguồn điện áp cho PLC, mô-đun I/O, mô-đun giao tiếp và các thiết bị khác, đảm bảo lambda rằng hệ thống điều khiển chạy thông thường.

Tự động hóa tòa nhà:Nó có thể cấp nguồn cho các bộ điều khiển, cảm biến, bộ truyền động và các thiết bị khác trong hệ thống tự động hóa tòa nhà và thực hiện điều khiển tự động hệ thống chiếu sáng, điều hòa không khí và thông gió trong các tòa nhà.

Kiểm soát quá trình:Trong ngành điều khiển quy trình, GE IC694PWR330 có thể được sử dụng để điều khiển hệ thống cho các quy trình nhằm đảm bảo quy trình sản xuất chính xác, cải thiện đáng kể hiệu quả sản xuất, nâng cao chất lượng sản phẩm như trong hóa chất, dược phẩm, chế biến thực phẩm.
