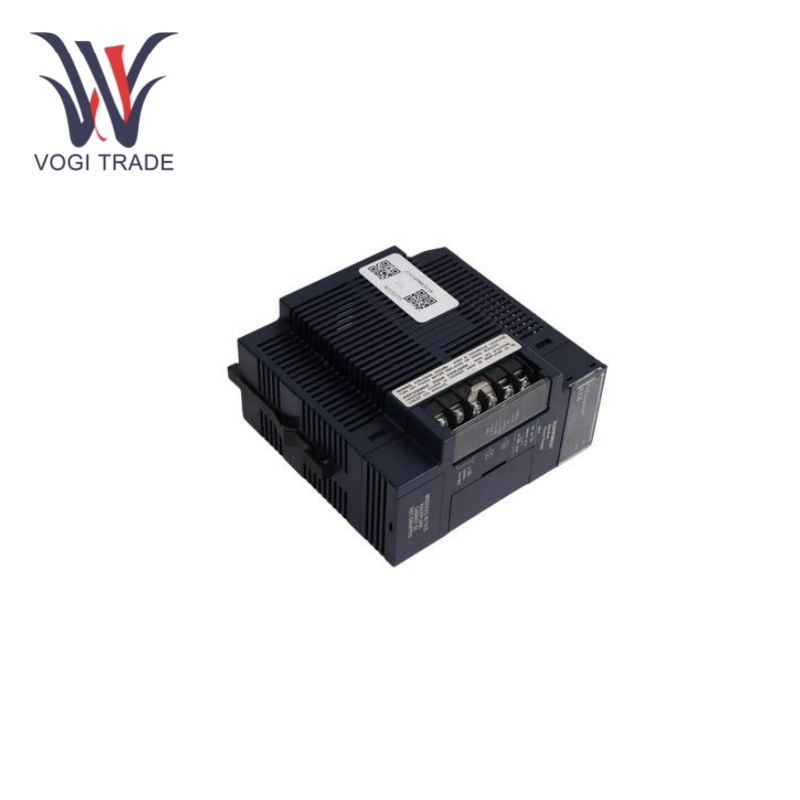

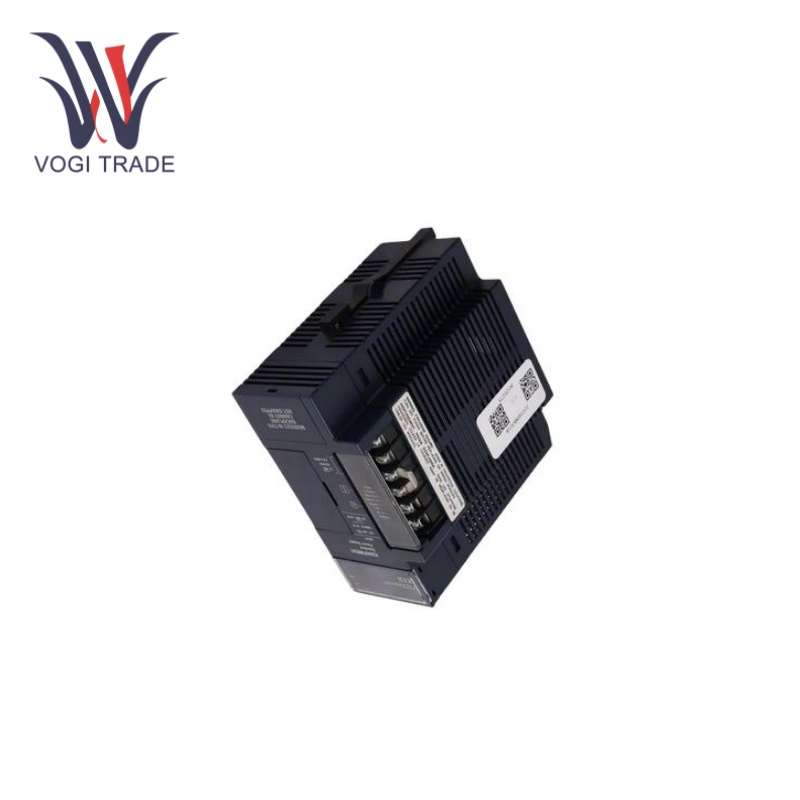

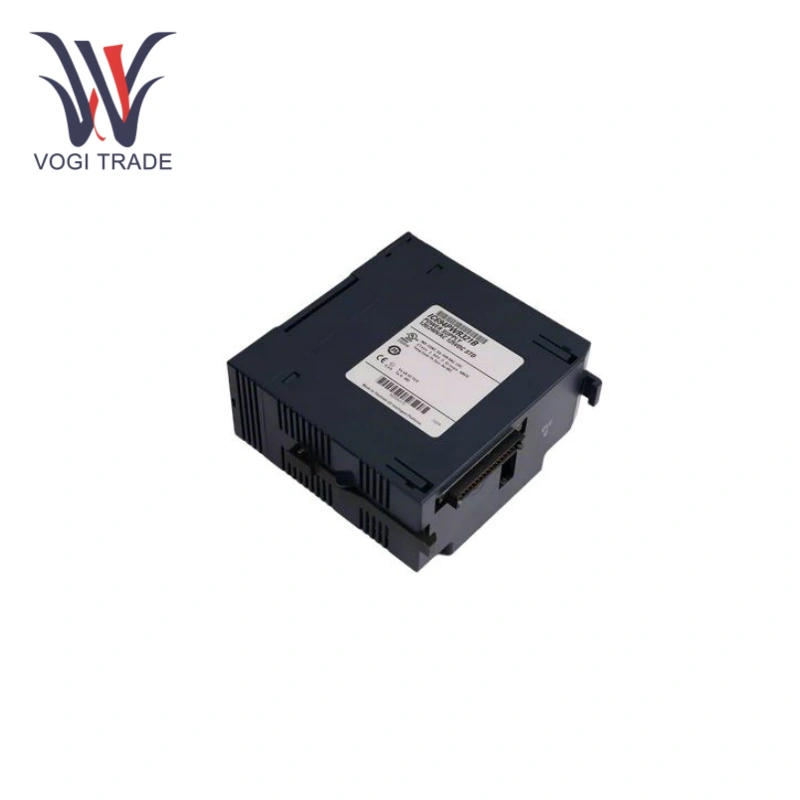

GE IC694PWR321

Thông số kỹ thuật

Điện áp định mức danh nghĩa:240VAC.

Dải điện áp đầu vào:100 đến 300VDC.

Công suất đầu vào:90VA.

Dòng điện khởi động:12.4 Đỉnh A, tối đa 250 ms.

Đầu vào bảng nối đa năng:1500 VAC (trong 1 phút).

Công suất hiện tại đầu ra:Công suất dòng điện đầu ra 24V DC là 0,8A.

Ưu điểm vượt trội

Dải điện áp rộng:Dải điện áp đầu vào rộng đảm bảo sự ổn định của GE IC694PWR321 trong các điều kiện lưới điện khác nhau, giảm tác động dao động điện áp và đảm bảo hệ thống hoạt động bình thường.

Tiết kiệm không gian:Kích thước nhỏ gọn và trọng lượng nhẹ của mô-đun cho phép dễ dàng lắp đặt và tích hợp vào tủ điều khiển, tiết kiệm không gian và giúp bố trí và bảo trì hệ thống dễ dàng hơn.

Độ tin cậy cao:GE IC694PWR321 có chức năng bảo vệ quá điện áp và quá dòng. Khi điện áp đầu ra và dòng điện đầu ra vượt quá giá trị cài đặt, bộ nguồn sẽ tự động áp dụng các biện pháp bảo vệ để tránh hư hỏng thiết bị được kết nối và nâng cao độ an toàn và độ tin cậy của hệ thống.

Chẩn đoán lỗi

Quan sát:GE IC694PWR321 có đèn LED màu xanh lá cây PWR cho biết trạng thái hoạt động. Khi nguồn điện có nguồn điện chính xác và hoạt động bình thường, đèn PWR LED sẽ bật; khi nguồn điện bị hỏng, đèn LED sẽ tắt, đưa ra dấu hiệu kịp thời và rõ ràng về trạng thái nguồn điện.

Đo điện áp và dòng điện đầu ra:Sử dụng đồng hồ vạn năng hoặc các dụng cụ đo khác để đo điện áp và dòng điện đầu ra của GE IC694PWR321. Xác định sự khác biệt giữa giá trị đo được và giá trị danh nghĩa Nếu các phép đo về cơ bản nằm ngoài phạm vi bình thường thì có nghĩa là đã xảy ra sự cố với mô-đun nguồn điện, ví dụ: bộ điều chỉnh điện áp kém hoặc mạch đầu ra kém.

Đo điện áp và dòng điện đầu vào:Xác minh rằng nguồn điện đầu vào phù hợp với yêu cầu của nguồn điện bằng cách đo điện áp và dòng điện đầu vào của nguồn điện. Điện áp đầu vào quá thấp và/hoặc dòng điện đầu vào quá lớn sẽ khiến nguồn điện hoạt động bất thường và thậm chí làm hỏng nguồn điện.

Trường ứng dụng

Tự động hóa công nghiệp:GE IC694PWR321 được sử dụng trong nhiều hệ thống điều khiển tự động hóa công nghiệp như sản xuất, năng lượng, vận tải và xử lý nước để cung cấp nguồn điện đáng tin cậy cho PLC, mô-đun I/O, mô-đun giao tiếp và các thiết bị khác để hệ thống điều khiển hoạt động bình thường.

Tự động hóa tòa nhà:Trong các hệ thống tự động hóa tòa nhà, nó có thể cung cấp năng lượng cho các bộ điều khiển, cảm biến, bộ truyền động và các thiết bị khác để đạt được điều khiển tự động hóa hệ thống chiếu sáng, điều hòa không khí và thông gió của tòa nhà.

Kiểm soát quá trình:Trong ngành kiểm soát quy trình, chẳng hạn như công nghiệp hóa chất, dược phẩm và chế biến thực phẩm, GE IC694PWR321 có thể cung cấp năng lượng cho hệ thống điều khiển, từ đó đảm bảo tính chính xác và giám sát quy trình sản xuất, đồng thời nâng cao hiệu quả sản xuất và chất lượng sản phẩm.
