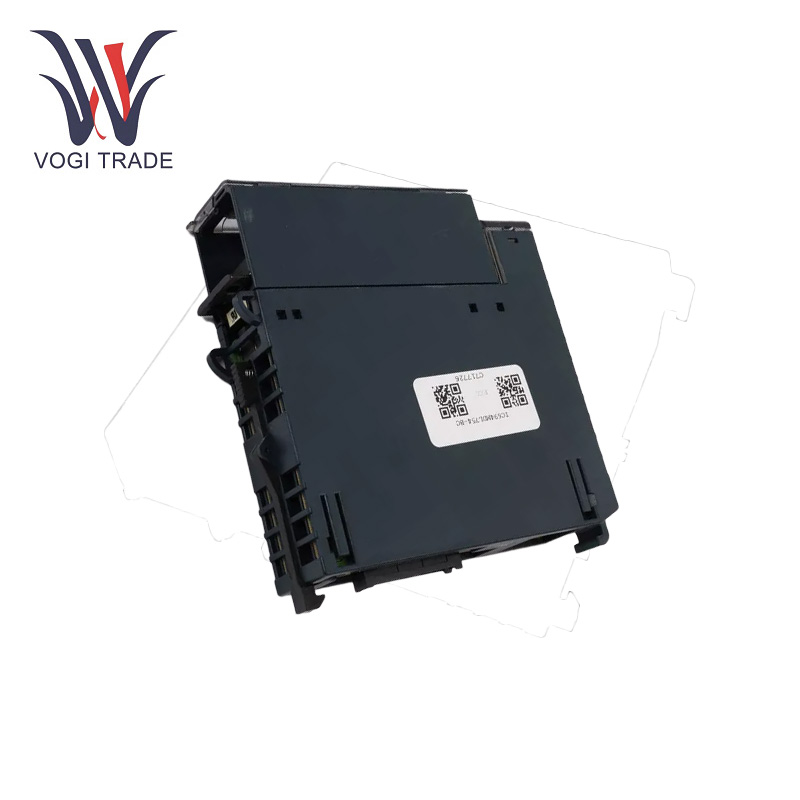

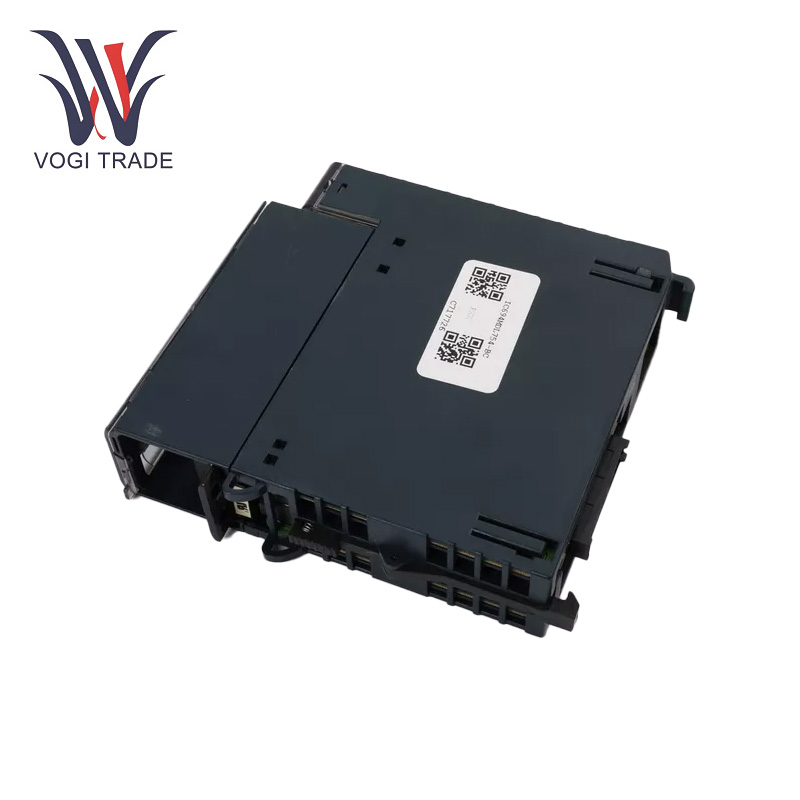

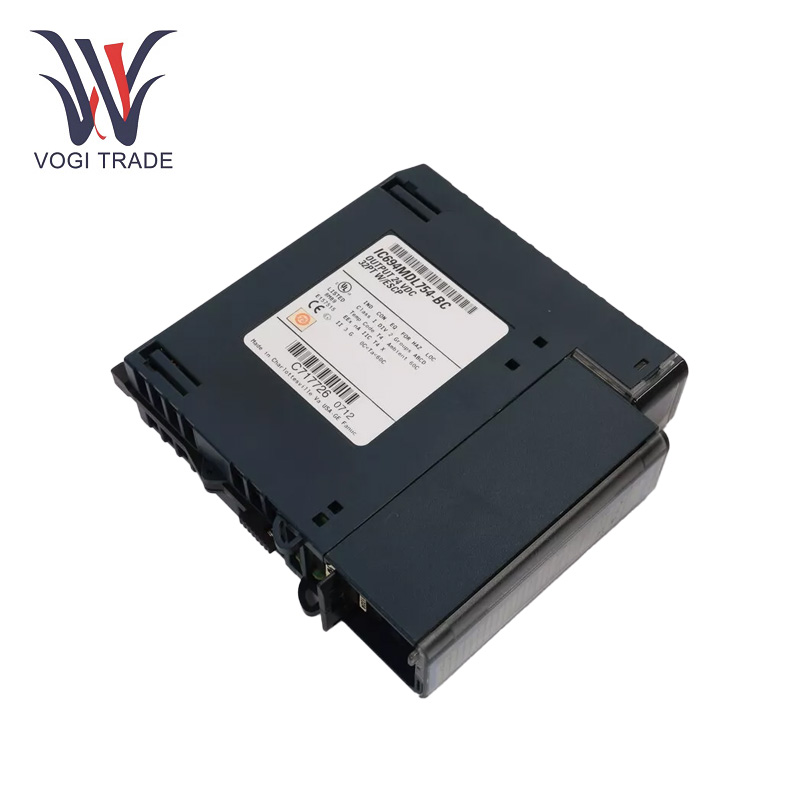

GE IC694MDL754

Thông số vận hành

Điện áp định mức: 24/12 VDC

Dải điện áp đầu ra: 10,2 đến 30 VDC

Số lượng đầu ra: 32, được tổ chức thành bốn nhóm riêng biệt, mỗi nhóm có tám đầu ra

Dòng điện đầu ra: 0,75 Amps mỗi điểm

Tiêu thụ điện năng: 300 mA từ bus 5V trên bảng nối đa năng

Dòng điện khởi động: 3 Amps trong 10 ms mà không kích hoạt Bảo vệ đoản mạch điện tử (ESCP)

Giảm điện áp đầu ra: tối đa 0,3 VDC

Dòng điện rò rỉ đầu ra: tối đa 0,1 mA

Thời gian đáp ứng: Tối đa 0,5 ms cho cả chuyển tiếp BẬT và TẮT

Tính năng bảo vệ: Bảo vệ ngắn mạch, quá dòng và quá nhiệt với chức năng phục hồi tự động

Tính năng sản phẩm

đầu ra: 32 điểm đầu ra riêng biệt

Cách ly nhóm: GE IC694MDL754 thành bốn nhóm riêng biệt gồm 8 điểm đầu ra. Thiết kế này mang lại sự linh hoạt cho việc kết nối các thiết bị ở nhiều mức điện áp.

Logic tích cực: Nguồn đầu ra được chọn vào tải cung cấp điện áp cho tải được kết nối cho các thiết bị yêu cầu mức điện áp DC 

Bảo vệ ngắn mạch điện tử (ESCP): : Bảo vệ ngắn mạch và quá dòng đầu ra Tự động đặt lại sau khi tình trạng lỗi được xóa.

Bảo vệ quá nhiệt: Vô hiệu hóa tự động xuất ra tất cả các đầu ra khi phát hiện nhiệt độ tới hạn. Đầu ra được khôi phục khi nhiệt độ trở về trong giới hạn an toàn.

Chỉ báo LED : Mỗi đầu ra có một đèn LED tương ứng để phản ánh trạng thái hoạt động của nó. Nhanh chóng xác định lỗi bằng cách sử dụng đèn LED báo lỗi ở cấp độ nhóm.

Phát hiện lỗi: Phát hiện và thông báo về tình trạng quá dòng, ngắn mạch và quá nhiệt. Phản hồi chẩn đoán nhận ra những trở ngại và giúp loại bỏ chúng.

Cài đặt đơn giản:Thiết kế cắm và chạy của giá đỡ Rx3i Quá trình cài đặt nhanh chóng mà không cần bất kỳ công cụ đặc biệt nào.

Dây đầu ra linh hoạt:Có thể cấu hình cùng một mô-đun cho đầu ra 12 VDC và 24 VDC. Trong trường hợp này, thiết bị đầu cuối GE IC694MDL754 cung cấp kết nối an toàn và truy cập dễ dàng trong quá trình bảo trì.

Cung cấp điện trường:GE IC694MDL754 cần một nguồn điện bên ngoài cho tải đầu ra của nó (tùy chọn điện áp cần phải phù hợp với hệ thống), được gọi là nguồn điện trường.

Khả năng tương thích hệ thống: Hoàn toàn tương thích với CPU PACSystems RX3i và các mô-đun I/O  RX3i bổ sung.

Sử dụng rộng rãi: GE IC694MDL754 Có thể xử lý nhiều tác vụ tự động hóa công nghiệp khác nhau, chẳng hạn như điều khiển bộ truyền động, rơle, cuộn dây điện từ và đèn báo.

Cài đặt

Khả năng tương thích khe cắm: Mô-đun GE IC694MDL754 có thể được cài đặt trong bất kỳ khe I/O nào trong hệ thống RX3i. Đảm bảo rằng hệ thống đã tắt nguồn trước khi lắp đặt để tránh các mối nguy hiểm về điện.

Đấu dây: Tất cả bốn nhóm cách ly có thể được nối dây với các tải khác nhau. Ví dụ: ba trong số bốn nhóm có thể bật tải 12 VDC và nhóm thứ tư có thể cấp nguồn cho tải 24 VDC. Các nhóm của nó phải duy trì sự cô lập với nhau.

Cung cấp điện trường: Tải đầu ra yêu cầu nguồn điện bên ngoài trong phạm vi từ +12 VDC đến +30 VDC. Hãy cẩn thận để đảm bảo định mức nguồn điện đủ để cung cấp tổng dòng điện tải.

Nối đất: Độ an toàn và khả năng chống ồn phụ thuộc vào việc nối đất thích hợp.

Phạm vi ứng dụng

Msản xuấtcủa hệ thống: Bộ truyền động, rơ-le và điều khiển đèn báo.

Tự động hóa quy trình: Điều khiển van, máy bơm và các bộ phận điều khiển quá trình khác.

Chiếc xexử lý vật liệu tồi tệ: Băng tải, máy phân loại và lưu trữ tự động.

Xây dựng Tự động hóa: Tích hợp với hệ thống chiếu sáng, HVAC và an ninh

Khắc phục sự cố

Đầu ra không phản hồi: Kiểm tra xem nguồn điện bên ngoài của bạn có nằm trong phạm vi điện áp được chỉ định hay không và các kết nối đã được kết nối. Xác nhận rằng không có cầu chì bị đứt hoặc cầu dao bị ngắt trong hệ thống dây điện hiện trường.

Lỗi quá dòng: Khi điểm đầu ra chuyển sang trạng thái lỗi do quá dòng, hãy kiểm tra tải được kết nối xem có bị đoản mạch hoặc quá dòng hay không. Sau khi tình trạng lỗi được xóa, ESCP của mô-đun sẽ tự động cố gắng thiết lập lại.

Cảnh báo quá nhiệt: Đảm bảo có đủ luồng không khí xung quanh mô-đun và không có nguồn nhiệt bên ngoài nào khiến mô-đun quá nóng. Sau khi nguội xuống nhiệt độ an toàn, mô-đun sẽ tiếp tục hoạt động bình thường.

Đèn LED trạng thái: Áp dụng các đèn LED trạng thái của mô-đun làm đèn báo chẩn đoán các tình trạng lỗi.
