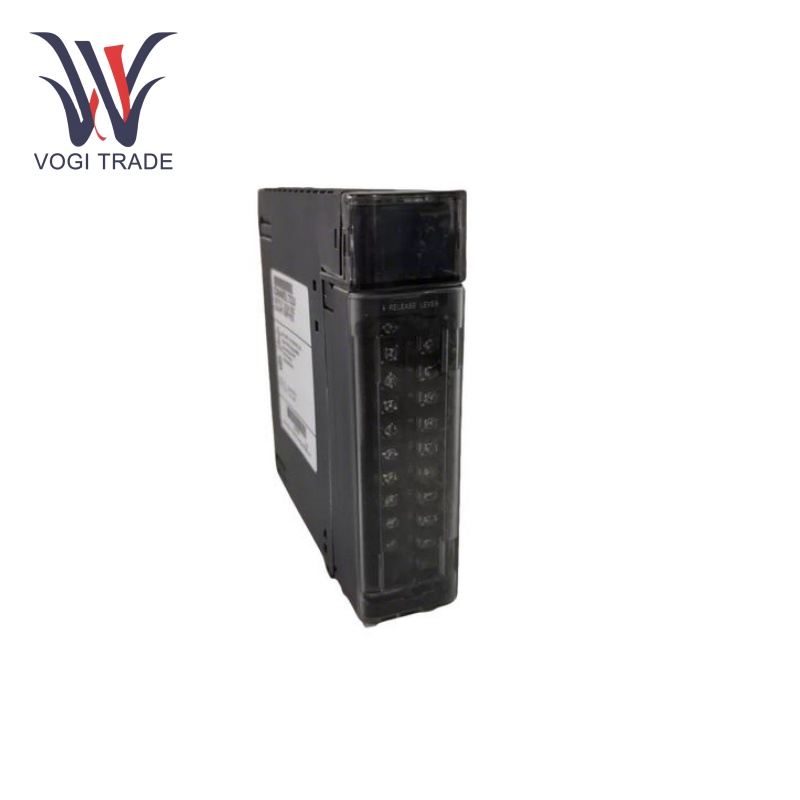

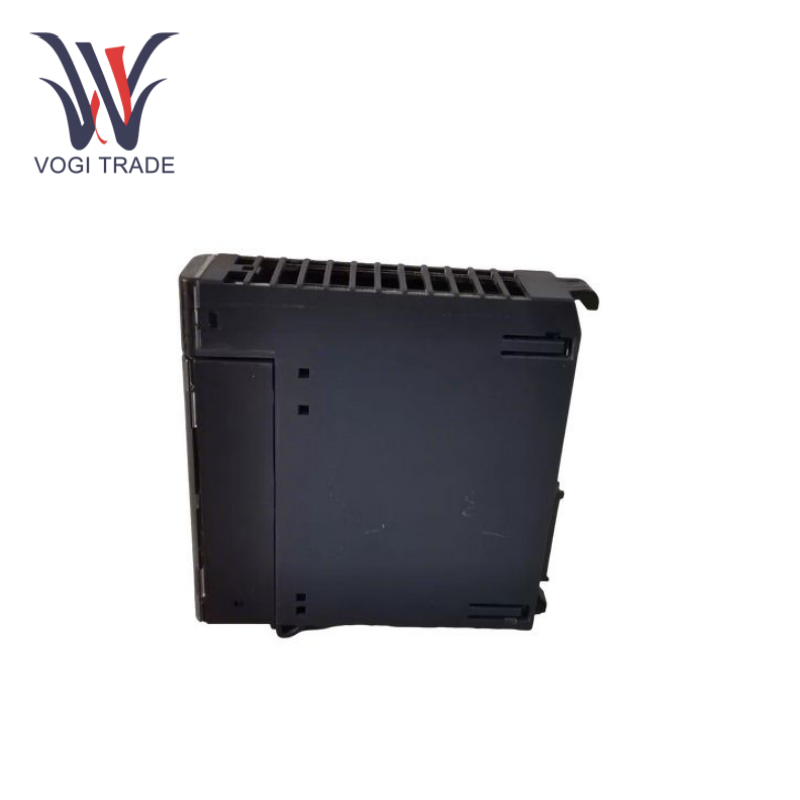

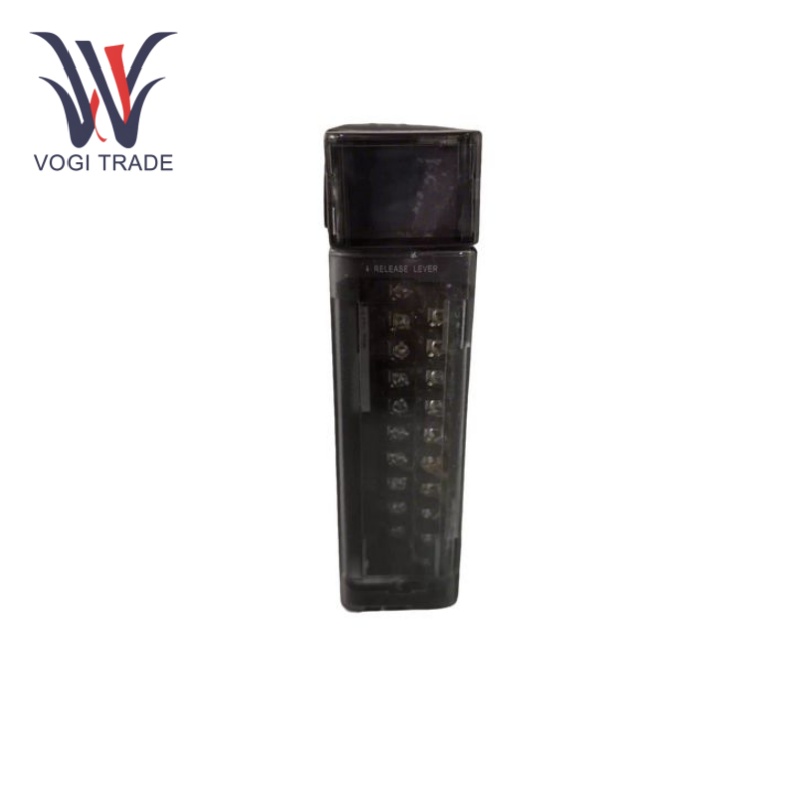

GE IC694MDL732

Thông số kỹ thuật

Điện áp định mức:24VDC.

Dải điện áp đầu ra:12 đến 24V DC (+20%, -15%).

Dòng điện đầu ra:0,5 A mỗi điểm, tối đa 2 A cho mỗi điểm chung.

Dòng điện khởi động:4,78 A trong 10 ms.

Giảm điện áp đầu ra:tối đa 1V.

Rò rỉ ngoài trạng thái: tối đa 1 mA.

Về thời gian phản hồi:tối đa 2 mili giây.

Tắt Thời gian phản hồi:tối đa 2 mili giây.

Đặc điểm chức năng

Logic tích cực và dễ kết nối:Thiết kế logic dương của GE IC694MDL732 rất đơn giản để nối dây và lập trình. Có sự kết nối chặt chẽ giữa bus nguồn âm và các đầu cực của mô-đun, đồng thời phương thức kết nối đơn giản và rõ ràng, đồng thời tỷ lệ lỗi nối dây thấp.

Điện áp rộng:Dung sai ở điện áp DC 24V giúp nó có thể áp dụng ở các mức điện áp nguồn khác nhau trong các máy khác nhau trong ngành, đảm bảo GE IC694MDL732 hoạt động ở trạng thái tốt với khả năng thích ứng cao.

Khả năng hiện tại đầu ra cao:Dòng điện đầu ra tối đa của mỗi điểm là 0,5A, cực chung là 2A, nó có thể điều khiển trực tiếp nhiều loại thiết bị tải công suất cao (bộ khởi động động cơ, bộ điện từ, đèn báo, v.v.), giảm rơle trung gian, tiết kiệm chi phí và không gian nối dây.

Vâng Tương thích:Mô-đun này là một phần của dòng GE Fanuc RX3i, GE IC694MDL732 có khả năng tương thích tốt với các thiết bị và mô-đun khác trong dòng GE Fanuc RX3i, có thể dễ dàng tích hợp vào hệ thống điều khiển hiện có và có thể thực hiện kết nối và liên lạc liền mạch.

Phương thức hoạt động

Cài đặt:Mô-đun GE IC694MDL732 được đặt trong không gian khe giá được chỉ định trong bộ điều khiển dòng GE PACSystems RX3i và xác nhận rằng mô-đun đã được lắp vào và kết nối chắc chắn. Theo sơ đồ nối dây của vòng lặp, hãy kết nối các đầu ra của mô-đun với các thiết bị tải bên ngoài, đồng thời đảm bảo các cực và đường tín hiệu của cực dương và cực âm được kết nối chính xác.

Đầu ra và điều khiển tín hiệu:Sau khi cài đặt và định cấu hình mô-đun, mô-đun có thể xuất tín hiệu điều khiển đến các thiết bị tải bên ngoài. Bộ điều khiển tạo và gửi tín hiệu điều khiển theo yêu cầu điều khiển và logic đã được lập trình. Phần mềm lập trình và giao diện người-máy cho phép người dùng quan sát và thao tác với các tín hiệu đầu ra.

Trường ứng dụng

Itự động hóa công nghiệp: GE IC694MDL732  được sử dụng rộng rãi để điều khiển hoạt động của động cơ, van điện từ, van, v.v., để thực hiện tự động hóa và kiểm soát quá trình sản xuất.

Hệ thống điện:Nó được sử dụng rộng rãi trong các hệ thống phát điện, truyền tải và phân phối điện, có thể điều khiển công tắc mạch lưới điện và thiết bị bảo vệ rơle, đảm bảo hệ thống điện vận hành an toàn và ổn định.

Tự động hóa tòa nhà:Trong hệ thống tự động hóa tòa nhà, GE IC694MDL732  có thể điều khiển hoạt động tương ứng của nhiều thiết bị điện khác nhau trong tòa nhà (chẳng hạn như thang máy, điều hòa không khí, hệ thống chiếu sáng, v.v.) để nâng cao hiệu quả sử dụng năng lượng và mức độ quản lý của tòa nhà.

Vận tải:Trong ngành vận tải, nó có thể được áp dụng trong hệ thống điều khiển của đường sắt, tàu điện ngầm và hệ thống giao thông thông minh để điều khiển hoạt động của đèn giao thông, công tắc tín hiệu và các thiết bị khác, đồng thời đảm bảo hệ thống giao thông vận hành an toàn và hiệu quả.
