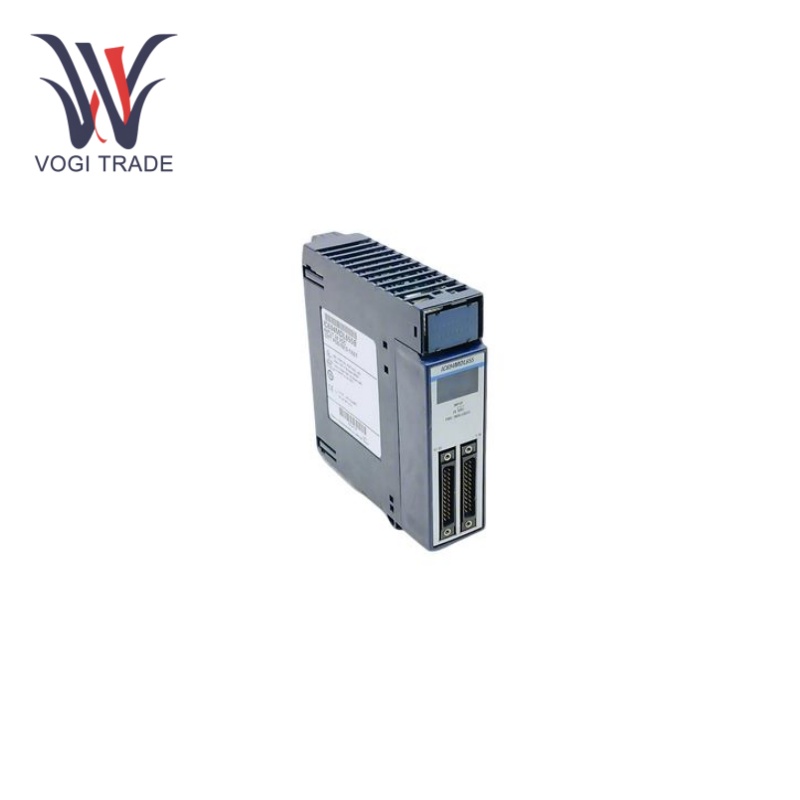

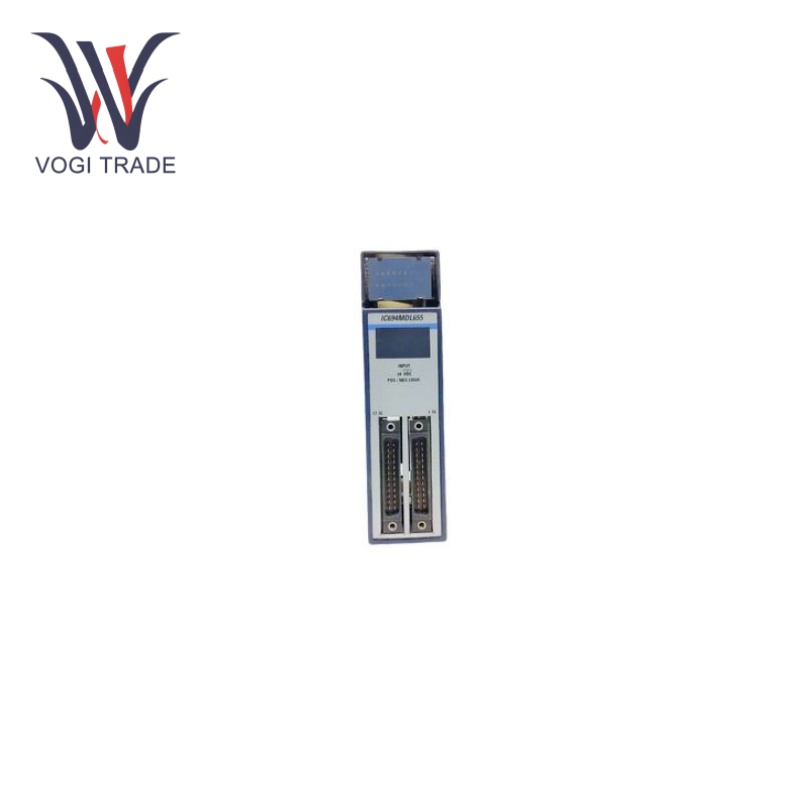

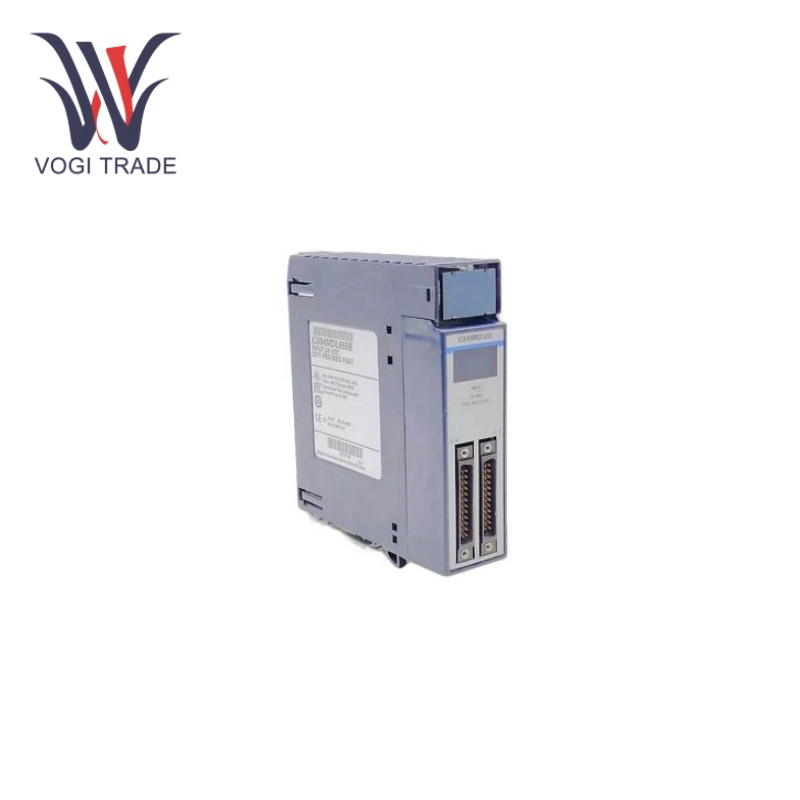

GE IC694MDL655

Thông số kỹ thuật

Điện áp định mức:24 VDC, logic dương/âm.

Dải điện áp đầu vào:0 đến +30 VDC.

Số lượng đầu vào:32.

Đầu vào hiện tại:7,0 mA.

Điện áp trạng thái:11,5 đến 30 VDC

Điện áp ngoài trạng thái:0 đến 5VDC.

Hiện tại ở trạng thái:3,2 mA (tối thiểu).

Dòng điện ngoài trạng thái:1,1 mA (tối đa).

Thời gian đáp ứng:tối đa 2ms.

Đặc điểm chức năng

Mật độ đầu vào cao:GE IC694MDL655 có 32 điểm đầu vào, cho phép mật độ đầu vào khá cao (so với các mô-đun điểm đơn), giảm số lượng mô-đun một cách hiệu quả để tối ưu hóa hệ thống của người dùng và giúp người dùng tiết kiệm không gian lắp đặt và tiền bạc.

Tương thích logic:GE IC694MDL655 chấp nhận các mức logic dương hoặc âm, cải thiện tính linh hoạt trong thiết kế và ứng dụng hệ thống vì chúng có thể hoạt động với nhiều loại cảm biến và thiết bị.

Dung sai điện áp:Hoạt động lên đến 30V đạt được khả năng chịu điện áp cao nên việc thu thập dữ liệu có thể đáng tin cậy, không bị ảnh hưởng bởi sự dao động điện áp nguồn điện.

Chẩn đoán lỗi

Đo điện áp và dòng điện:Kiểm tra điện áp và dòng điện đầu vào Nếu các giá trị đo được khác với phạm vi bình thường, điều đó có thể cho thấy có vấn đề với nguồn điện hoặc mạch bên trong của mô-đun cảm biến siêu âm. Vì vậy, điện áp đầu vào quá nhỏ có thể gây ra một số triệu chứng, chẳng hạn như tăng tín hiệu đầu vào bên ngoài; sự bất thường của dòng điện sẽ cho biết hiện tượng đoản mạch bên trong hoặc các lỗi khác.

Chẩn đoán chỉ báo LED:Khi được bật, đèn LED màu xanh lục của GE IC694MDL655 có thể phản ánh trực tiếp trạng thái bật/tắt của từng điểm đầu vào. Đèn LED bật khi tín hiệu đầu vào được mong đợi là BẬT được phát hiện một cách hợp lý.

Trường ứng dụng

Tự động hóa công nghiệp: Nó được sử dụng rộng rãi trong các dây chuyền sản xuất tự động hóa công nghiệp khác nhau, như sản xuất ô tô, chế biến thực phẩm và sản xuất dược phẩm, để theo dõi trạng thái của cảm biến, công tắc và các thiết bị khác cũng như thực hiện kiểm soát và giám sát quá trình sản xuất.

Hệ thống điện:Trong các hệ thống phát, truyền tải và phân phối điện, GE IC694MDL655 có thể được sử dụng để giám sát trạng thái của cầu dao, rơle và các thiết bị khác, đồng thời truyền thông tin trạng thái đến hệ thống điều khiển một cách kịp thời để đảm bảo hoạt động an toàn và ổn định của hệ thống điện.

Ngành công nghiệp:Trong các ngành công nghiệp, nó có thể được sử dụng để theo dõi trạng thái của các cảm biến và công tắc khác nhau, chẳng hạn như cảm biến nhiệt độ, cảm biến ánh sáng và cảm biến cửa, đồng thời kiểm soát hoạt động của hệ thống điều hòa không khí, hệ thống chiếu sáng và hệ thống kiểm soát truy cập.

Vận tải:GE IC694MDL655 có thể được sử dụng trong hệ thống điều khiển đường sắt, tàu điện ngầm và hệ thống giao thông thông minh trong ngành vận tải để giám sát trạng thái tín hiệu, công tắc và các thiết bị khác, đồng thời đảm bảo hệ thống giao thông vận hành an toàn và hiệu quả.
