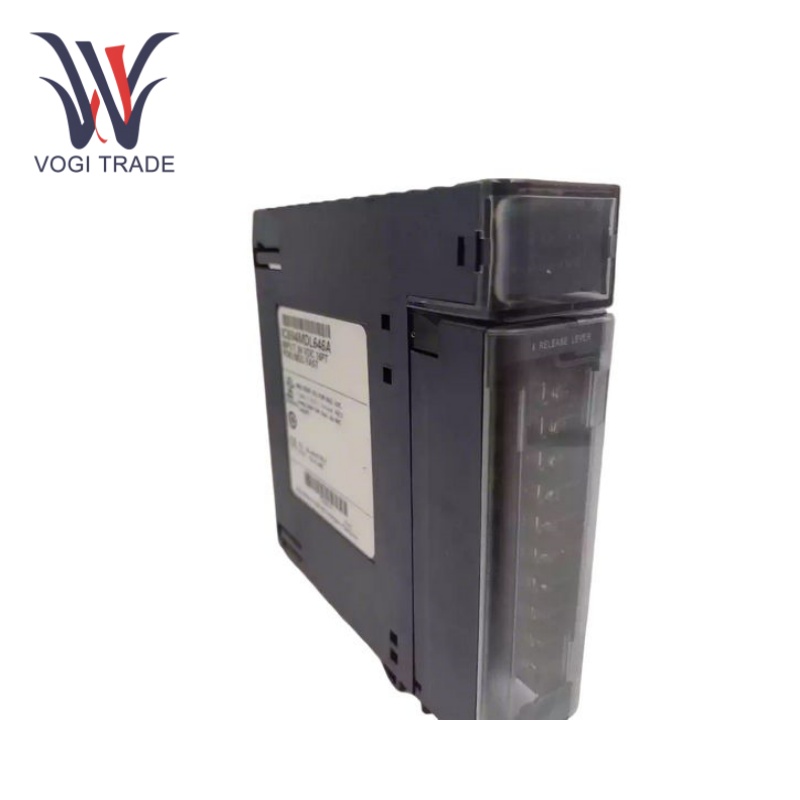

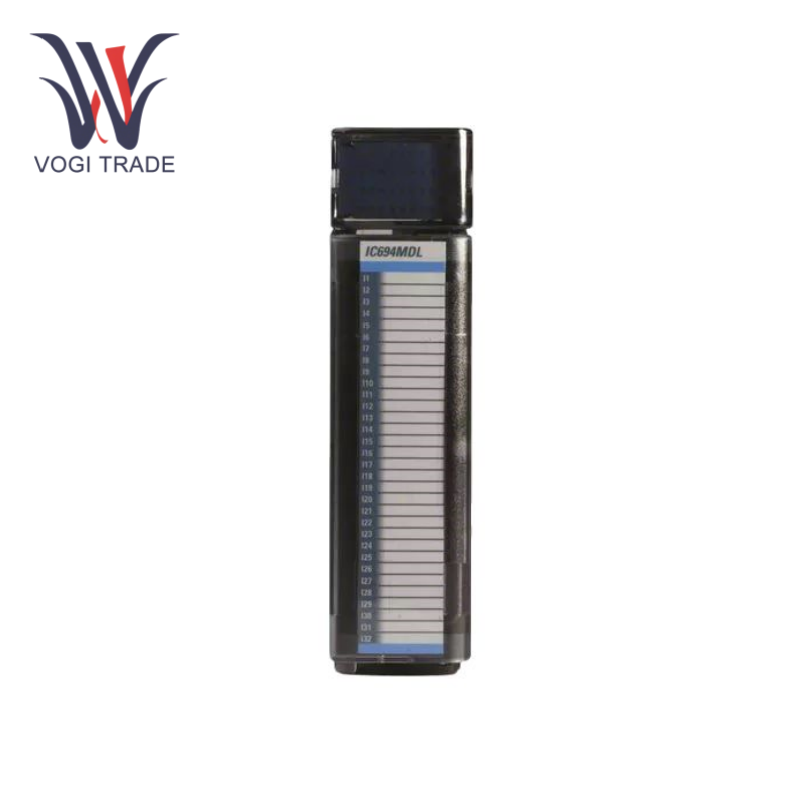

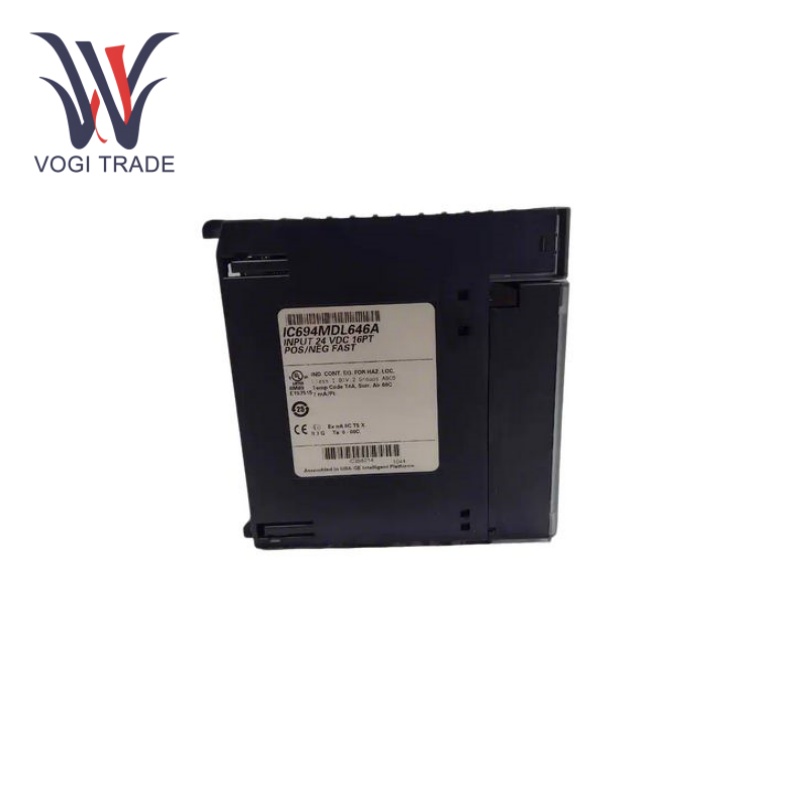

GE IC694MDL646

Thông số kỹ thuật

Điện áp định mức:24VDC.

Dải điện áp đầu vào: 0 đến +30 VDC

Số lượng đầu vào: 16.

Đầu vào hiện tại:7mA.

Điện áp trạng thái:11,5 đến 30 VDC.

Điện áp ngoài trạng thái:0 đến +5 VDC.

Hiện tại ở trạng thái:tối thiểu 3,2 mA.

Dòng điện ngoài trạng thái:Tối đa 1,1 mA.

Thời gian phản hồi bật/tắt:1 mili giây.

Phạm vi nhiệt độ hoạt động:0 đến 60°C.

Nhiệt độ lưu trữPhạm vi kỷ nguyên:-40 đến 85°C.

Đặc điểm chức năng

Thời gian đáp ứng:Thời gian phản hồi bật và tắt của GE IC694MDL646 thường là 1 mili giây, mang lại khả năng thu tín hiệu đầu vào theo thời gian thực và chính xác, điều này cần thiết cho các ứng dụng có yêu cầu điều khiển tốc độ cao.

Tiêu thụ điện năng thấp:Mức tiêu thụ điện năng thấp được tiêu thụ ở mức 80mA từ bus 5V và 125mA từ 24V, đồng thời giúp tiêu thụ điện năng thấp giúp hệ thống tiêu thụ điện năng thấp và cải thiện hiệu suất năng lượng.

Bảo vệ cách ly:GE IC694MDL646 có cách ly trường với bảng nối đa năng và cách ly mặt đất. Điện áp cách ly là 250V AC liên tục và 1500V AC trong một phút, cung cấp khả năng cách ly điện đáng tin cậy và bảo vệ mô-đun cũng như hệ thống khỏi nhiễu và hư hỏng điện.

Chẩn đoán lỗi

Đo điện áp và dòng điện: Thử nghiệm thử nghiệm dòng điện áp đầu vào của GE IC694MDL646 sử dụng đồng hồ vạn năng để đo. Nếu các số đọc này nằm ngoài phạm vi bình thường, điều đó cho thấy có vấn đề với nguồn điện hoặc mạch bên trong mô-đun.

Chỉ báo LED:Mỗi điểm đầu vào có thể hiển thị trạng thái của từng đầu vào bằng đèn LED. Người dùng rất dễ dàng xác định xem tín hiệu đầu vào có bình thường hay không và mô-đun có hoạt động bình thường hay không bằng cách quan sát trạng thái của đèn LED.

Trường ứng dụng

Tự động hóa công nghiệp:GE IC694MDL646 được sử dụng rộng rãi trong các dây chuyền sản xuất tự động hóa công nghiệp khác nhau, bao gồm sản xuất ô tô, chế biến thực phẩm và sản xuất dược phẩm, để theo dõi trạng thái của cảm biến, công tắc và các thiết bị khác cũng như thực hiện kiểm soát và giám sát quá trình sản xuất.

Hệ thống điện:Trong lĩnh vực hệ thống phát điện, truyền tải và phân phối điện, nó có thể được sử dụng để giám sát trạng thái của cầu dao, rơle và các thiết bị khác, truyền thông tin trạng thái kịp thời đến hệ thống điều khiển, cải thiện hệ thống điện vận hành an toàn và ổn định.

Tự động hóa tòa nhà:Trong các hệ thống tự động hóa tòa nhà, GE IC694MDL646 có thể giám sát trạng thái của các cảm biến và công tắc khác nhau của tòa nhà (cảm biến nhiệt độ, cảm biến ánh sáng, cảm biến cửa) và điều khiển hoạt động của hệ thống điều hòa không khí, hệ thống chiếu sáng và hệ thống kiểm soát truy cập.

Vận tải:Nó có thể được áp dụng cho hệ thống điều khiển đường sắt, tàu điện ngầm, hệ thống giao thông thông minh và các tình huống ứng dụng khác, có thể giám sát trạng thái của tín hiệu, công tắc và các thiết bị khác, đồng thời đảm bảo an toàn và hiệu quả của hệ thống giao thông.
