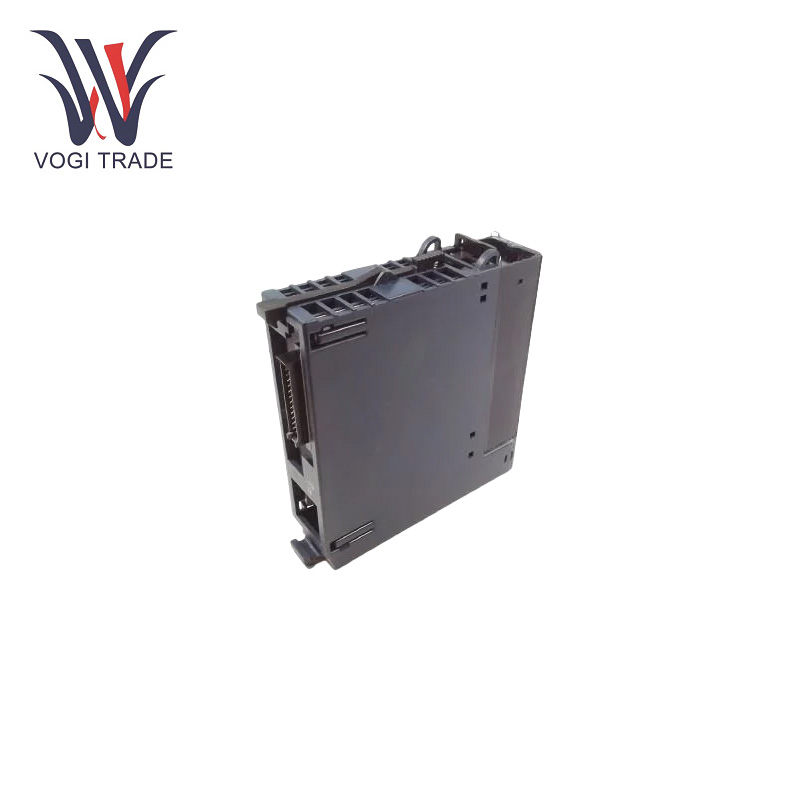

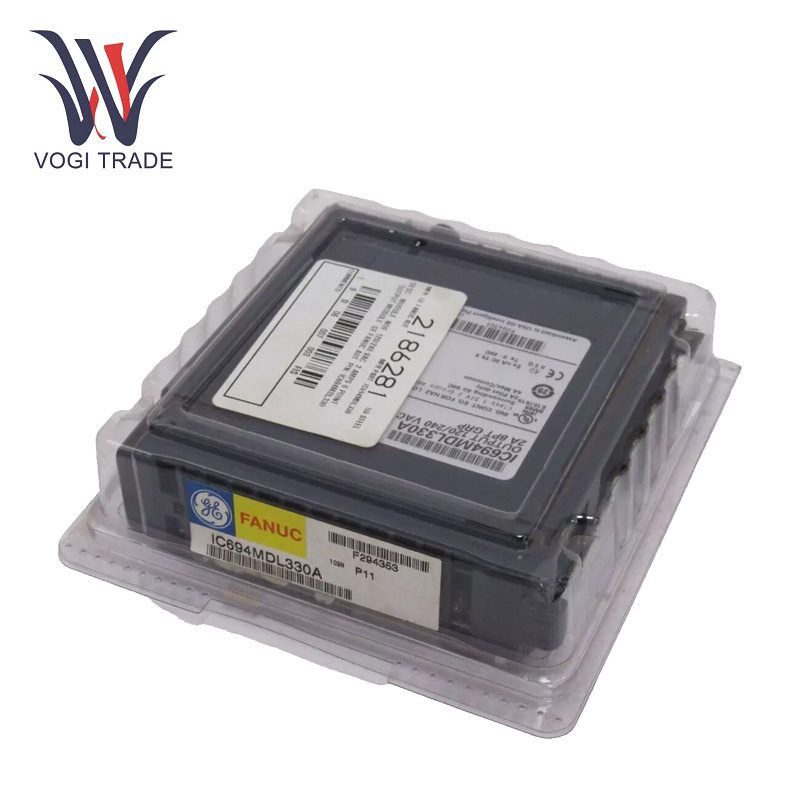

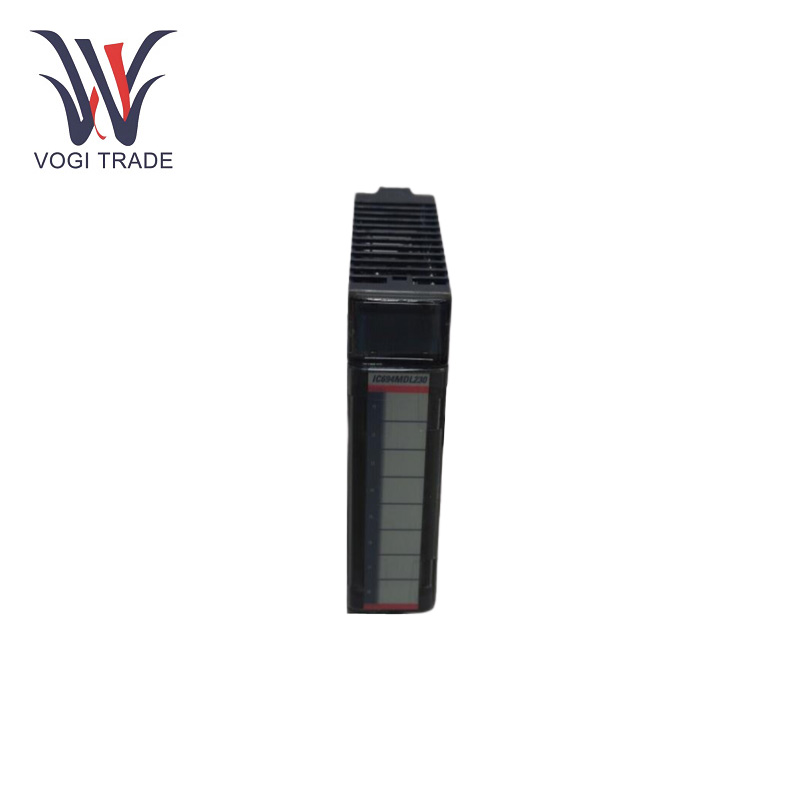

GE IC694MDL330

Thông số kỹ thuật

Điện áp định mức: Điện áp xoay chiều 240V.

Dải điện áp đầu ra: 85 đến 264V AC ở tần số 50 đến 60Hz.

đầu raCưcủat: tối đa 2A.

Inrush Dòng điện đầu ra: tối đa 20A.

OGiảm điện áp đầu ra: 1,5V.

Dòng điện rò rỉ đầu ra: 3mA.

Field to Backplane và Frame Ground: 250V AC liên tục.

Nhóm đến nhóm: Điện áp xoay chiều 250V.

Số lượng đầu ra: 8, xếp thành 2 nhóm riêng biệt, mỗi nhóm có 4 điểm đầu ra.

Thời gian đáp ứng: tối đa 1ms.

Tiêu thụ điện năng: 160mA.

Đặc điểm chức năng

Phản ứnge Thời gian rất nhanh: Dòng điện tối đa có thời gian phản hồi của GE IC694MDL330 là 1ms và với thời gian phản hồi tắt hiện tại là tối đa 1/2 chu kỳ, cho phép kiểm soát trạng thái đầu ra nhanh chóng và chính xác, điều này rất quan trọng trong các ứng dụng cần thời gian phản hồi nhanh, như dây chuyền sản xuất tốc độ cao và hệ thống điều khiển thời gian thực.

Các cơ chế bảo vệ khác nhau: 5 ampe cho mỗi nhóm đầu ra, bộ giảm âm RC cho từng đầu ra riêng lẻ để ngăn chặn đầu ra của nhiễu điện nhất thời làm hỏng mô-đun và thiết bị được kết nối với nó do quá dòng hoặc tăng điện.

Nhiều điểm đầu ra và nhóm biệt lập: GE IC694MDL330 có 8 điểm đầu ra được sắp xếp thành 2 nhóm tách rời, mỗi nhóm có 4 điểm đầu ra. Điểm chung là duy nhất cho mỗi nhóm để các nhóm có thể được sử dụng trên các phần khác nhau của nguồn điện xoay chiều, cho phép người dùng kết nối và điều khiển tải một cách độc lập.

Chẩn đoán lỗi

Chẩn đoán phần mềm: Bằng cách sử dụng phần mềm cấu hình của GE, người dùng có thể kiểm tra trạng thái đầu ra và các thông số hoạt động của GE IC694MDL330 trong thời gian thực. Những gì phần mềm có thể làm là cung cấp các thông báo lỗi chi tiết và thông tin chẩn đoán nhằm hỗ trợ người dùng thu hẹp nguyên nhân cốt lõi của hầu hết các vấn đề, bao gồm cả nguyên nhân cốt lõi như cài đặt đầu ra không chính xác, lỗi giao tiếp, dòng điện đầu ra bất thường, v.v.

Kiểm tra nhiều mét: Đo điện áp và dòng điện đầu ra của mô-đun. Và nếu giá trị đo được là bất thường, nó có thể phản ánh rằng mô-đun bị lỗi hoặc tải không bình thường.

Trường ứng dụng

Tự động hóa công nghiệp: GE IC694MDL330 được sử dụng rộng rãi trong sản xuất ô tô, chế biến thực phẩm, máy đóng gói và các dây chuyền sản xuất tự động hóa công nghiệp khác để kiểm soát trạng thái khởi động và hoạt động của động cơ, van điện từ, rơle và các thiết bị khác, đồng thời thực hiện tự động hóa và điều khiển thông minh của quá trình sản xuất.

Hệ thống điện: Trong quá trình phát, truyền tải và phân phối điện, GE IC694MDL330 có thể được sử dụng để điều khiển trạng thái chuyển mạch của cầu dao, công tắc tơ và các thiết bị điện khác, giám sát và điều khiển hoạt động của hệ thống điện, đảm bảo lưới điện vận hành an toàn và ổn định .

Tự động hóa tòa nhà: Nó được sử dụng để kiểm soát hoạt động của thang máy, điều hòa không khí, hệ thống điều khiển ánh sáng và các thiết bị khác nhằm thực hiện quản lý tập trung và kiểm soát thông minh môi trường tòa nhà nhằm cải thiện sự thoải mái và hiệu quả sử dụng năng lượng của tòa nhà.

Kiểm soát quá trình: GE IC694MDL330 có thể được sử dụng trong ngành điều khiển quá trình của hóa chất, hóa dầu, dược phẩm và các ngành công nghiệp khác để điều khiển việc mở và đóng van, khởi động dừng máy bơm và các thiết bị khác, đồng thời thực hiện kiểm soát chính xác các thông số quy trình và tự động hóa quá trình sản xuất.
