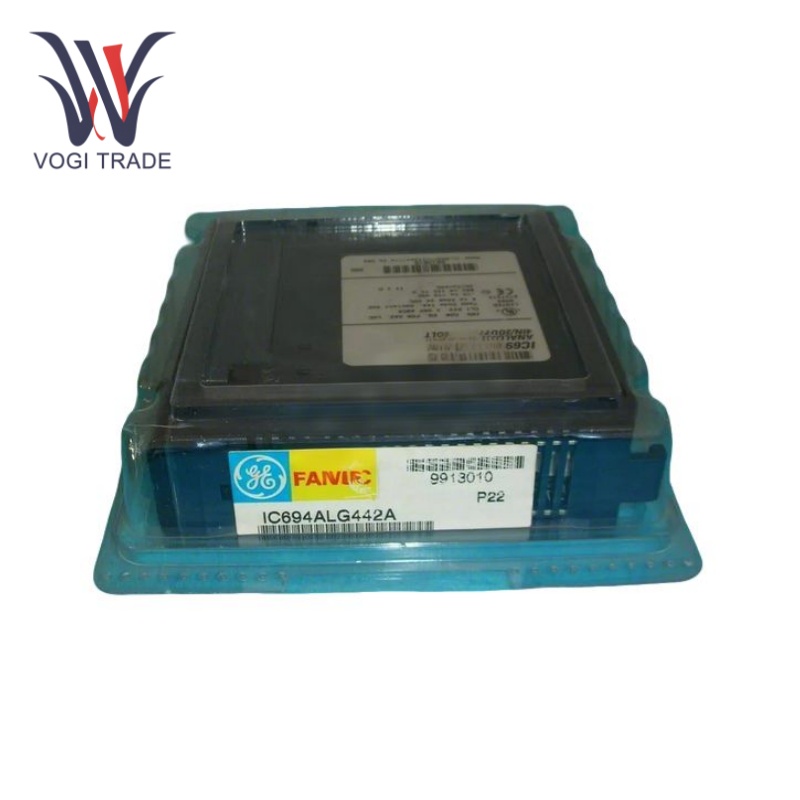

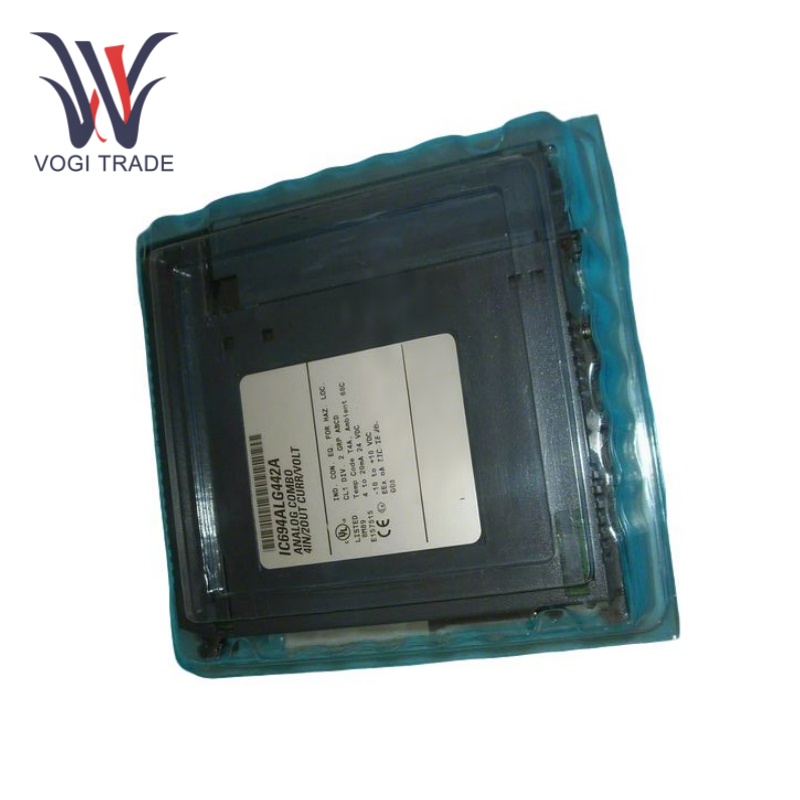

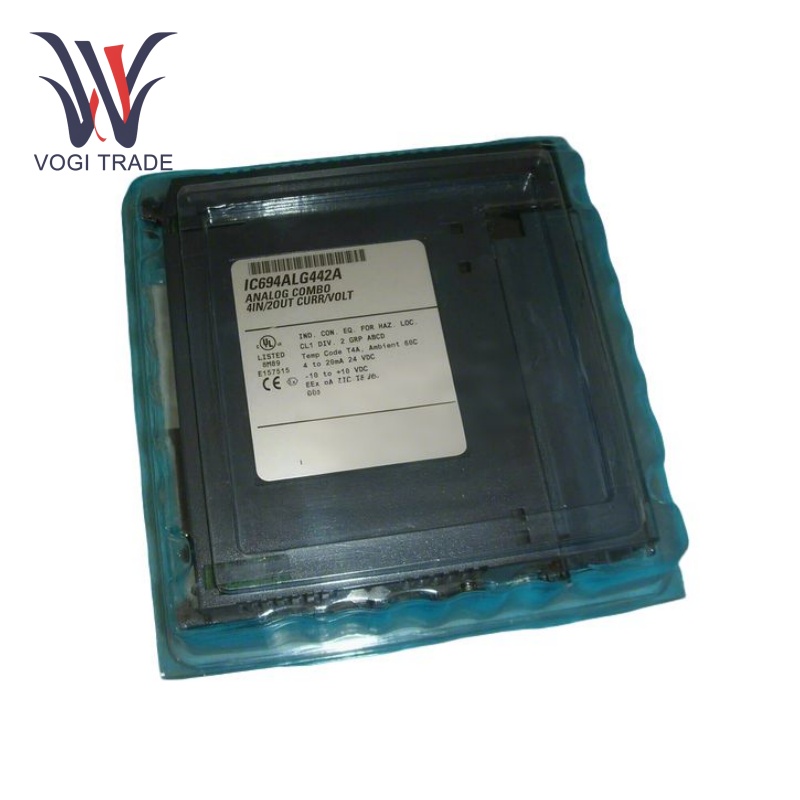

GE IC694ALG442

Thông số kỹ thuật

Số lượng kênh đầu vào:4 kênh đầu vào tương tự vi sai.

Các loại tín hiệu đầu vào:0-10 VDC。

Trở kháng đầu vào:250 ohm。

Độ chính xác đầu vào tương tự:± 0,25% toàn thang đo.

Dải điện áp cung cấp:20 đến 30VDC.

Gợn sóng điện áp:10%.

Trận hòa hiện tại:95 mA.

Tỷ lệ cập nhật kênh:2 mili giây

Tỷ lệ cập nhật:3 mili giây.

Độ phân giải kỹ thuật số:12 bit.

Cấu hình đầu raKỳ:Giữ và thu nhỏ lại.

Đặc điểm chức năng

Tỷ lệ chuyển đổi cao:Tốc độ chuyển đổi GE IC694ALG442 là 2 ms và tốc độ cập nhật kênh cũng là 2 ms, có thể đáp ứng sự thay đổi của tín hiệu analog một cách nhanh chóng, phù hợp với yêu cầu thời gian thực cao của ứng dụng.

Báo động và phát hiện lỗi:GE IC694ALG442 có thể đặt phạm vi cảnh báo thấp và cao cho tất cả các kênh đầu vào, đồng thời có thể xuất ra lỗi dây hở của từng kênh đầu ra tới CPU, giúp người dùng dễ dàng theo dõi trạng thái hoạt động của hệ thống và nhanh chóng xác định cũng như giải quyết sự cố.

Trạng thái đầu ra có thể cấu hình:Các trạng thái của kênh đầu ra GE IC694ALG442 là giữ và thu nhỏ cấu hình. Tại thời điểm này, bạn có thể chọn trạng thái thích hợp theo nhu cầu của thiết bị được kết nối để hệ thống có thể hoạt động ở trạng thái an toàn và ổn định khi bộ điều khiển máy chủ chuyển sang chế độ dừng hoặc tắt nguồn.

Hỗ trợ Hot Swap:Mô-đun này hỗ trợ chức năng trao đổi nóng, cho phép người dùng thay thế mô-đun mà không cần tắt hệ thống, giảm thời gian ngừng hoạt động của hệ thống và nâng cao hiệu quả sản xuất.

Chẩn đoán lỗi

Xử lý tín hiệu đầu rals:Trong thời gian thực, đo tín hiệu điện áp đầu ra và dòng điện của GE IC694ALG442 bằng đồng hồ vạn năng hoặc các dụng cụ đo khác. So sánh các giá trị đo được với các giá trị cài đặt. Điều này có nghĩa là nếu giá trị đo được khác nhiều so với giá trị đã đặt thì mạch đầu ra của mô-đun hoặc thiết bị bên ngoài có khả năng bị trục trặc.

Tín hiệu đầu vào mô-đun:Kiểm tra xem tín hiệu đầu vào mô-đun có ở mức bình thường không. Nếu tín hiệu đầu vào không bình thường thì đó có thể là lỗi của cảm biến hoặc đường tín hiệu được kết nối với mô-đun.

Trường ứng dụng

Kiểm soát quá trình:GE IC694ALG442 được sử dụng rộng rãi trong các ngành công nghiệp kiểm soát quá trình, tiền tệ và dược phẩm cần thu thập và xử lý các biến như lưu lượng, nhiệt độ, áp suất và mức độ. Với khả năng thu thập và xuất tín hiệu tương tự chính xác, nó có thể điều khiển hoạt động của van, máy bơm và các thiết bị khác để đảm bảo sự ổn định và an toàn của quá trình sản xuất.

Điều khiển máy:Nó được sử dụng trong thiết bị sản xuất cơ khí và tự động hóa để điều khiển tốc độ và vị trí động cơ, công tắc van điện từ và các bộ truyền động khác nhằm đạt được khả năng điều khiển và tự động hóa chính xác của thiết bị.

Tự động hóa tòa nhà:Trong các hệ thống tự động hóa tòa nhà, GE IC694ALG442 có thể được sử dụng để điều chỉnh hoạt động của hệ thống điều hòa không khí, hệ thống chiếu sáng, hệ thống thông gió và công suất đầu ra của thiết bị theo nhu cầu thực tế nhằm mục đích tiết kiệm năng lượng và thoải mái.
