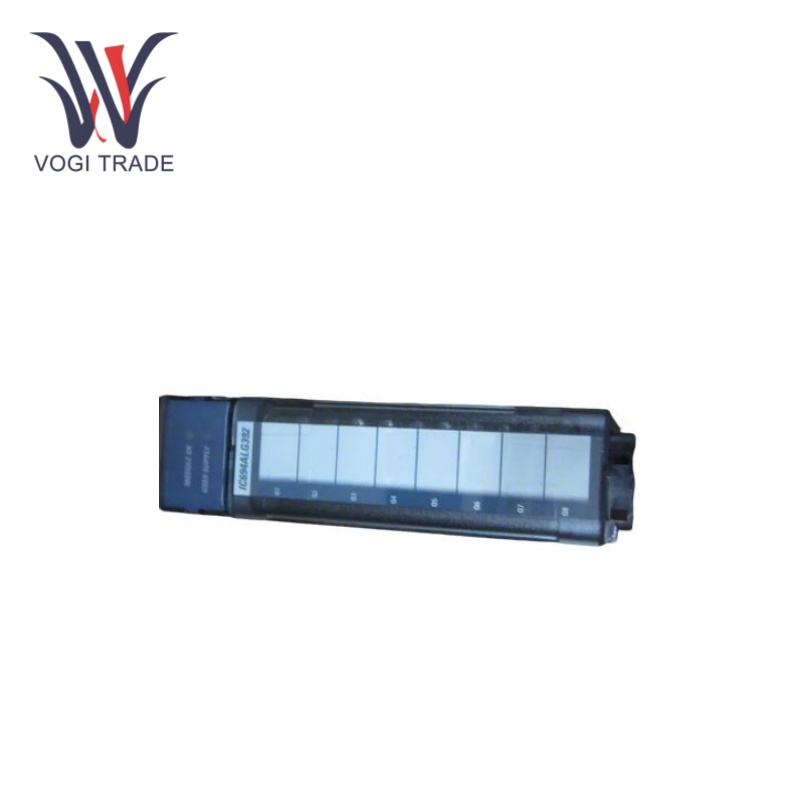

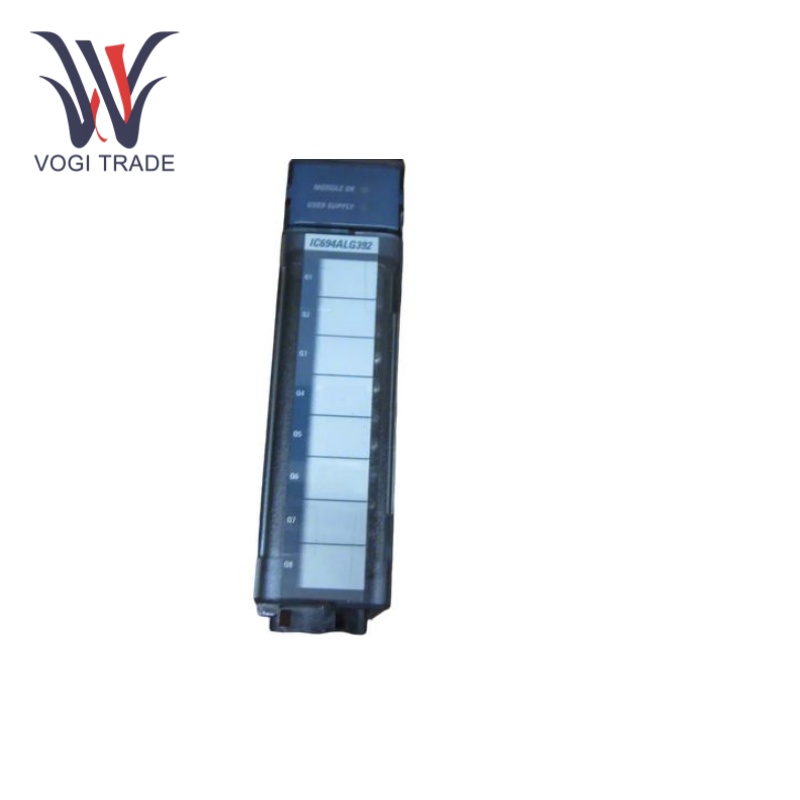

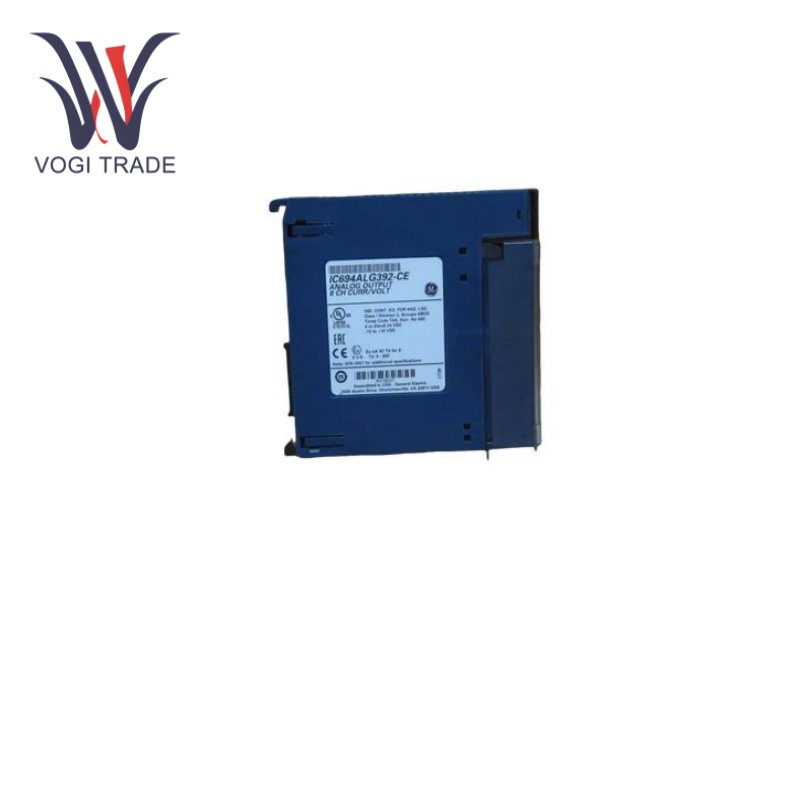

GE IC694ALG392

Thông số kỹ thuật

Số lượng kênh đầu ra:8 kênh đầu ra một đầu.

Từ Nguồn cung cấp bảng nối đa năng PLC +5 VDC:110 mA

Từ nguồn cung cấp người dùng +24 VDC:315 mA

UTỷ lệ pdate: 8 mili giây.

Phạm vi điện áp:20 VDC đến 30 VDC.

Gợn sóng điện áp:10% (tối đa).

Tải đầu ra tối đa:2 kilo-ohm

Điện dung tải đầu ra:2000pF, độ tự cảm 1H.

Đặc điểm chức năng

Tỷ lệ cập nhật nhanh:Tốc độ cập nhật của 8 kênh đầu ra của GE IC694ALG392 chỉ là 8 mili giây, có thể đáp ứng những thay đổi trong hệ thống điều khiển gần như ngay lập tức và phù hợp để điều khiển tín hiệu analog với chu kỳ điều khiển nhanh.

Niềm vui phát hiện lỗi bên tronghành động: GE IC694ALG392 có khả năng phát hiện hở mạch (phát hiện lỗi dây hở). Chẩn đoán CPU giúp người dùng và nhân viên bảo trì xác định vấn đề một cách nhanh chóng và ngay lập tức. Khi dây bị lỏng hoặc đứt hoàn toàn hoặc bị đứt, lỗi sẽ được theo dõi từ chẩn đoán CPU.

Bảo vệ ngược và dưới điện áp của nguồn điện bên ngoài:GE IC694ALG392 có chức năng bảo vệ phân cực ngược và bảo vệ dưới điện áp cho nguồn điện bên ngoài, có thể ngăn ngừa hiệu quả mô-đun khỏi bị hỏng do kết nối nguồn điện không chính xác hoặc dao động điện áp nguồn điện, đồng thời tăng độ tin cậy và an toàn của mô-đun.

Chẩn đoán lỗi

Chẩn đoán CPU:Thông tin lỗi sẽ được hiển thị trong chẩn đoán CPU nếu xảy ra lỗi dây hở hoặc các lỗi bên trong khác trong GE IC694ALG392. Người dùng có thể xem kết quả chẩn đoán thông qua phần mềm lập trình hoặc giao diện người-máy của hệ thống điều khiển, cho phép họ nhanh chóng xác định vị trí và nguyên nhân lỗi.

Giám sát tín hiệu đầu ra:Kiểm tra mô-đun trước khi lắp ráp và sau đó, nếu mô-đun gặp trục trặc, hãy truy tìm trực tiếp bộ phận bị lỗi cụ thể. So sánh giá trị thực tế với giá trị đã đặt. Khi giá trị đo được từ mô-đun không khớp đáng kể với giá trị đã đặt, đó sẽ là dấu hiệu của sự cố ở mạch đầu ra của mô-đun và thiết bị được kết nối bên ngoài.

Trường ứng dụng

Kiểm soát quá trình:GE IC694ALG392 được sử dụng rộng rãi trong các ngành kiểm soát quy trình như hóa dầu, hóa chất và dược phẩm để kiểm soát các biến trong quy trình bao gồm lưu lượng, nhiệt độ, áp suất và mức độ. Để đảm bảo quy trình sản xuất ổn định và an toàn, nó có thể xuất tín hiệu analog chính xác để điều khiển hoạt động của van, máy bơm và các thiết bị khác.

Kiểm soát máy móc:Trong lĩnh vực sản xuất cơ khí và thiết bị tự động, nó có thể được sử dụng để kiểm soát tốc độ và vị trí của động cơ, việc mở và đóng van điện từ cũng như hoạt động của các bộ truyền động khác, giúp đạt được khả năng điều khiển chính xác và vận hành tự động của thiết bị.

Tự động hóa tòa nhà:GE IC694ALG392 có thể được ứng dụng trong các hệ thống tự động hóa tòa nhà để điều khiển hoạt động của hệ thống điều hòa không khí, hệ thống chiếu sáng, hệ thống thông gió và các thiết bị điều chỉnh công suất đầu ra khác theo nhu cầu thực tế nhằm đạt được mục đích tiết kiệm năng lượng và tiện nghi.

Thu thập và giám sát dữ liệu:Mô-đun này có thể chuyển đổi tín hiệu tương tự thu được thành tín hiệu số để hệ thống điều khiển có thể phân tích. Đồng thời, nó cũng có thể được sử dụng để giám sát trạng thái hoạt động của nhiều cảm biến và thiết bị khác nhau, cung cấp hỗ trợ dữ liệu theo thời gian thực cho hoạt động vận hành và bảo trì hệ thống.
