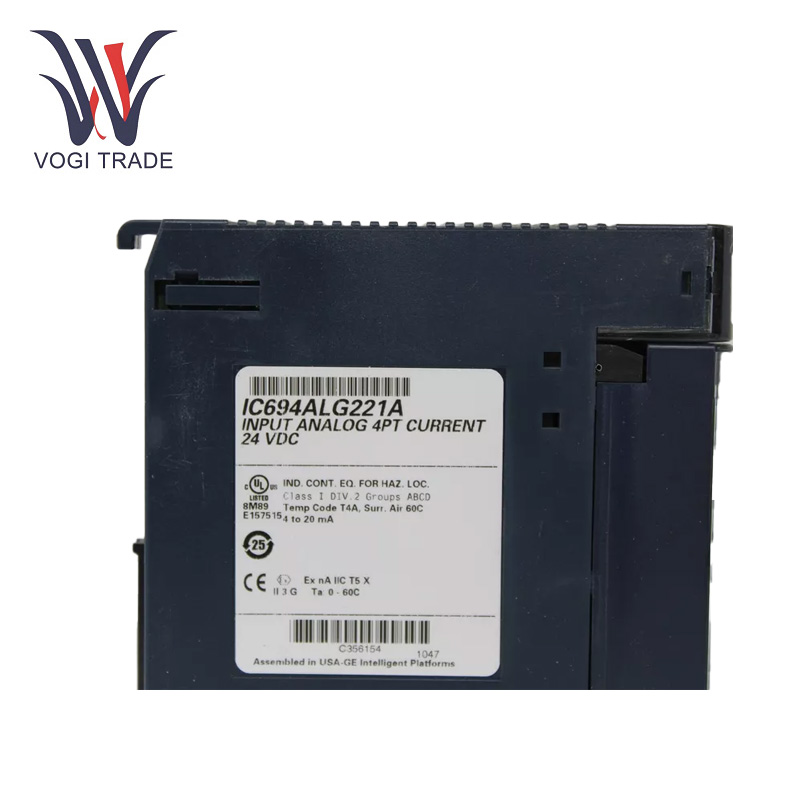

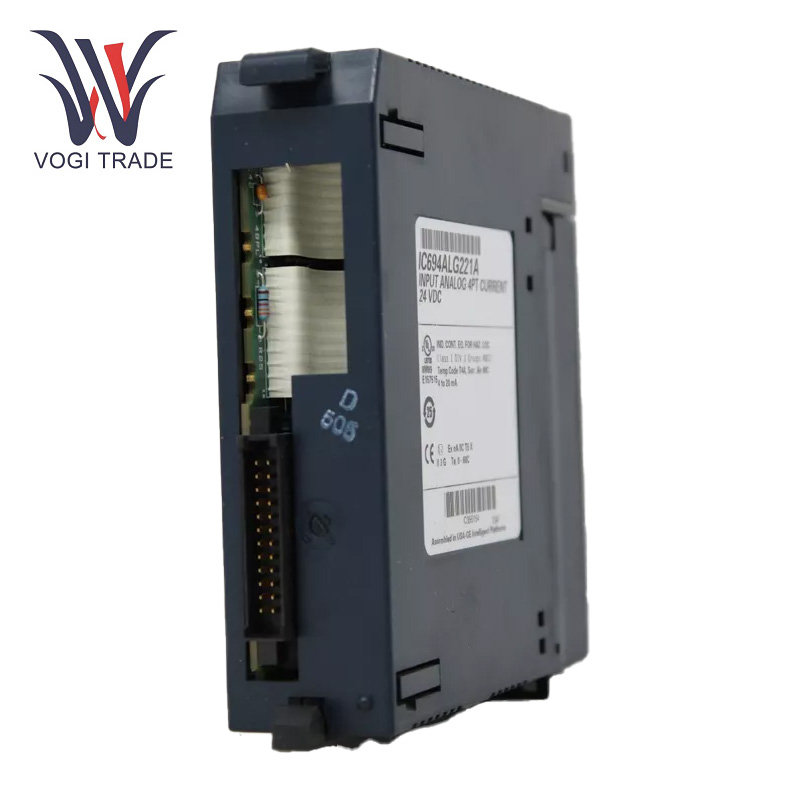

GE IC694ALG221

Thông số kỹ thuật

Kênh đầu vào: 4 kênh đầu vào tương tự.

Phạm vi tín hiệu đầu vào: 4-20mA.

Nghị quyết: Độ phân giải 12-bit.

Thời gian chuyển đổi: 2,5 mili giây.

Sự cách ly: Cung cấp cách ly điện giữa các mạch đầu vào, đầu ra và logic.

Yêu cầu về nguồn điện: Nguồn điện một chiều 5V.

Nhiệt độ hoạt động: 0°C đến 60°C.

Nhiệt độ bảo quản: -40°C đến 85°C.

Độ ẩm: 5% đến 95% không ngưng tụ.

Đặc điểm chức năng

Bộ chuyển đổi tương tự sang số tích hợp: GE IC694ALG221 có thể chuyển đổi dữ liệu analog sang định dạng kỹ thuật số mà bộ điều khiển máy chủ có thể đọc và xử lý để tích hợp và xử lý các hệ thống tín hiệu analog và tín hiệu số.

Hiệu suất cách ly tốt nhất: Nó tạo ra sự cách ly từ trường quang đến bảng nối đa năng và cách ly mặt đất khung của điện áp liên tục 250VAC và  1500VAC trong 1 phút, có hiệu quả đối với tiếng ồn và nhiễu bên ngoài, đồng thời nâng cao độ tin cậy và độ ổn định của mô-đun trong môi trường sản xuất công nghiệp khắc nghiệt.

Hai bộ nhảy phạm vi đầu vào và phạm vi: Hai phạm vi đầu vào 0-20mA và 4-20mA và bộ nhảy phạm vi của mỗi kênh giúp cấu hình GE IC694ALG221 linh hoạt hơn và người dùng có thể chọn phạm vi đầu vào thích hợp và chế độ kết nối bộ nhảy theo nhu cầu thực tế. Nó cải thiện khả năng thích ứng của mô-đun với các điều kiện làm việc khác nhau.

Chẩn đoán lỗi

Bộ tạo tín hiệu và kiểm tra đồng hồ vạn năng: Người dùng có thể sử dụng bộ tạo tín hiệu để đưa tín hiệu analog tiêu chuẩn vào GE IC694ALG221, sau đó sử dụng đồng hồ vạn năng để đo tín hiệu đầu vào và đầu ra của mô-đun nhằm kiểm tra xem mô-đun có thể chuyển đổi và truyền tín hiệu analog một cách chính xác hay không. Nếu giá trị đo được không nhất quán với giá trị cài đặt, điều đó có nghĩa là mô-đun bị lỗi.

Phương pháp thay thế: Nếu có thể thay thế GE IC694ALG221 bị nghi ngờ bằng một mô-đun bình thường để kiểm tra. Nếu toàn bộ hệ thống hoạt động bình thường sau khi thay đổi mô-đun thì đã đến lúc sửa chữa hoặc thay thế mô-đun gốc.

Trường ứng dụng

Âu công nghiệpsự hành quyết: Nó thường được sử dụng trong các dây chuyền sản xuất tự động hóa công nghiệp như sản xuất ô tô, chế biến thực phẩm và máy đóng gói để kết nối và thu tín hiệu tương tự từ các cảm biến và dụng cụ đo lường khác nhau, chẳng hạn như cảm biến nhiệt độ, cảm biến áp suất và đồng hồ đo lưu lượng, đồng thời truyền data đến bộ điều khiển để xử lý và kiểm soát nhằm đạt được sự giám sát và kiểm soát quá trình sản xuất.

Kiểm soát quá trình: GE IC694ALG221 được sử dụng để giám sát và kiểm soát các thông số quy trình như nhiệt độ, áp suất, lưu lượng và mức chất lỏng trong ngành kiểm soát quy trình, như ngành công nghiệp hóa chất, hóa dầu và dược phẩm. Sử dụng mô-đun này có thể đo đầu vào tương tự có độ chính xác cao và tốc độ cập nhật cao của mô-đun có thể đáp ứng việc kiểm soát quy trình một cách chính xác và cải thiện chất lượng cũng như hiệu quả sản xuất.

Giới thiệu Tự động hóa tòa nhà: Trong lĩnh vực tự động hóa tòa nhà, GE IC694ALG221 có thể được sử dụng để kết nối và thu tín hiệu tương tự từ nhiều cảm biến và thiết bị môi trường khác nhau: cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến ánh sáng, v.v., và truyền dữ liệu đến điều khiển tòa nhà và quản lý tập trung, để thực hiện kiểm soát thông minh môi trường tòa nhà, cải thiện sự thoải mái và hiệu quả năng lượng của tòa nhà, v.v.

Hệ thống điện: GE IC694ALG221 có thể được sử dụng để giám sát và điều khiển tín hiệu tương tự của nhiều thiết bị điện và cảm biến khác nhau trong quá trình phát, truyền tải và phân phối điện (Máy phát điện, máy biến áp và cầu dao, v.v.) và gửi dữ liệu đã thu thập đến trung tâm điều khiển giám sát, điều khiển hệ thống điện theo thời gian thực, đảm bảo lưới điện vận hành an toàn, ổn định.
