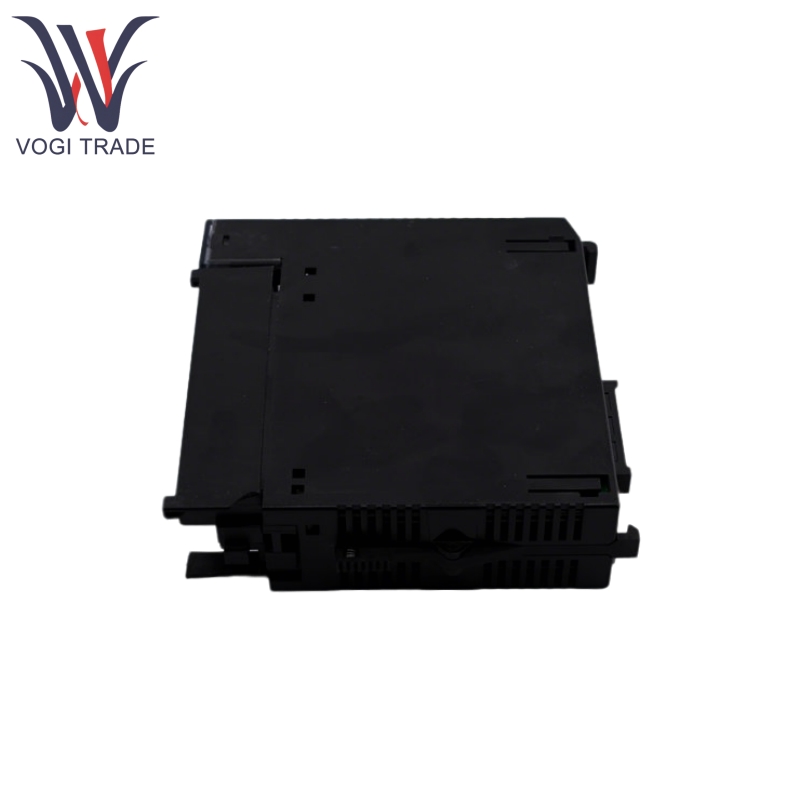

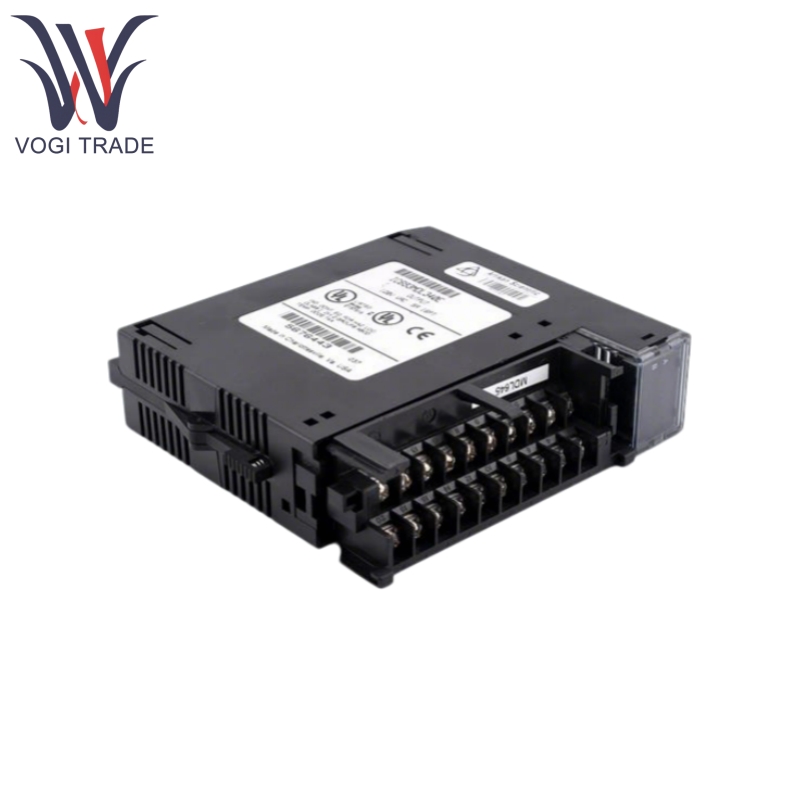

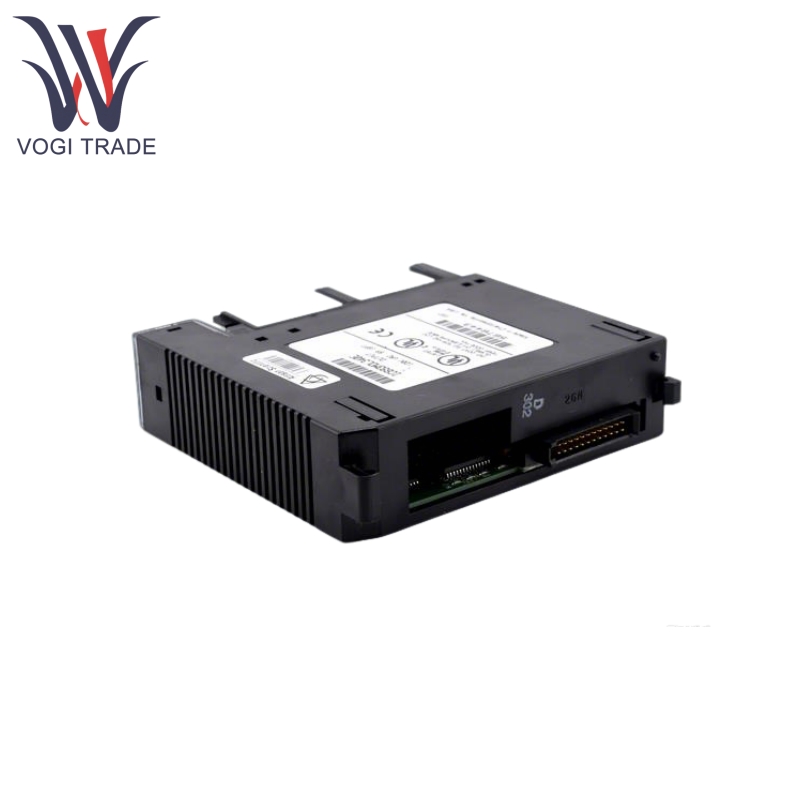

GE IC693MDL340

Sản xuấtT tính năng

GE IC693MDL340 có thiết kế mật độ cao với đầu vào 32 điểm (mô-đun nhỏ gọn cấp công nghiệp).

GE IC693MDL340 có cách ly nhóm, 4 nhóm × 8 điểm, cách ly điện giữa các nhóm (250V AC/DC), không bị cô lập giữa các điểm trong các nhóm. OPTOCOUPLER phân lập mạch đầu vào từ logic bảng nối đất PLC.

GE IC693MDL340 tương thích với điện áp rộng, hỗ trợ đầu vào DC 10-30V (tương thích với tiêu chuẩn công nghiệp 24V).

GE IC693MDL340 là phản ứng nhanh với độ trễ chuyển đổi 1ms (chuyển đổi BẬT/TẮT).

GE IC693MDL340 có chỉ báo trạng thái LED, mỗi đèn LED màu xanh lá cây độc lập điểm hiển thị trạng thái đầu vào (BẬT/TẮT).

GE IC693MDL340 có mức tiêu thụ năng lượng thấp, khoảng 5mA Dòng mỗi điểm (ở 24V DC).

Nguyên tắc làm việc sản phẩm

Đầu vào tín hiệu: Tín hiệu DC 24V từ các thiết bị bên ngoài (ví dụ: cảm biến, nút bấm) được kết nối với các đầu cuối mô -đun.

Phát hiện cấp độ:

≥10V DC → Thẩm phán AS ON (logic 1 1), thắp sáng đèn LED màu xanh lá cây.

≤3V DC → Thẩm phán như TẮT (logic 0 0), đã dẫn đầu.

Chuyển đổi cách ly: Bộ cách ly optocoupler phân tách tín hiệu trường khỏi các mạch bên trong PLC để ngăn chặn nhiễu.

Truyền dữ liệu: Dữ liệu trạng thái được truyền đến CPU thông qua bus bảng nối tiếp để xử lý logic chương trình.

GE IC693MDL340 Các điểm thiết kế chính 8 điểm trong nhóm chia sẻ cùng một mạch (cần thống nhất sự phân cực điện), sự cô lập độc lập giữa các nhóm có thể được kết nối với các nguồn năng lượng khác nhau.

Ứng dụng sản phẩm

Trong ngành sản xuất, GE IC693MDL340 cho phép giám sát trạng thái thiết bị (vận hành động cơ, vị trí van).

Trong các dây chuyền sản xuất ô tô, GE IC693MDL340 có thể được sử dụng làm cảm biến vị trí (chuyển đổi giới hạn, phát hiện quang điện).

Trong vận chuyển vật chất, GE IC693MDL340 chịu trách nhiệm bắt đầu và dừng băng tải, hàng hóa để phát hiện.

Trong hệ thống năng lượng, GE IC693MDL340 có thể đánh giá trạng thái của bộ ngắt mạch, bộ sưu tập liên lạc báo động.

Trong tự động hóa xây dựng, GE IC693MDL340 có thể cung cấp phản hồi về tình trạng của thiết bị chữa cháy.

Prtham số oduct

GE IC693MDL340 Dữ liệu đặc tả như dưới đây.
