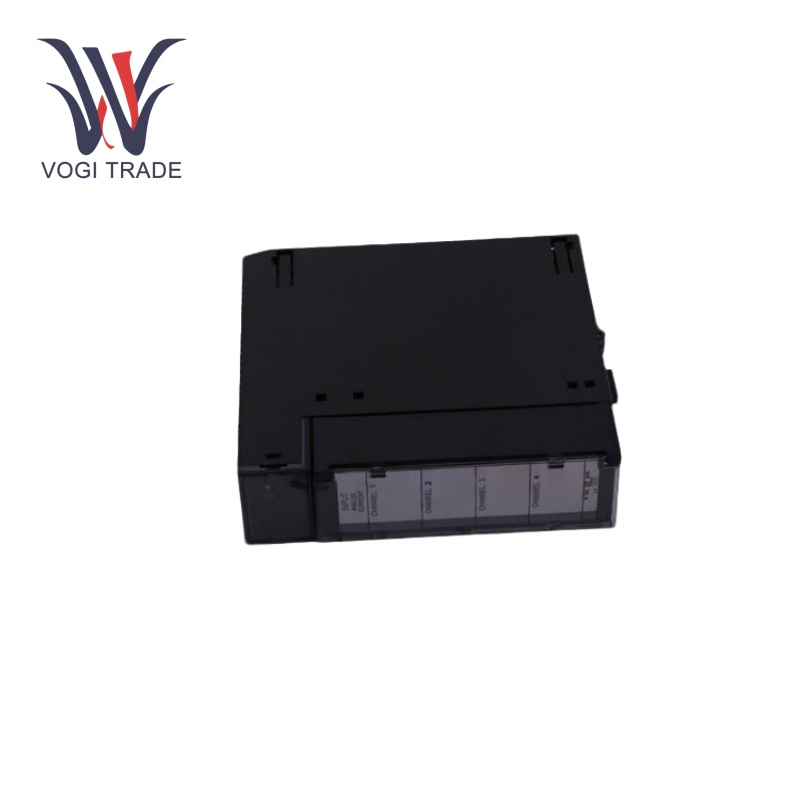

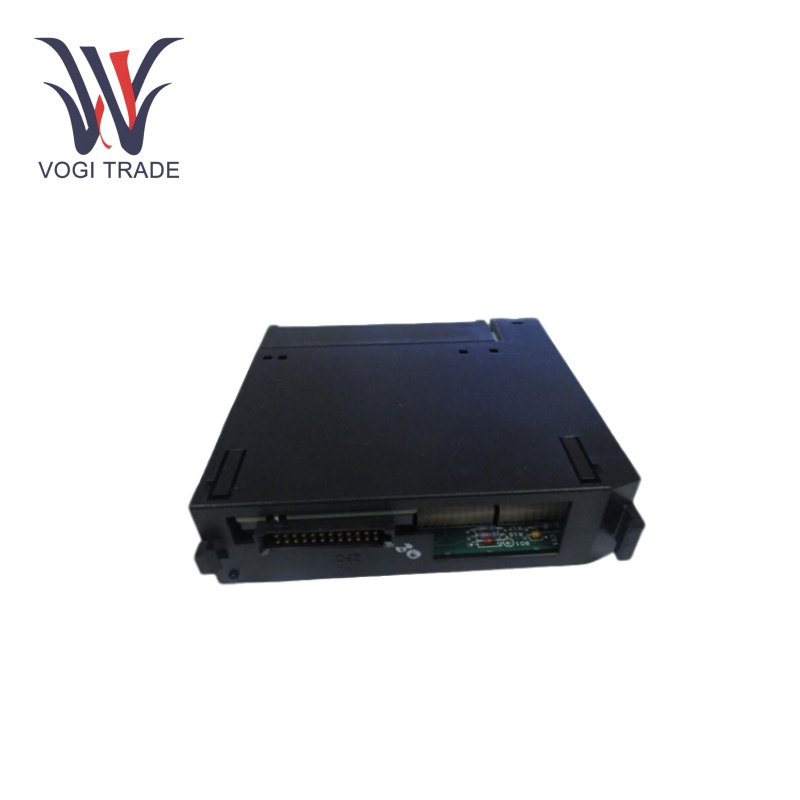

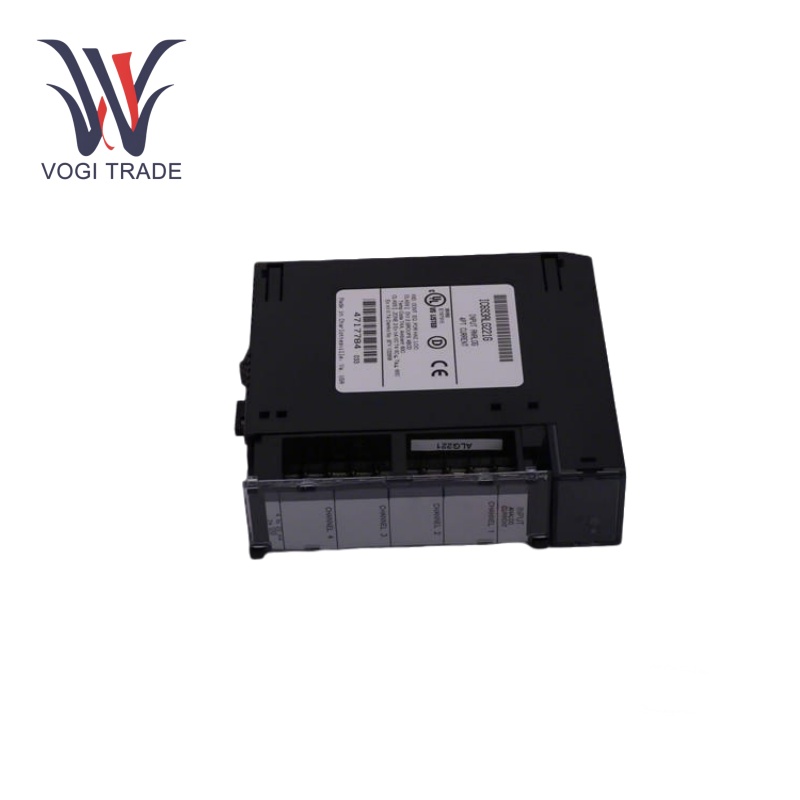

GE IC693ALG221

1. Tham số kỹ thuật

Kênh: 4 kênh đầu vào hiện tại tương tự.

Phạm vi hiện tại đầu vào: 4 - 20 Ma.

Nghị quyết: 12 bit.
Sự chính xác: 0,1% quy mô đầy đủ.

Trở kháng đầu vào: 250 ohms.

Sự cách ly: 1500 volt rms.

Tỷ lệ cập nhật: 2 ms.

Phản hồi bộ lọc đầu vào: 325 Hz.

Tiêu thụ năng lượng: 25 Ma tại 5 VDC, 100 Ma tại 24 VDC.

Sự định cỡ: Nhà máy được hiệu chỉnh đến 4 Pha mỗi lần.

Nhiệt độ hoạt động: -20 ° C đến 55 ° C.

Nhiệt độ lưu trữ: -40 ° C đến 70 ° C.

2. Các tính năng chức năng

Thu thập dữ liệu chính xác cao: GE IC693ALG221 thực hiện chuyển đổi tín hiệu dòng tương tự trong phạm vi 4 - 20 mA thành tín hiệu kỹ thuật số với độ phân giải 12 bit.

Hiệu suất cô lập tốt: Có 1500 volt điện áp phân lập RMS giữa trường và phía logic của mô -đun, có khả năng mạnh mẽ để cô lập nhiễu điện bên ngoài và nhiễu, và cải thiện độ ổn định và độ tin cậy của hệ thống.

Vận hành phạm vi điện áp rộng 5 VDC ~ 24 VDC: GE IC693ALG221 có thể được cung cấp bởi các loại môi trường cung cấp năng lượng khác nhau.

Chỉ báo LED: Thêm chỉ báo LED để quay lại hoạt động cấp nguồn và được sử dụng cho người dùng để nhanh chóng đánh giá xem nguồn cung cấp điện của mô -đun có bình thường

Cài đặt lập trình: Ví dụ: người dùng có thể đặt máy nhảy để thay đổi phạm vi đầu vào của GE IC693ALG221 và định cấu hình riêng từng kênh theo ứng dụng.

Hạn chế tiêu chuẩn: Các tiêu chuẩn công nghiệp quốc tế như UL và CE được đáp ứng, có nghĩa là thị trường và ứng dụng có thể thấy một sản phẩm áp dụng chất lượng và an toàn.

3. Khu vực ứng dụng

Hệ thống kiểm soát tự động hóa công nghiệpVí dụ, theo dõi và kiểm soát nhiệt độ, áp suất, tốc độ dòng chảy và các thông số quy trình khác nhau trong các dây chuyền sản xuất công nghiệp. Trong các nhà máy hóa học, GE IC693ALG221 có thể theo dõi dòng chảy của các chất hóa học chảy qua các đường ống; Trong các nhà máy thép, nó có thể theo dõi nhiệt độ và áp suất của lò cao, v.v.

Giám sát hệ thống điện: Nó có thể được sử dụng để giám sát các tham số hiện tại và các tham số khác trong hệ thống phát điện, truyền tải và phân phối, giúp đảm bảo hoạt động an toàn và ổn định của lưới điện.

Hệ thống kiểm soát tòa nhà thông minh: Trong các tòa nhà thông minh, nó phục vụ để giám sát và kiểm soát hoạt động của thiết bị, chẳng hạn như hệ thống điều hòa không khí và thang máy. Ví dụ, GE IC693ALG221 có thể cảm nhận và kiểm soát thể tích của thể tích không khí điều hòa không khí và nhiệt độ không khí để tiết kiệm năng lượng và điều khiển thoải mái.

Hệ thống giao thông thông minh: Một trong những ứng dụng được sử dụng để giám sát và kiểm soát tín hiệu giao thông, phát hiện ô tô, v.v ... Có thể theo dõi luồng xe bằng cảm biến để kiểm soát thời gian của đèn giao thông.

Hệ thống điều khiển chuyển động robot:GE IC693ALG221 có thể chấp nhận tín hiệu dòng tương tự từ các cảm biến robot để đảm bảo kiểm soát chính xác hoạt động và hoạt động của robot (cảm biến lực, cảm biến dịch chuyển, v.v.)
