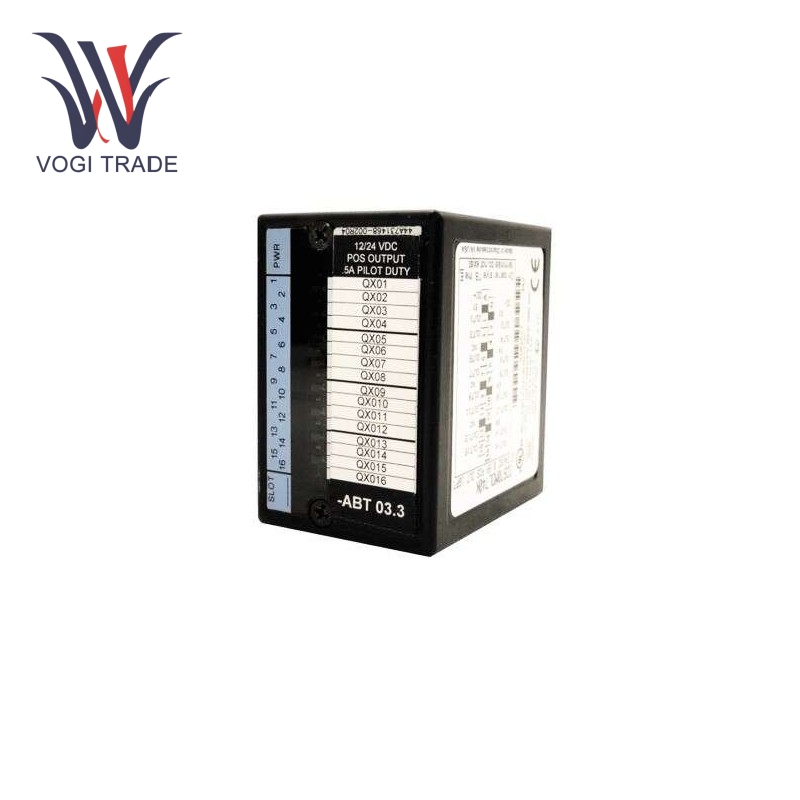

GE IC670MDL740

Đặc điểm kỹ thuật

Dải điện áp đầu vào: 10V DC-30V DC;

Dải điện áp đầu ra: 9,2V DC-29,5V DC;

Điện áp danh định: 24V DC;

Dòng điện đầu ra tối đa trên mỗi điểm: 0,5A;

Dòng điện đầu ra tối đa trên mỗi mô-đun: 4A;

Tăng hiện tại: tối đa 2A, 100ms cuối cùng;

kênh đầu ra: 16 kênh đầu ra logic dương.

Bảo vệ và chẩn đoán: Cầu chì 5A trong GE IC670MDL740 bảo vệ nguồn điện bên ngoài khỏi bị kết nối ngược, điều này có thể làm hỏng mô-đun và gây ra nhiễu quá độ, đồng thời nó cũng có thể phát hiện các vụ nổ cầu chì.

Dòng tải tối thiểu: 1mA mỗi điểm;

Chỉ số: Mỗi điểm trên bảng mạch được kết nối với một đèn LED chỉ báo trạng thái để bật và tắt đầu ra. Hơn nữa, cầu chì trong nhóm chung được trang bị đèn LED báo hiệu nó đã mở hay chưa.

Đặc trưng

Logic đầu ra và dải điện áp：GE IC670MDL740 là logic dương; mức cao biểu thị trạng thái hợp lệ, phù hợp với triết lý của các quy ước logic của hệ thống điều khiển chính thống. Đối với điện áp đầu ra, dải điện áp đầu ra là 9,2-29,5V DC và thường hoạt động với điện áp tải trong khoảng từ 10V-30V DC. Dải điện áp rất rộng của nó cho phép GE IC670MDL740 tương thích với nhiều loại thiết bị DC khác nhau với các yêu cầu điện áp khác nhau; ví dụ, cung cấp điện áp điều khiển thích hợp cho rơle nhỏ hoặc đèn chỉ báo có điện áp định mức khác nhau.

Chỉ báo trạng thái：Mỗi điểm đầu ra có đèn chỉ báo LED riêng, có thể dễ dàng nhìn thấy qua phần trong suốt của tấm mặt trên của GE IC670MDL740 và kỹ thuật viên có thể sử dụng để xác định trực quan trạng thái của đường dẫn đầu ra trong khi vận hành và giúp ích rất nhiều trong việc thực hiện kiểm tra gỡ lỗi tại chỗ. Ví dụ: khi thực hiện điều chỉnh trên dây chuyền sản xuất bao bì tự động, kỹ thuật viên sẽ bằng cách nhìn vào đèn để nhanh chóng xác định xem tín hiệu đầu ra nhất định có hoạt động bình thường hay không và bằng cách mở rộng xem thiết bị đóng gói liên quan có nhận được lệnh điều khiển chính xác hay không.

Ứng dụngn

Chuyên chởCánh đồng: Trong hệ thống tạo và kiểm tra vé tự động tại các ga tàu điện ngầm và đường sắt, GE IC670MDL740 có thể kiểm soát việc mở và đóng các rào cản bán vé tự động. Khi hành khách nhận vé hoặc quẹt thẻ, tín hiệu từ hệ thống phát ra sẽ mở các rào chắn vé tự động để hành khách đi qua. Ngoài ra, trong hệ thống điều khiển thang máy và thang cuốn tại các nhà ga, GE IC670MDL740 trở nên thuận lợi cho việc kiểm soát việc sử dụng và dừng chuyển động của thang máy hoặc thang cuốn, đồng thời cho phép tự động thay đổi hoạt động theo điều kiện tải trọng được mang, điều này giúp ích đáng kể cho việc điều khiển thang máy và thang cuốn. nâng cao hiệu quả và an toàn hoạt động.

Sản xuất ô tô:Trong dây chuyền sản xuất lắp ráp ô tô, GE IC670MDL740 có thể được sử dụng để điều khiển khởi động, dừng và chuyển đổi trạng thái của nhiều thiết bị khác nhau.  Ví dụ: GE IC670MDL740 điều khiển khởi động và dừng thiết bị hàn robot. Khi thân xe đến trạm hàn, GE IC670MDL740 phát ra tín hiệu để khởi động robot thực hiện thao tác hàn.  nó cũng có thể điều khiển hoạt động của động cơ trên băng chuyền để đạt được sự vận chuyển chính xác các bộ phận ô tô giữa các trạm khác nhau.

Tự động hóa tòa nhà: Điều khiển thang máy trong nhà cao tầng. Ví dụ:  GE IC670MDL740 dùng để kiểm soát hoạt động của thang máy, việc mở và đóng cửa cũng như khả năng kết hợp của chúng. Khi hành khách nhấn nút gọi thang máy, hệ thống thang máy sẽ nhận được tín hiệu và gửi lệnh điều khiển thang máy, đưa thang máy lên hoặc xuống và mở cửa. GE IC670MDL740 có thể dễ dàng hỗ trợ các kỹ thuật điều khiển nhóm tiên tiến khác nhau để phân phối tải tối ưu, giải quyết vấn đề điển hình về xử lý cuộc gọi bao gồm lưu lượng truy cập thang máy và tính khả dụng của thang máy.
