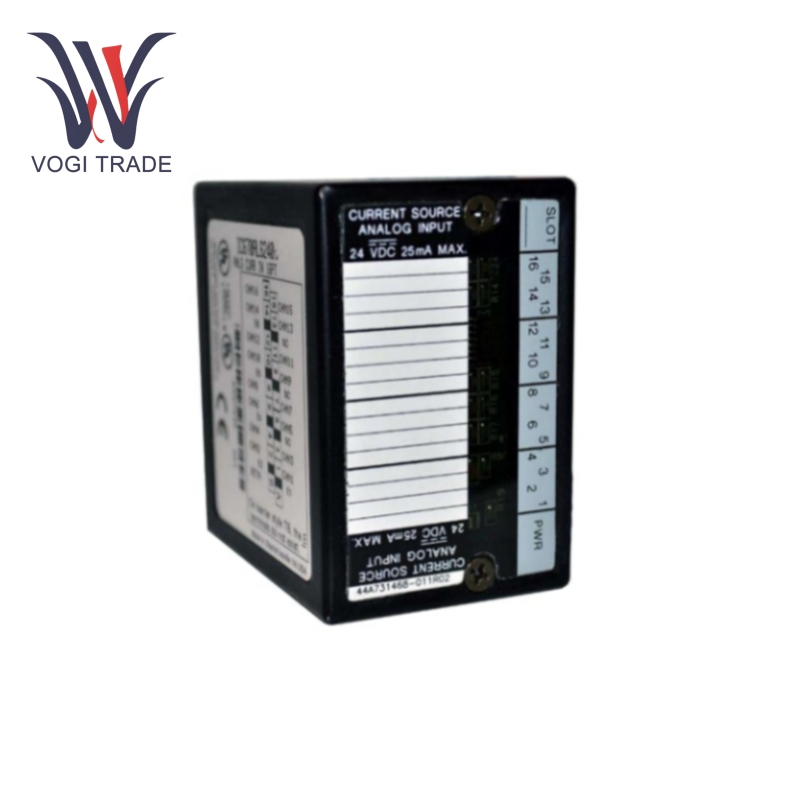

GE IC670ALG320

Đặc điểm kỹ thuật

Thông số nguồn điện: Dải điện áp hoạt động là 20-29V DC, độ gợn nguồn điện tối đa là 5%, dòng điện chờ thông thường của dòng điện đầu vào nguồn điện 24V là 80mA, dòng điện hoạt động tối đa là 180mA và mức tiêu thụ điện năng của mô-đun là 1,5-4,3W .

Đặc tính cách ly: Điện áp cách ly giữa mặt đất và logic là 1500V AC/1 phút, 250V AC liên tục.

Dòng điện BUI: tối đa 51mA.

Độ phân giải kỹ thuật số: giá trị điển hình là 12 bit.

kênh đầu ra: Mô-đun đầu ra điện áp dòng điện tương tự 4 kênh, đối với mỗi điểm đầu ra, phạm vi tín hiệu có thể được cấu hình bằng các nút nhảy đặt trên khối đầu cuối I/O. Phạm vi mặc định là 0-20mA và 0-10V DC và phạm vi mở rộng từ 4-20mA và 0-12,5V DC.

Độ phân giải và tuyến tính: Độ phân giải là 12 bit và độ tuyến tính là 1LSB.

Hệ số nhiệt độ: Giá trị thông thường là ±0,002% mỗi độ C và giá trị tối đa là ±0,005% mỗi độ C.

Đặc trưng

Bảo vệ cách ly tốthành động: GE IC670ALG320 có đặc tính cách ly tốt giữa đầu ra với mặt đất và logic; điện áp cách ly là 1500V AC/1 phút, 250V AC liên tục, do đó đảm bảo cách ly khỏi các lỗi tiềm ẩn và nhiễu bên ngoài có thể ảnh hưởng đến hiệu suất hoặc độ tin cậy của mô-đun và hệ thống điều khiển, do đó nó có thể chịu được nhiễu điện từ không thể tách rời khỏi các chứng chỉ trong công nghiệp các trang web.

Độ chính xác và ổn định cao: Độ phân giải 12-bit và độ tuyến tính tốt của GE IC670ALG320 đảm bảo độ chính xác và ổn định cao của tín hiệu đầu ra. Đối với một số quy trình công nghiệp có yêu cầu kiểm soát độ chính xác cao, chẳng hạn như dược phẩm và chế biến thực phẩm, GE  IC670ALG320 có thể đáp ứng tốt hơn nhu cầu của quy trình sản xuất, đồng thời đóng vai trò nâng cao chất lượng sản phẩm và hiệu quả sản xuất.

Cấu hình mạnh mẽ: GE IC670ALG320 có thể chấp nhận cấu hình từ màn hình cầm tay tương thích, cho phép người dùng thiết lập linh hoạt các tham số như dải tín hiệu đầu ra, tỷ lệ tỷ lệ, v.v., tùy theo nhu cầu ứng dụng cụ thể mà không cần thay đổi phần cứng tốn thời gian, do đó nâng cao khả năng bảo trì và mở rộng hệ thống .

Ứng dụng

Sản xuất hóa chất: Trong quá trình sản xuất hóa chất, cần kiểm soát chính xác lưu lượng, nhiệt độ, áp suất và các thông số khác của các loại vật liệu khác nhau. GE IC670ALG320 có thể chuyển đổi đầu ra tín hiệu số của bộ điều khiển thành tín hiệu tương tự 4-20 mA hoặc 0-10 V, điều khiển các bộ truyền động như van điều chỉnh và đồng hồ đo lưu lượng, đồng thời kiểm soát chính xác các quy trình sản xuất hóa chất.

Hệ thống điện: Trong các nhà máy điện và trạm biến áp, dòng điện kích thích của máy phát điện, vị trí điểm nối của máy biến áp, v.v., được điều khiển bằng GE IC670ALG320 để duy trì hoạt động ổn định của hệ thống điện. Ví dụ, trong một nhà máy nhiệt điện, GE IC670ALG320 có thể gửi tín hiệu analog tương ứng để điều chỉnh dòng kích thích của máy phát dựa trên nhu cầu phụ tải từ lưới điện, từ đó điều khiển điện áp đầu ra và công suất phản kháng của máy phát đồng thời đảm bảo ổn định điện áp trong phạm vi nhà máy nhiệt điện. hệ thống điện.

Điều khiển robot: GE IC670ALG320 được sử dụng trong hệ thống điều khiển của robot công nghiệp để kiểm soát tốc độ, sức mạnh chuyển động của khớp và nhiều thông số khác. Ví dụ, trên dây chuyền lắp ráp ô tô, robot phải nắm bắt và lắp đặt các bộ phận một cách chính xác. GE IC670ALG320 chuyển đổi các lệnh điều khiển thành tín hiệu tương tự, điều khiển tốc độ và mô-men xoắn của động cơ khớp robot và thực hiện hoạt động có độ chính xác cao của robot.

Xe điện: GE IC670ALG320 còn được sử dụng trong hệ thống quản lý ắc quy và hệ thống điều khiển động cơ cho xe điện. Ví dụ, trong quá trình sạc pin, GE IC670ALG320 có thể kiểm soát kích thước dòng sạc để đảm bảo sạc pin an toàn; trong điều khiển truyền động động cơ, nó có thể chuyển đổi tín hiệu điều khiển thành tín hiệu tương tự và điều khiển tốc độ và mô-men xoắn của động cơ cũng như hiện thực hóa công suất đầu ra của xe điện.
