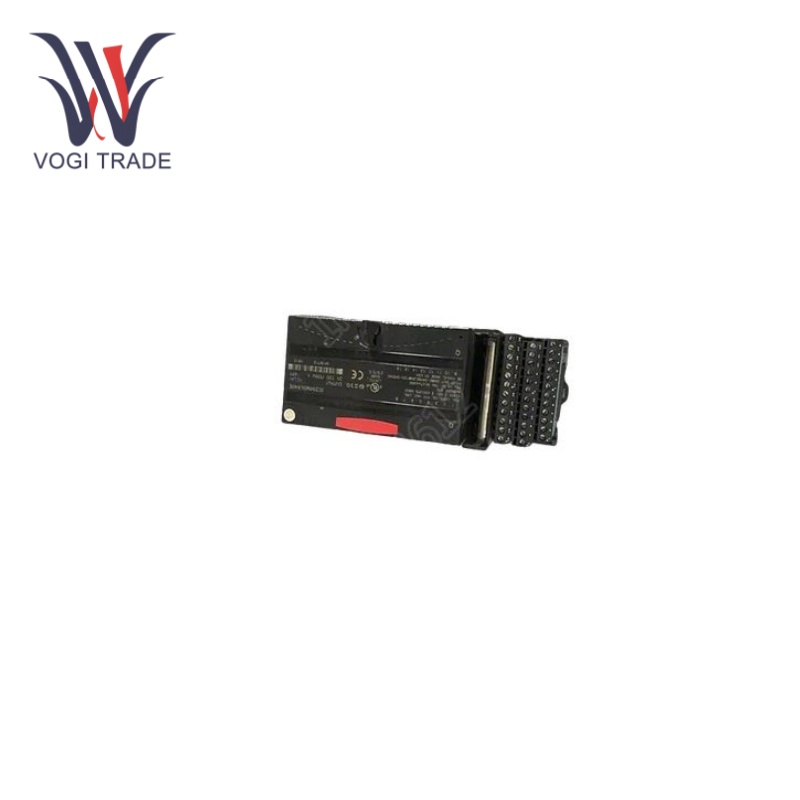

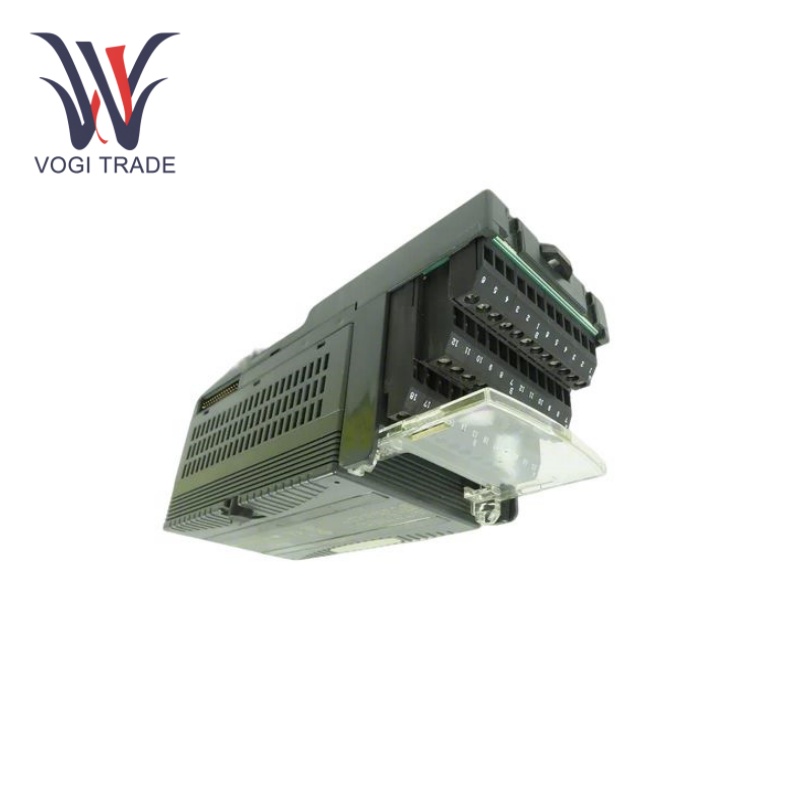

GE IC200MDL940

Thông số kỹ thuật

Số lượng đầu ra:16.

Loại đầu ra:Các tiếp điểm thường mở (N.O.) hoặc Dạng A được cách ly độc lập.

Điện áp đầu ra:0 đến 125VDC.

Dòng điện đầu ra:Dòng điện định mức tối đa là 2,0 amps.

Giảm điện áp đầu ra:0,3V.

Thời gian phản hồi của kênh:10 mili giây.

Tần số chuyển đổi:Tần số chuyển đổi tối đa trên mỗi tiếp điểm đầu ra là 20 chu kỳ mỗi phút khi sử dụng với tải cảm ứng.

Bản vẽ hiện tại của bảng nối đa năng tối đa:490mA.

Phạm vi nhiệt độ hoạt động:0 đến 60°C.

Tuân thủ:Tuân thủ CE và cULus.

Đặc điểm chức năng

Đầu ra biệt lậpĐiểm:GE IC200MDL940 có 16 tiếp điểm cách ly hoặc dạng A. Với tính năng cách ly kênh với kênh tích hợp sẵn, mỗi đầu ra tiếp điểm có thể được nối với các nguồn điện áp khác nhau và sử dụng trong môi trường phức tạp mà không bị nhiễu giữa các kênh.

Rơle và liên hệ đáng tin cậy:Rơle nhúng sử dụng cấu trúc cuộn dây cố định và phần ứng chuyển động, có các điểm tiếp xúc cũng là vật liệu hợp kim bạc, do đó tuổi thọ sử dụng và độ tin cậy của công tắc cao hơn tiêu chuẩn ngành để đảm bảo đầu ra của mô-đun ổn định và đáng tin cậy.

Tiêu thụ điện năng thấp:GE IC200MDL940 với bảng nối đa năng đầu ra 5 volt (cung cấp nguồn điện chính) có thể tiêu thụ dòng điện lên tới 490 milliamp và có mức tiêu thụ điện năng thấp giúp giảm tải điện của toàn hệ thống.

Chẩn đoán lỗi

Đo điện áp và dòng điện đầu ra:Kiểm tra các giá trị đo được với dải điện áp và dòng điện đầu ra bình thường. Tuy nhiên, nếu dữ liệu đo được khác xa phạm vi bình thường, điều đó có thể cho thấy có vấn đề với mạch cấp nguồn, tiếp điểm rơle hoặc tải bên ngoài của mô-đun.

Kiểm tra điện trở cách ly:Sử dụng megohm kế để kiểm tra điện trở cách điện giữa đầu vào và đầu ra GE IC200MDL940, cũng như giữa các kênh. Điện trở cách ly thấp hơn bình thường có thể nghĩa là hiệu suất cách điện của mô-đun có vấn đề, ngoài nhiễu tín hiệu, thậm chí có thể làm hỏng thiết bị.

Trường ứng dụng

Tự động hóa công nghiệp:Trong các dây chuyền sản xuất tự động hóa công nghiệp, chẳng hạn như sản xuất ô tô, chế biến cơ khí và chế biến thực phẩm, GE IC200MDL940 có thể được sử dụng để điều khiển các bộ truyền động khác nhau, chẳng hạn như rơle, van điện từ và đèn báo, thực hiện điều khiển tự động hóa quy trình sản xuất, nâng cao hiệu quả sản xuất và chất lượng.

Sản xuất và phân phối điện:Mô-đun này có thể được sử dụng để điều khiển và bảo vệ các thiết bị điện, bao gồm bộ ngắt mạch, công tắc tơ và rơle trong hệ thống phát và phân phối điện. Nó cũng có thể áp dụng để giám sát và điều khiển lưới điện để đảm bảo lưới điện hoạt động an toàn và ổn định.

Tự động hóa tòa nhà:GE IC200MDL940 có thể được sử dụng để điều khiển các thiết bị điện tương ứng trong hệ thống tự động hóa tòa nhà, chẳng hạn như điều khiển ánh sáng, điều khiển điều hòa không khí và điều khiển thang máy, thực hiện điều khiển thông minh và quản lý tiết kiệm năng lượng của tòa nhà.

Kiểm soát quá trình:Trong ngành điều khiển quá trình, đặc biệt là trong các ngành hóa dầu, hóa chất và dược phẩm, GE IC200MDL940 có thể được sử dụng để điều khiển và giám sát thiết bị xử lý (bao gồm máy bơm, van, lò phản ứng, v.v.), để cung cấp trạng thái vận hành của thiết bị xử lý, để đảm bảo vận hành quá trình sản xuất bình thường, nâng cao độ an toàn và độ tin cậy của sản xuất.
