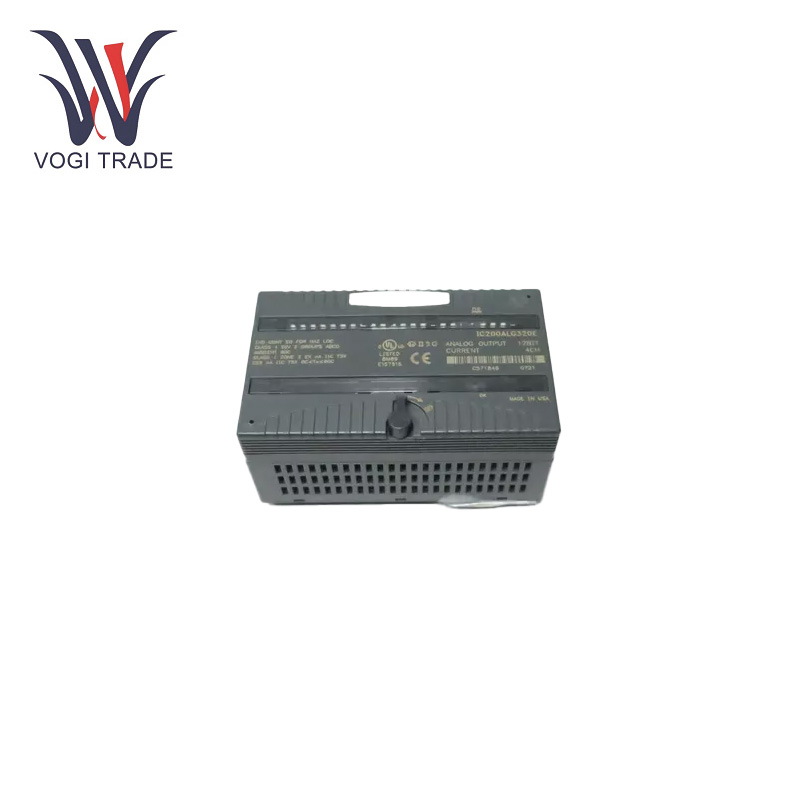

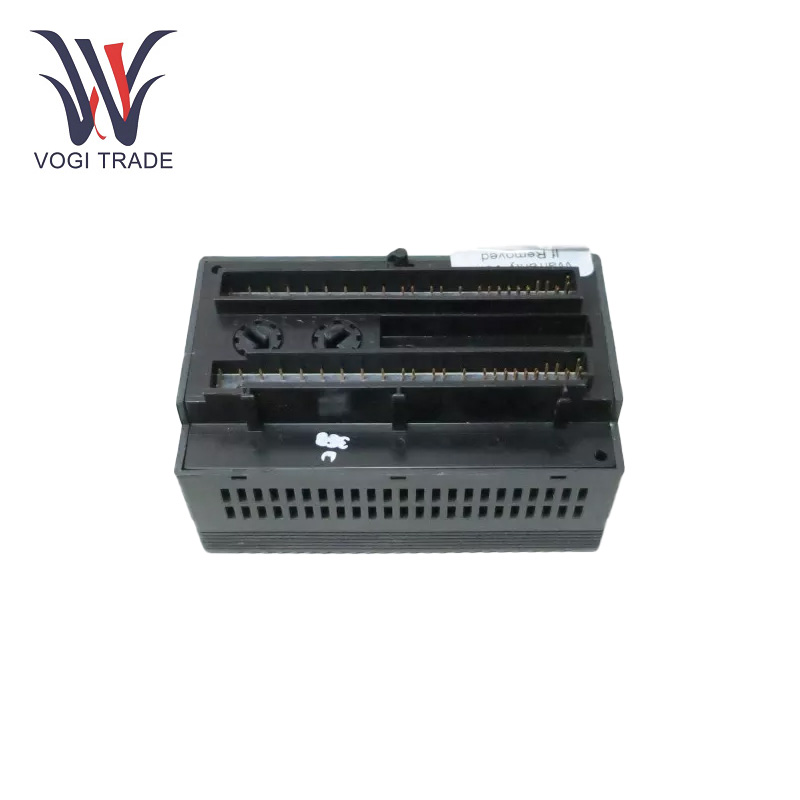

GE IC200ALG320

Thông số kỹ thuật

Kênh: 4 kênh một đầu.

Phạm vi hiện tại: 4mA đến 20mA, với khả năng vượt quá phạm vi nhẹ khoảng 20,38mA trên mỗi kênh.

Nghị quyết: 4µA, 8 số đếm.

Cập nhật tỷ lệ: tối đa 0,3 ms.

Nguồn điện bên ngoài: 18-30VDC.

Tiêu thụ điện năng: tối đa 160mA。

Điện áp cách ly: 250VAC liên tục, 1500VAC trong 1 phút.

Đặc điểm chức năng

Trình diễn cách ly xuất sắc: Với khả năng cách ly giữa đầu vào của người dùng với logic và nối đất giá đỡ 250VAC liên tục và 1500VAC trong 1 phút, GE IC200ALG320 có thể cách ly hiệu quả nhiễu giữa các mạch đầu vào và đầu ra, đồng thời cải thiện độ ổn định và độ tin cậy của toàn bộ hệ thống.

Khả năng vượt quá phạm vi đầu ra: Có một lượng nhỏ dòng điện vượt quá phạm vi cho mỗi kênh, kích thước dòng điện khoảng 20,38mA có thể xuất ra để điều khiển tải đầu ra, nhằm cung cấp một số yêu cầu tải đặc biệt của dung lượng ổ đĩa bổ sung.

Đầu ra đa kênh: Bốn kênh đầu ra analog một đầu của GE IC200ALG320 có thể xuất tín hiệu dòng điện đầu ra 4mA đến 20mA với độ phân giải 4µA, cho phép điều khiển đồng thời nhiều thiết bị analog.

Chẩn đoán lỗi

Chẩn đoán chỉ báo LED: Có thể dễ dàng xác nhận đèn LED OK và đèn LED FLD PWR xem nguồn điện trường và nguồn điện bảng nối đa năng có bình thường hay không. Nếu đèn LED tương ứng không sáng hoặc nhấp nháy bất thường, điều đó có thể cho thấy có vấn đề về nguồn điện hoặc lỗi GE IC200ALG320.

Giám sát đầu ra hiện tại: Thường xuyên quan sát dòng điện đầu ra của từng kênh. Dòng điện đầu ra lớn hơn hoặc nhỏ hơn đáng kể so với bình thường hoặc đầu ra mô-đun kém ổn định hơn nhiều so với trạng thái ban đầu. Điều này có thể là do lỗi đoản mạch ở mạch đầu ra mô-đun hoặc mạch tải kèm theo.

Công cụ chẩn đoán: Có một số công cụ chẩn đoán được tích hợp trong GE IC200ALG320 có thể tạo ra báo cáo có thể gây ra lỗi mất nguồn phía người dùng trong mạch hiện trường. Người dùng chỉ có thể phân tích các báo cáo chẩn đoán để xác định và khắc phục sự cố một cách nhanh chóng.

Trường ứng dụng

Kiểm soát quá trình: Nó được sử dụng rộng rãi trong các ngành công nghiệp điều khiển quá trình, bao gồm hóa chất, hóa dầu và dược phẩm, để tạo ra các tín hiệu điều khiển dòng điện tương tự nhằm điều chỉnh độ mở van, tốc độ bơm và công suất làm nóng của bộ gia nhiệt, nhờ đó đạt được khả năng kiểm soát chính xác các thông số quá trình như nhiệt độ, áp suất, và dòng chảy.

Điều khiển máy:  GE IC200ALG320 có thể được sử dụng trong các lĩnh vực như sản xuất máy công cụ, máy đóng gói, máy dệt, v.v. để kiểm soát tốc độ của động cơ, vị trí của xi lanh và mô-men xoắn của ly hợp nhằm đạt được khả năng kiểm soát chính xác tình trạng làm việc của bộ ly hợp máy và nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

Tự động hóa tòa nhà: Trong hệ thống tự động hóa tòa nhà, nó có thể điều khiển việc mở van điều hòa không khí, tốc độ quạt và lưu lượng nước của máy bơm nước để đạt được sự điều chỉnh nhiệt độ, độ ẩm và chất lượng không khí trong nhà, đồng thời cải thiện sự thoải mái và hiệu quả năng lượng của tòa nhà.

Thu thập dữ liệu và thiết bị đo đạc: GE IC200ALG320 cũng được sử dụng trong các hệ thống và thiết bị thu thập dữ liệu, trong đó nó chuyển đổi tín hiệu số thành tín hiệu dòng điện tương tự để xuất ra đồng hồ đo analog và các máy ghi hoặc thiết bị thu thập dữ liệu khác, cho phép con người hiển thị dạng tín hiệu số cho dữ liệu hiển thị, ghi và phân tích.
