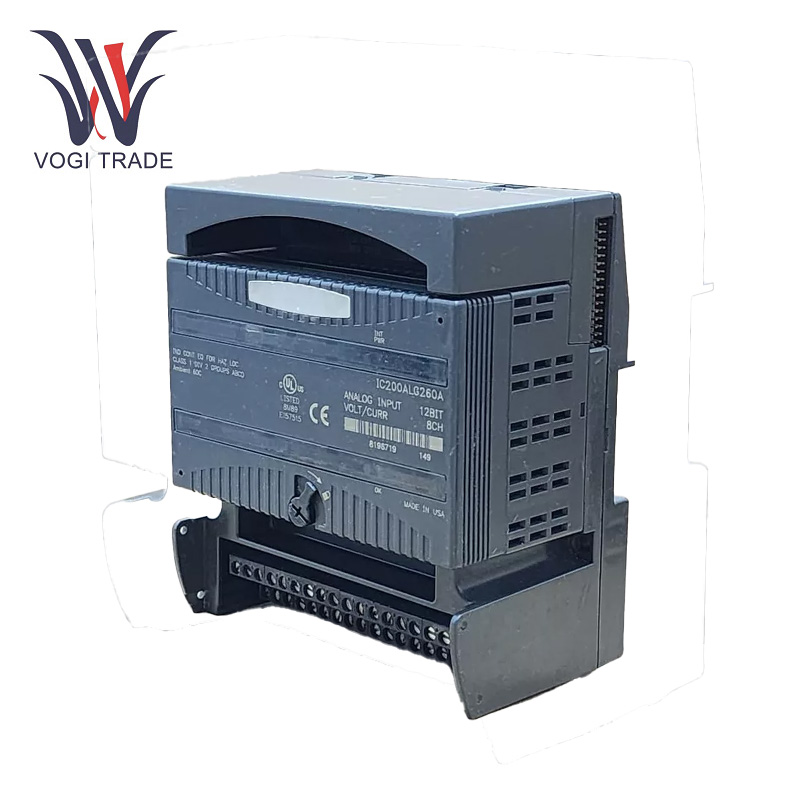

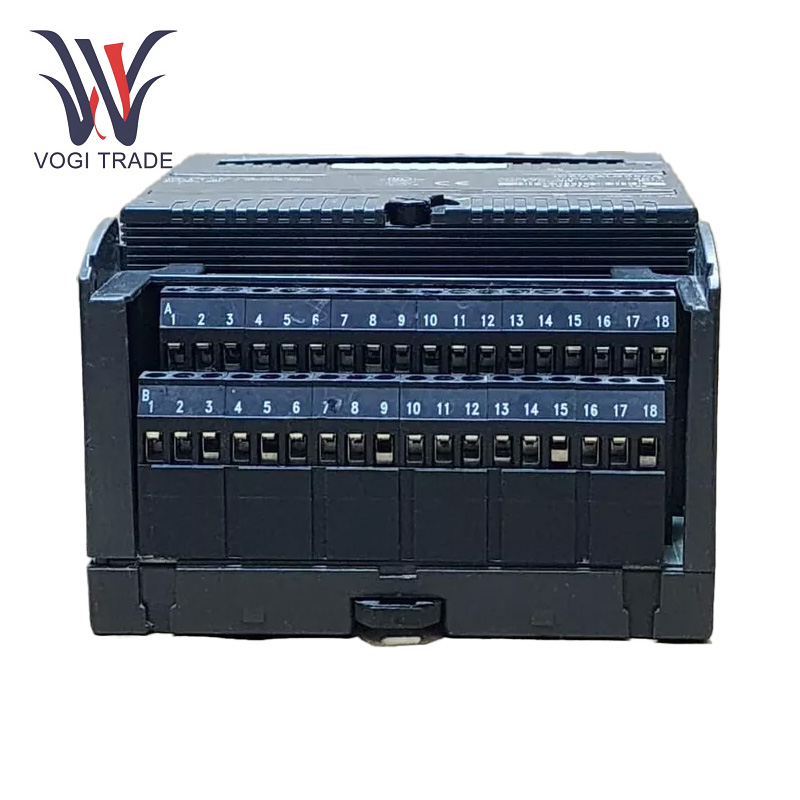

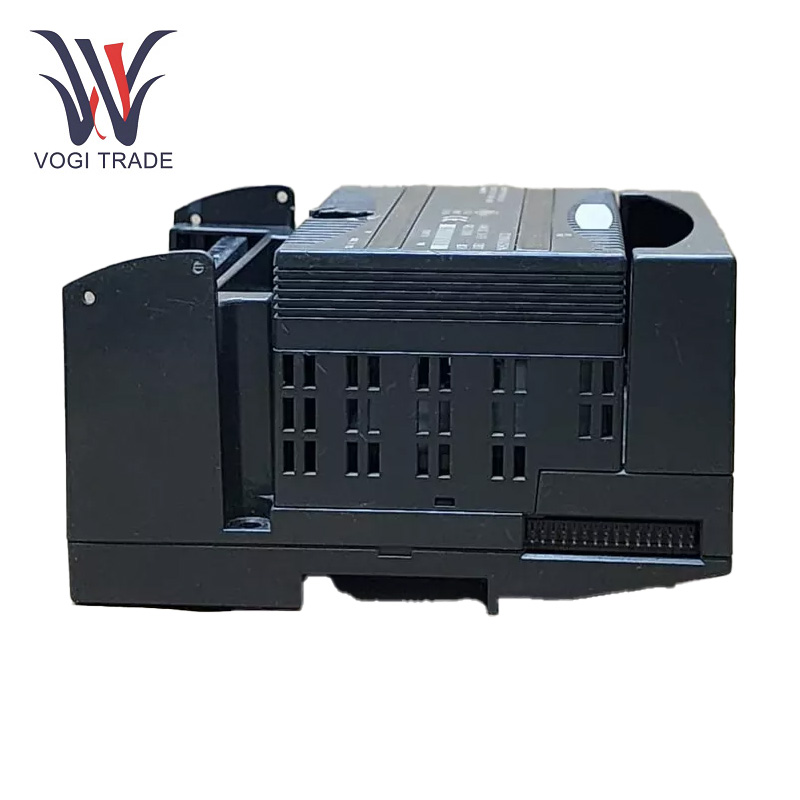

GE IC200ALG260

Thông số kỹ thuật

Kênh: 8 kênh một đầu.

Phạm vi đầu vào điện áp: -10VDC đến +10VDC.

Phạm vi đầu vào hiện tại: 4mA đến 20mA.

Nghị quyết: 12 bit, 2,5mV, 8 số đếm ở chế độ điện áp lưỡng cực。

Trở kháng đầu vào: 126kOhms ở chế độ điện áp, 200Ohms ở chế độ hiện tại.

Sự chính xác: ±0,3% toàn thang đo.

Loại bỏ nhiễu xuyên kênh từ kênh này sang kênh khác: Tối thiểu 30dB.

Cập nhật tỷ lệ: 0,4 mili giây.

Thời gian đáp ứng của bộ lọc đầu vào: 5,0 mili giây.

Đặc điểm chức năng

Có thể thay thế nóng: GE IC200ALG260 có thể được hoán đổi nóng, cho phép thay thế hoặc bổ sung các mô-đun mà không cần tắt toàn bộ hệ thống, cải thiện khả năng bảo trì và tính khả dụng của hệ thống.

Tốc độ cập nhật nhanh: với tốc độ cập nhật 0,4 ms, chuyển đổi tại chỗ để đáp ứng với những thay đổi của tín hiệu đầu vào, nó đảm bảo tính kịp thời của việc thu thập và xử lý dữ liệu.

Nguồn điện bên trong:GE IC200ALG260 hoạt động mà không cần nguồn điện bên ngoài và nguồn điện bên trong của nó được cung cấp bởi bảng nối đa năng. Tuy nhiên, ở chế độ hiện tại, đầu vào bị cô lập có thể yêu cầu nguồn điện riêng.

Chẩn đoán lỗi

Chẩn đoán chỉ báo LEDchị gái:Đèn LED nguồn (INT PWR) bên trong và đèn LED bình thường (OK) được trang bị trên GE IC200ALG260 để chẩn đoán sự cố. Đèn LED INT PWR hiển thị trạng thái nguồn điện bên trong của mạch phía trường tương tự, trong khi đèn LED OK cho biết trạng thái nguồn điện của bảng nối đa năng. Nếu đèn LED tương ứng không sáng hoặc đèn flash bất thường, có thể nguồn điện hoặc mô-đun có vấn đề.

Chức năng tự chẩn đoán: Chức năng tự chẩn đoán tích hợp của GE IC200ALG260 có thể hoạt động liên tục để theo dõi trạng thái làm việc của mô-đun và các bộ phận của nó, đồng thời có thể phát hiện các lỗi khác nhau như dưới phạm vi, quá phạm vi, mạch hở, mất điện và không hoạt động. - suy giảm trí nhớ dễ bay hơi. Mô-đun sẽ báo cáo thông tin lỗi thông qua hệ thống chẩn đoán khi xảy ra lỗi và người vận hành có thể xem mã lỗi hoặc thông báo cảnh báo để xác định và giải quyết vấn đề một cách nhanh chóng.

Thiết bị kiểm tra bên ngoài:  Dựa trên mã lỗi và trạng thái mô-đun do chức năng này trình bày, có thể nhanh chóng thu hẹp phạm vi kiểm tra mô-đun để so sánh với hiệu suất mô-đun dự kiến. Do đó, việc kiểm tra xem chức năng chẩn đoán tích hợp của mô-đun điện tử có khả dụng hay không là phương pháp hiệu quả nhất để xác định bất kỳ vấn đề nào với mô-đun đó.

Trường ứng dụng

Công nghiệp sản xuất: GE IC200ALG260 có thể được áp dụng trong quy trình sản xuất để chấp nhận tín hiệu đầu vào tương tự từ nhiều cảm biến và bộ truyền động khác nhau, chẳng hạn như cảm biến nhiệt độ, áp suất và lưu lượng,  và tín hiệu đầu vào được chuyển đổi thành dữ liệu số, được sử dụng để giám sát việc điều khiển nhiều loại các thông số trong quá trình sản xuất như nhiệt độ, áp suất, thông lượng, tốc độ, từ đó đảm bảo chất lượng và tính ổn định của sản phẩm sản xuất.

Công nghiệp hóa chất và hóa dầu: Nó được sử dụng chỉ để nhận tín hiệu đầu vào tương tự từ lò phản ứng đến bể chứa và nhiều thiết bị khác như giám sát và kiểm soát nhiệt độ, áp suất và các thông số khác trong quá trình và phản ứng hóa học, do đó đảm bảo an toàn và hiệu quả của quá trình.

Công nghiệp năng lượng: GE IC200ALG260 có thể được ứng dụng trong ngành năng lượng để chấp nhận tín hiệu đầu vào tương tự từ máy phát điện, máy biến áp và các thiết bị khác, đồng thời được sử dụng để giám sát và điều khiển điện áp, dòng điện, công suất và các thông số khác của hệ thống điện, nhằm bảo vệ sự ổn định của hệ thống điện. vận hành lưới điện và chất lượng điện năng.
