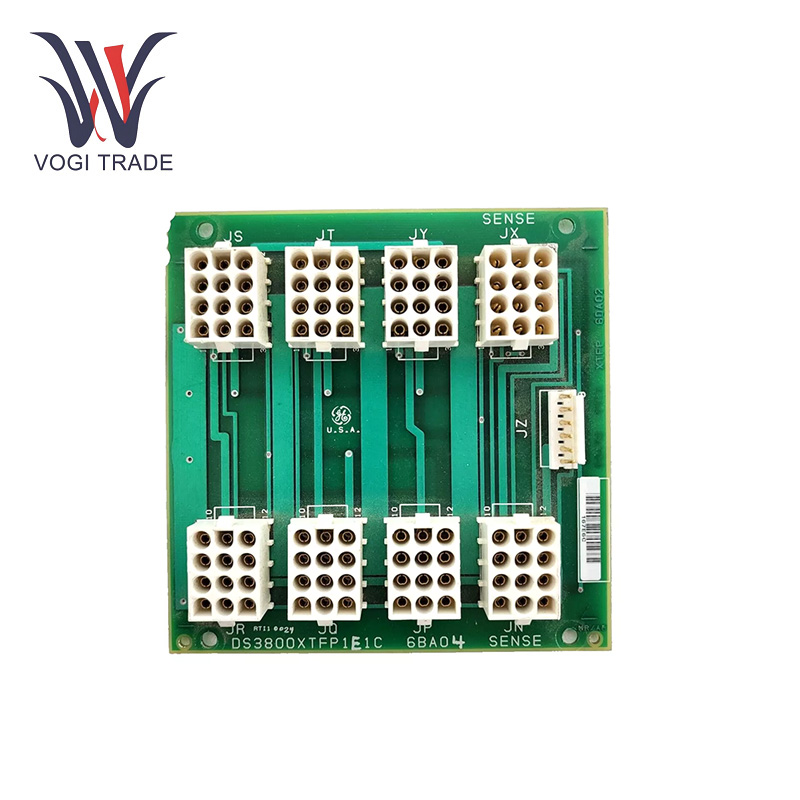

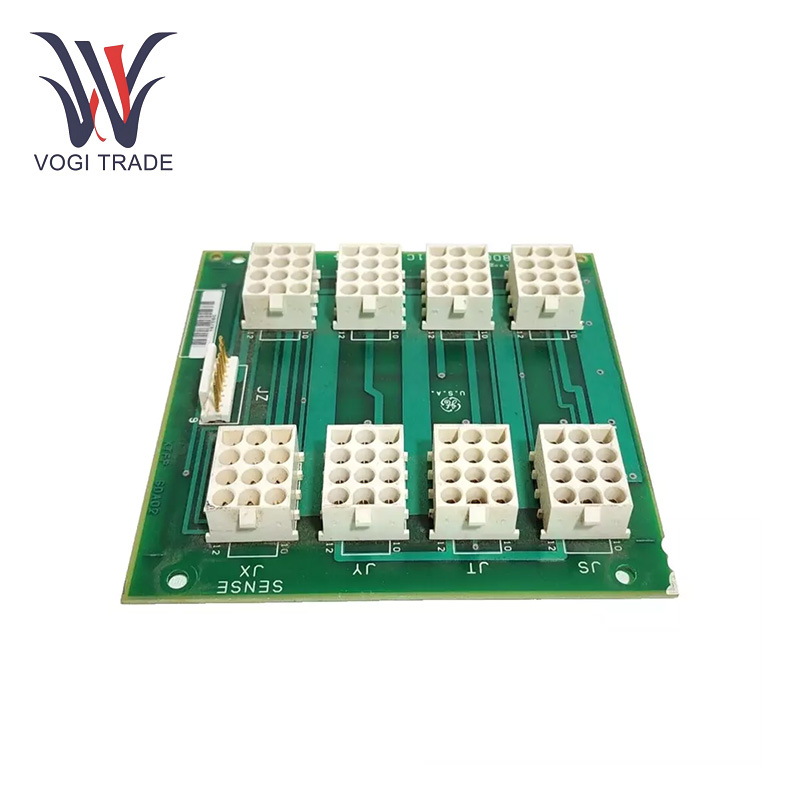

GE DS3800XTFP1E1C

Tham số vận hành

Điện áp đầu vào: Bảng hoạt động với điện áp đầu vào là 120/240V AC.

Điện áp đầu ra: Nó cung cấp điện áp đầu ra của 5V DC và 3,3V DC.

Khuếch đại và cô lập tín hiệu: Được thiết kế để khuếch đại và cô lập các tín hiệu điều khiển cấp thấp, cho phép chúng điều khiển các thyristor công suất cao và các thiết bị điện tử công suất khác.

Phạm vi nhiệt độ: Nó có thể chịu đựng một phạm vi nhiệt độ hoạt động từ - 30 ° C đến 55 ° C.

Tính năng sản phẩm

Kiểm soát thyristor: GE DS3800XTFP1E1C chịu trách nhiệm cung cấp các tín hiệu điều khiển cần thiết để điều khiển một số bộ chỉnh lưu thyristor hoặc silicon.

Bảng chuyển đổi thyristor: Thyristors được sử dụng làm công tắc điện tử trong các ứng dụng công nghiệp và bảng này đảm bảo chức năng phù hợp của chúng. Một cách sử dụng phổ biến của PLC là trong các hệ thống điều khiển động cơ để kiểm soát việc cung cấp năng lượng cho động cơ thông qua việc chuyển đổi các thyristors.

Phân biệt và bảo vệ: The board uses a series of optocouplers between the control signals and the high side thyristors. Sự cô lập này là cần thiết để ngăn ngừa thiệt hại cho mạch điều khiển từ các gai điện áp cao hoặc nhiễu điện do các thyristor tạo ra khi chúng tiến hành. Ngoài ra, được tích hợp là các điện trở cổng để hạn chế lượng dòng chảy vào cổng của thyristors, ngăn chặn các thyristor nhận được quá nhiều dòng điện có thể khiến chúng bị trục trặc hoặc thất bại.

Hàm mạch snubber: GE DS3800XTFP1E1C có các mạch hịt với điốt với các tụ điện. Những mạch snubber đó khá quan trọng khi nói đến sự suy giảm điện áp và các vấn đề nhiễu điện từ. Chúng rất giỏi trong việc bảo vệ các thyristors và các thành phần máy khỏi các rối loạn điện áp thoáng qua, và do đó duy trì sự ổn định của hệ thống điều khiển công nghiệp.

Giúp chống lạil: Các kết nối thyristor cho phép bạn chia tín hiệu đúng thành nhiều tín hiệu giúp kiểm soát nhiều thyristors tốt hơn.

Kiểm soát logic: Điều khiển logic thực hiện các chức năng cơ bản như điều khiển tuần tự và thời gian để cho phép các chiến lược kiểm soát phức tạp.

Cài đặt

Gắn cơ học: Mỗi cạnh của bảng có một cặp lỗ để lắp cơ học. GE DS3800XTFP1E1C có thể được cố định an toàn bên trong tủ kiểm soát công nghiệp thông qua các lỗ này. Trong khi gắn, sử dụng các ốc vít phù hợp và căn chỉnh nó càng gần càng tốt để tránh chuyển động không mong muốn trong quá trình hoạt động, rung, v.v., bởi vì một bảng lỏng lẻo có thể tạo ra các vấn đề với kết nối.

Kết nối điện: Kết nối điện với các thành phần thích hợp trong hệ thống bằng các đầu nối được cung cấp. Bảng có chân chuyên dụng cho tín hiệu đầu vào và đầu ra. Như một minh họa, các tín hiệu đầu vào của hệ thống điều khiển tham gia các chân đầu vào được chỉ định, trong khi các tín hiệu đầu ra của thyristors đi qua các chân đầu ra có liên quan. Make sure all the connections are secure, and the wiring is appropriately insulated to prevent short - circuits or signal interference.

Kiểm tra khả năng tương thích: Tất cả các thông số kỹ thuật và giao diện thành phần phải được kiểm tra để tích hợp trơn tru.

Phạm vi ứng dụng

Kiểm soát tua -bin khí và hơi nước: GE DS3800XTFP1E1C được sử dụng trong các hệ thống điều khiển tuabin khí và hơi nước để kiểm soát các thyristor chi phối quá trình phát điện. Ví dụ, trong một nhà máy điện tuabin khí, nó điều chỉnh công suất bằng cách hướng dòng điện của dòng điện đến các thành phần khác nhau, đảm bảo phát điện hiệu quả và ổn định.

Kiểm soát động cơ công nghiệp: Bảng này được sử dụng trong các ứng dụng điều khiển động cơ công nghiệp, chẳng hạn như trong các nhà máy sản xuất quy mô lớn để kiểm soát tốc độ và mô -men xoắn của động cơ. Nó có thể đạt được điều này bằng cách điều khiển các thyristor, điều chỉnh điện áp và dòng điện được cung cấp cho động cơ, cho phép điều khiển chính xác hoạt động của động cơ, có thể là động cơ băng tải hoặc động cơ bơm công nghiệp khổng lồ.

Tự động hóa công nghiệp: Trong các hệ thống tự động hóa công nghiệp chung, GE DS3800XTFP1E1C có thể kiểm soát và điều chỉnh sức mạnh trong các quy trình khác nhau. Ví dụ, trong một nhà máy chế biến hóa học, nó có thể kiểm soát nguồn điện cho các thiết bị chế biến khác nhau, đảm bảo hoạt động không bị gián đoạn của các phản ứng hóa học và hoạt động xử lý vật liệu.

Khắc phục sự cố

Chỉ số LED: Hầu hết các mô -đun Ge DS3800XTFP1E1C được tích hợp với các chỉ báo LED. Các đèn LED có thể được sử dụng cho phản hồi trực quan về tín hiệu điều khiển hoặc trạng thái bảng. Không có đèn LED nào sáng nếu đèn LED không được thắp sáng khi nó phải, điều này có nghĩa là nguồn điện có thể xấu, rằng thành phần đó là xấu trên bảng hoặc kết nối không chính xác. Một, ví dụ, một đèn LED không sáng được dự định hiển thị năng lượng, có thể chỉ ra một lỗi trong hệ thống dây điện đầu vào hoặc lỗi cầu chì trên bảng.

Mất tín hiệu hoặc hoạt động thất thường: Nếu có mất tín hiệu giữa bảng và thyristors hoặc thyristors không hoạt động nhất quán thì trước tiên trước tiên hãy kiểm tra các kết nối điện. Mất tín hiệu có thể là kết nối lỏng lẻo.
